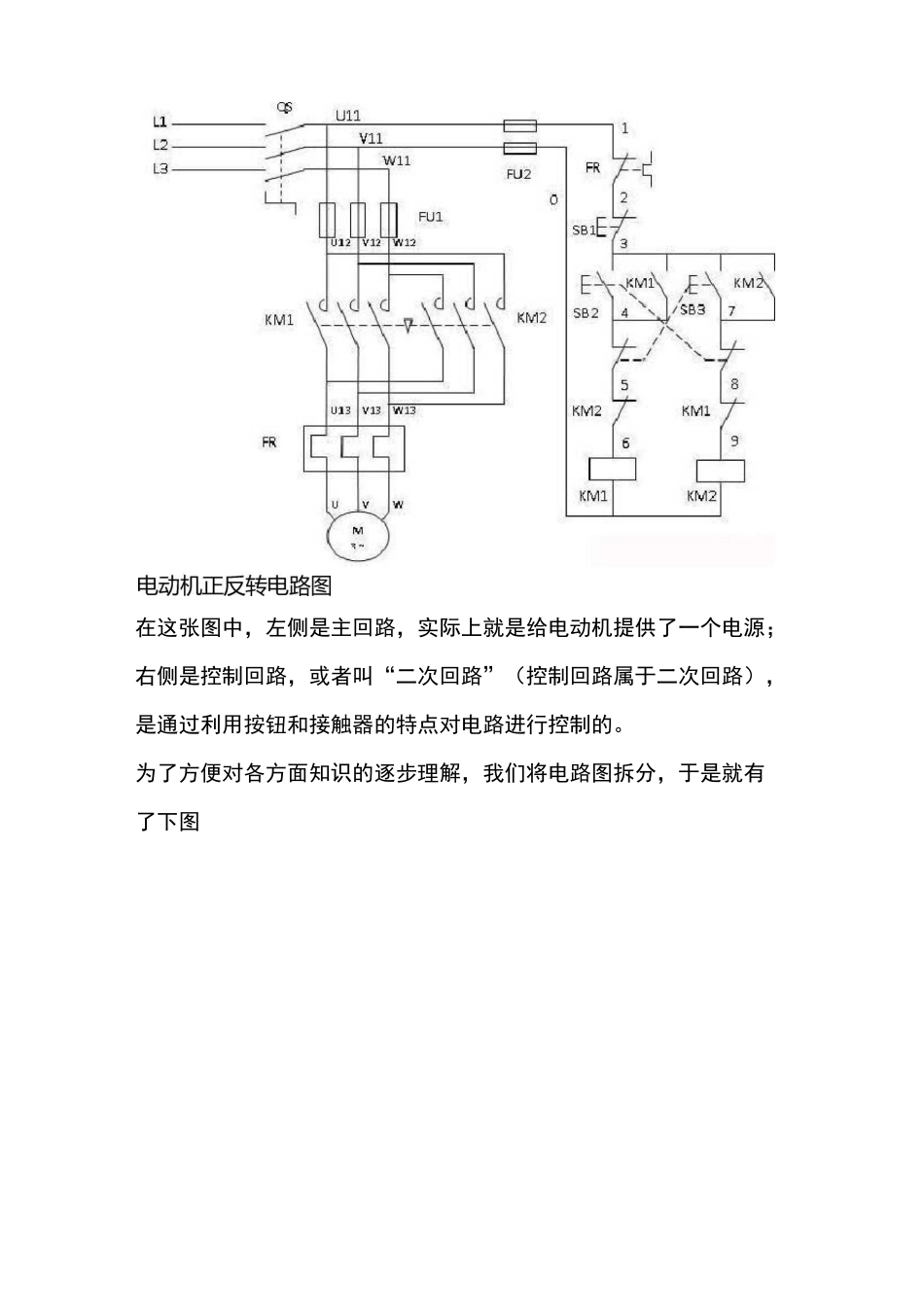

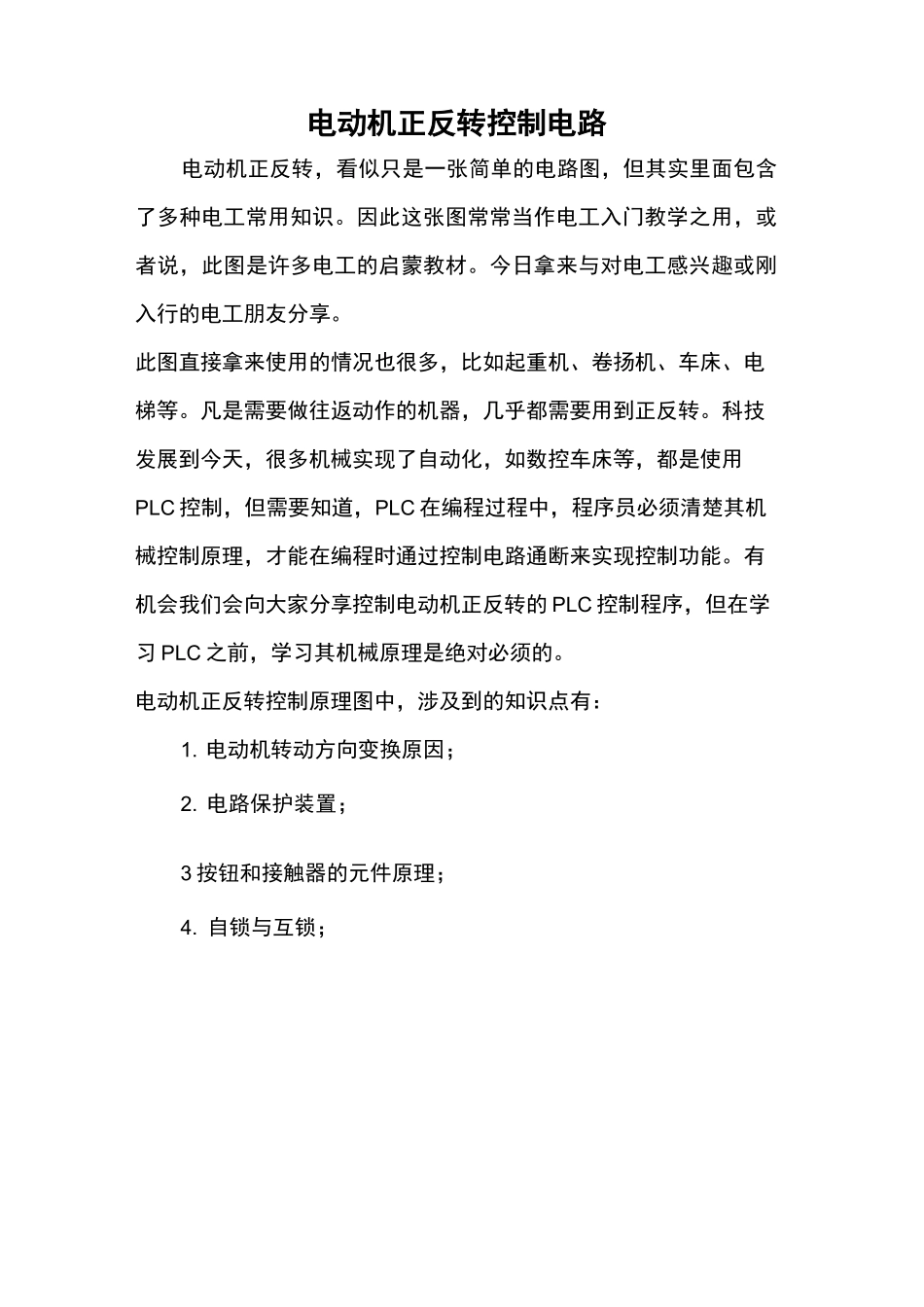

电动机正反转控制电路电动机正反转，看似只是一张简单的电路图，但其实里面包含了多种电工常用知识。因此这张图常常当作电工入门教学之用，或者说，此图是许多电工的启蒙教材。今日拿来与对电工感兴趣或刚入行的电工朋友分享。此图直接拿来使用的情况也很多，比如起重机、卷扬机、车床、电梯等。凡是需要做往返动作的机器，几乎都需要用到正反转。科技发展到今天，很多机械实现了自动化，如数控车床等，都是使用PLC 控制，但需要知道，PLC 在编程过程中，程序员必须清楚其机械控制原理，才能在编程时通过控制电路通断来实现控制功能。有机会我们会向大家分享控制电动机正反转的 PLC 控制程序，但在学习 PLC 之前，学习其机械原理是绝对必须的。电动机正反转控制原理图中，涉及到的知识点有：1. 电动机转动方向变换原因；2. 电路保护装置；3 按钮和接触器的元件原理；4. 自锁与互锁；5. 机械互锁的用处。在这张图中，左侧是主回路，实际上就是给电动机提供了一个电源；右侧是控制回路，或者叫“二次回路”（控制回路属于二次回路），是通过利用按钮和接触器的特点对电路进行控制的。为了方便对各方面知识的逐步理解，我们将电路图拆分，于是就有了下图▼电动机转动方向变换原因最左侧的电路图，与上面那张完整电路的主回路是相同的，右侧的a,b,c 三张图我们会在之后讲解。此处我们先来看主回路，从 KM1 和KM2 可以看出，之所以电动机能够变换转动方向，是由于此处改变了电动机三相电的顺序。即当 KM1 闭合时，电动机从左至右的三相为 L1 丄 2 丄 3;当 KM2 闭合时，电动机从左至右的三相为 L3 丄 2 丄1。下文中，均规定 L1,L2,L3 的顺序为正向。电路保护装置严格意义上来讲，包括自锁和互锁，都有对电路的保护作用，此处只说保护元件。从图 1 中可以更直观的看出，电路中有一个 2P 的熔断器 FU2 和一个3P 的熔断器 FU1 以及一个热继电器 FR，二者都为电路提供过载保护。按钮和接触器的原理按钮和接触器是电气控制中用到最多的元件,在该图中更是主要角色。按钮分为启动按钮和停止按钮，启动按钮在平时是断开状态，按下时闭合，松开后恢复，停止按钮正好相反。如果仔细观察图 1 的控制回路可以发现，图中 SB1 是停止按钮，但是 SB2 和 SB3 看起来有点奇怪，看似启动按钮，但下面却画了两条虚线通向旁边回路的常闭触点。其实这里的 SB2 和 SB3 是两个特殊的按钮一一机械互锁按钮。其特点是有常开、...
