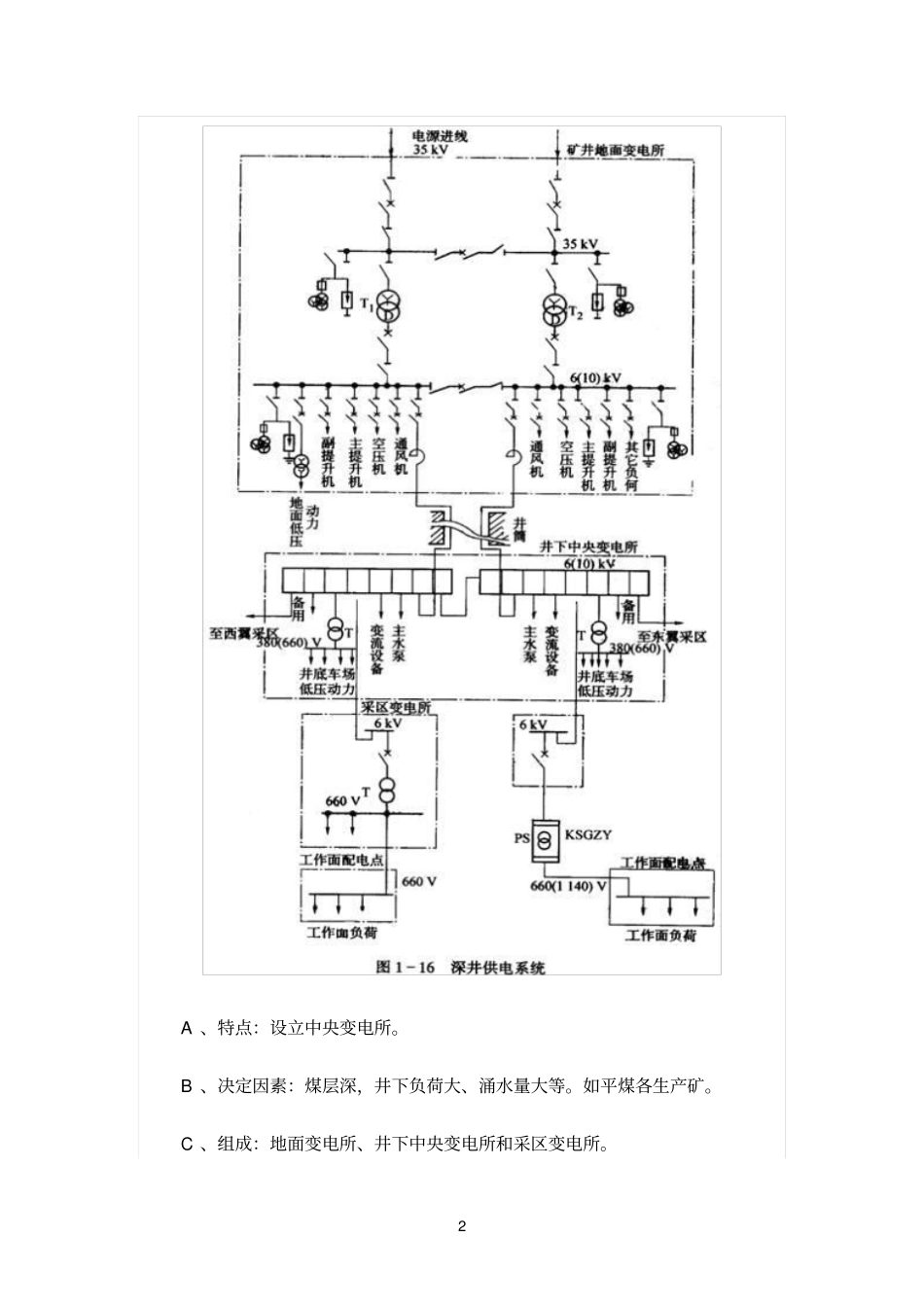

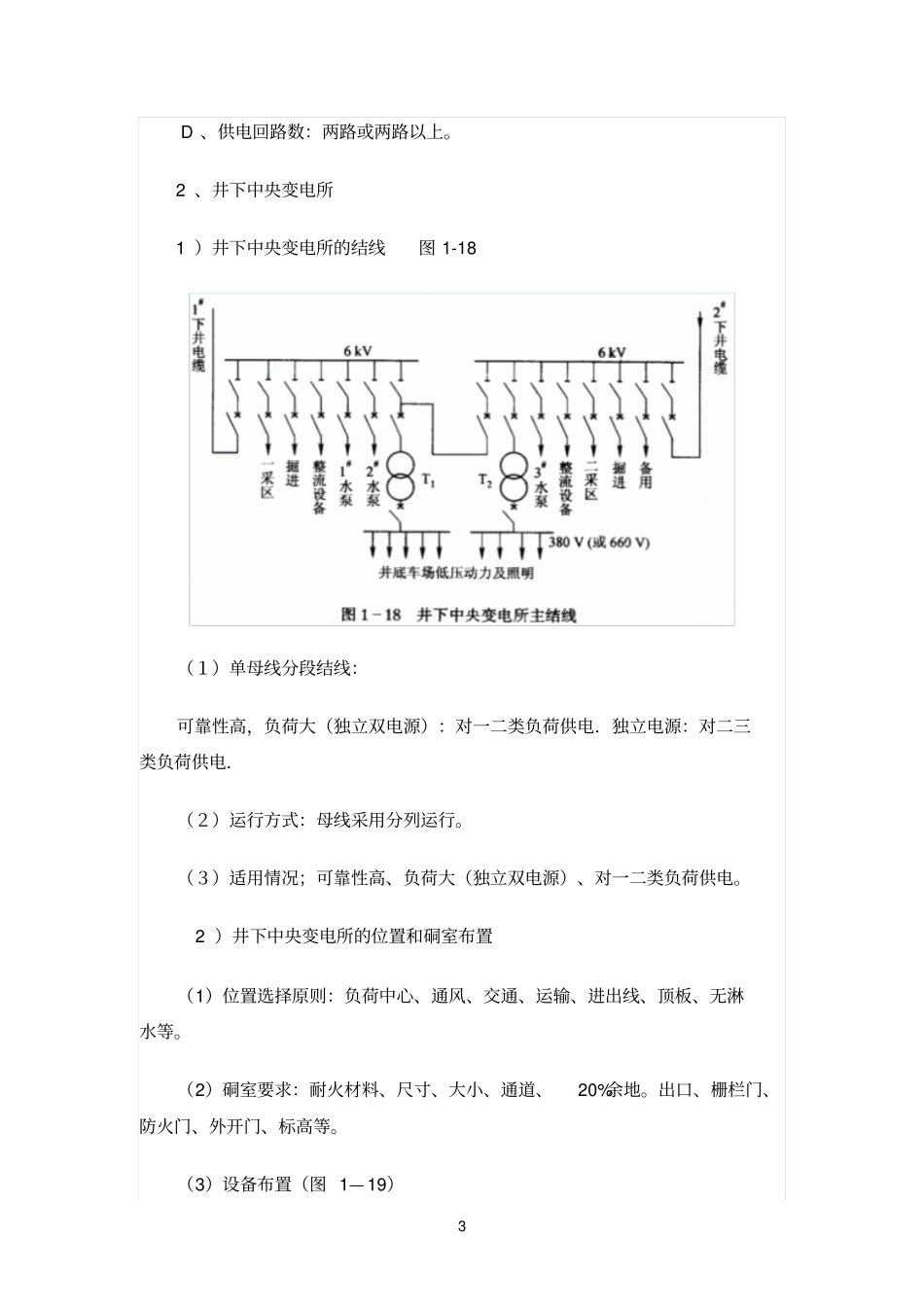

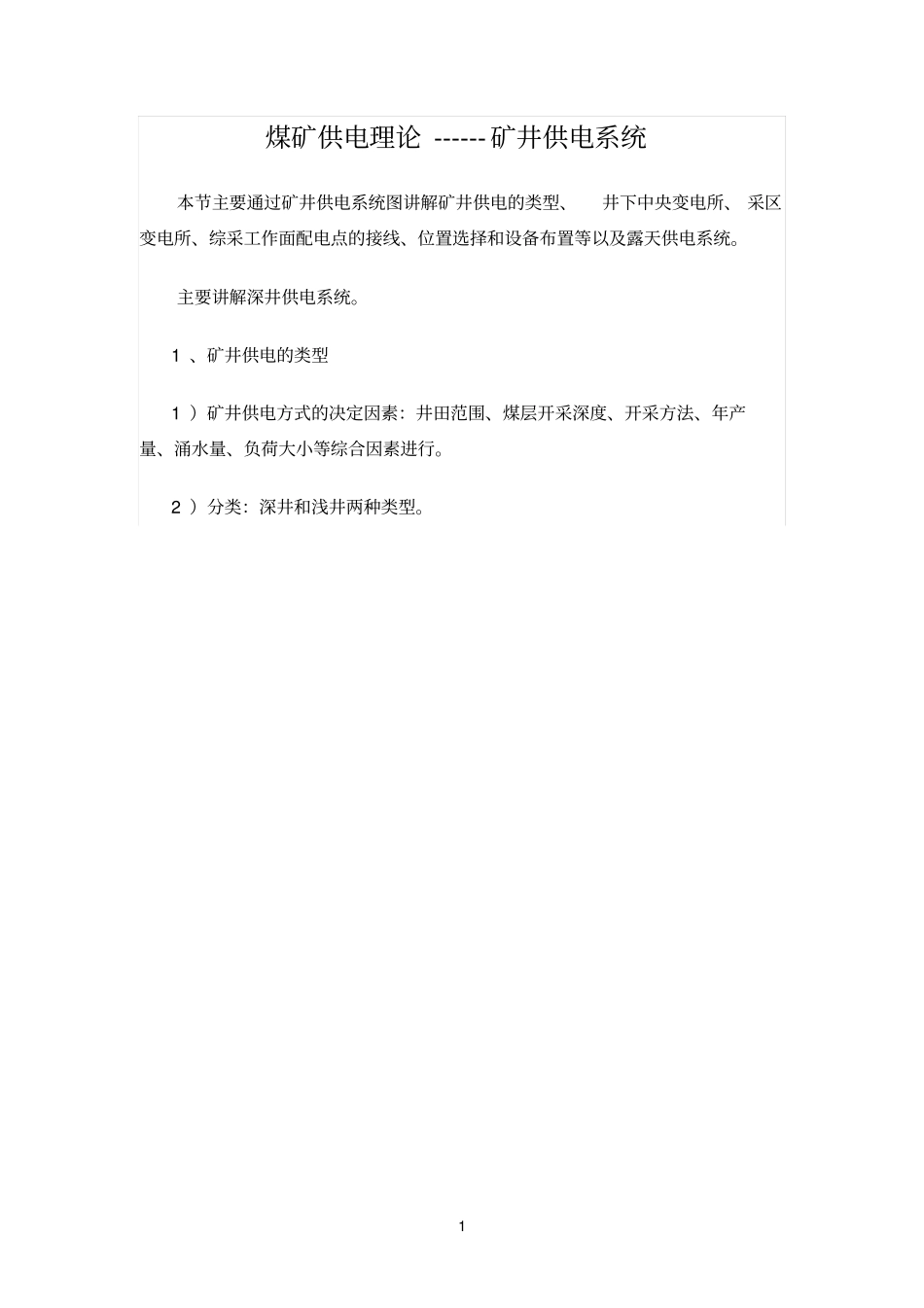

1 煤矿供电理论 ------ 矿井供电系统本节主要通过矿井供电系统图讲解矿井供电的类型、井下中央变电所、 采区变电所、综采工作面配电点的接线、位置选择和设备布置等以及露天供电系统。主要讲解深井供电系统。1 、矿井供电的类型1 )矿井供电方式的决定因素:井田范围、煤层开采深度、开采方法、年产量、涌水量、负荷大小等综合因素进行。2 )分类:深井和浅井两种类型。2 A 、特点:设立中央变电所。B 、决定因素:煤层深,井下负荷大、涌水量大等。如平煤各生产矿。C 、组成:地面变电所、井下中央变电所和采区变电所。3 D 、供电回路数:两路或两路以上。2 、井下中央变电所1 )井下中央变电所的结线图 1-18 (1)单母线分段结线:可靠性高,负荷大(独立双电源):对一二类负荷供电.独立电源:对二三类负荷供电.(2)运行方式:母线采用分列运行。(3)适用情况;可靠性高、负荷大(独立双电源)、对一二类负荷供电。2 )井下中央变电所的位置和硐室布置(1)位置选择原则:负荷中心、通风、交通、运输、进出线、顶板、无淋水等。(2)硐室要求:耐火材料、尺寸、大小、通道、20%余地。出口、栅栏门、防火门、外开门、标高等。(3)设备布置(图 1— 19)4 A、布置原则:安全、方便、留有余地。B、布置方式:①高压、低压设备分开②留有检修间距③留有备用设备余地是总回路数量的20%。3 、采区变电所任务:接受中央变电所高压电能、变压、配出低压电能。1 )采区变电所的结线考虑因素:电源回路数、负荷大小、变压器台数等。5 (1)单电源进线。接线图( 1— 20),适用于:负荷小的工作面,炮采工作面。(2)双电源进线。接线、分列运行。适用对象;综采工作面或下山采区、有排水泵的采区变电所。2 )采区变电所的位置和硐室布置图 1— 20 与井下中央变电所的位置和硐室布置类同。4 、综采工作面供电与工作面配电点1 )综采工作面供电。图(1— 21)①高压深入负荷中心。②组成:采区配电所—移动变电站—工作面。③设备布置;图 1— 21。2 )工作面配电点6 ①引入:停送电方便,设备多或距离采区变电所较远。②组成:采区变电所 --- 工作面配电点方式。小结:煤矿供电系统:类型:深井、浅井供电;特点:选用;结线:单母线分段;变电所:井下中央变电所、采区变电所及综采工作面、配电点的位置与设备布置。
