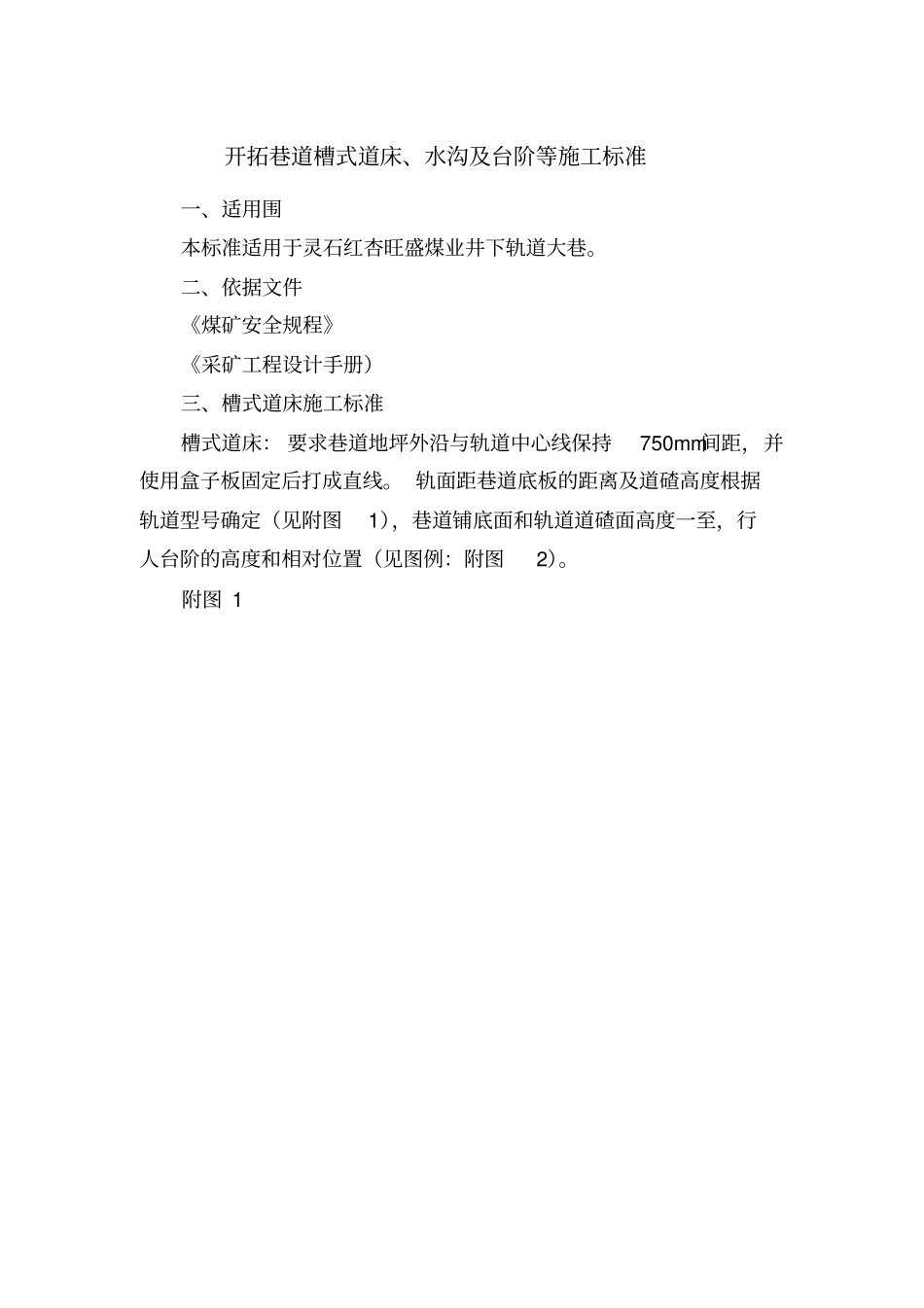

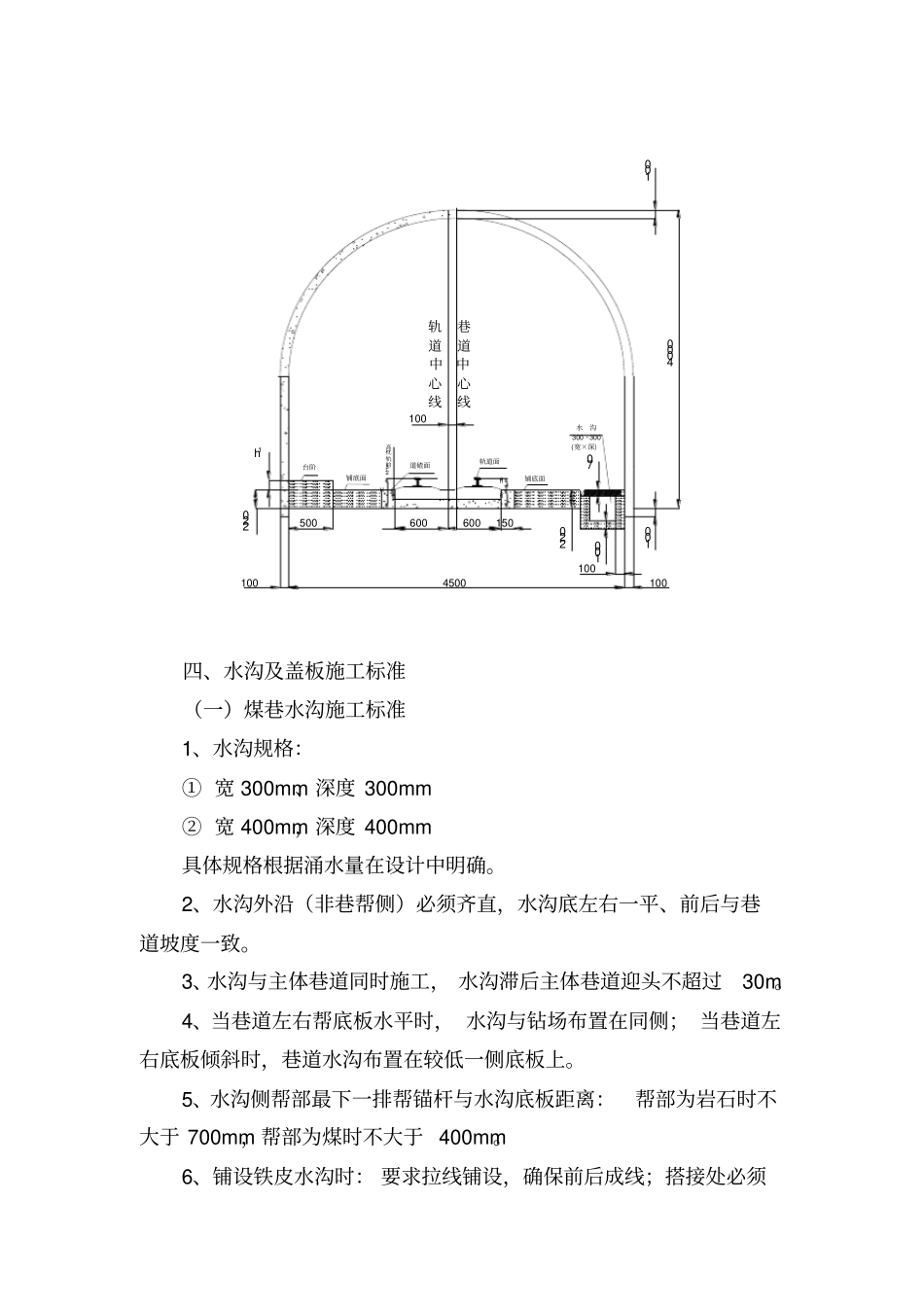

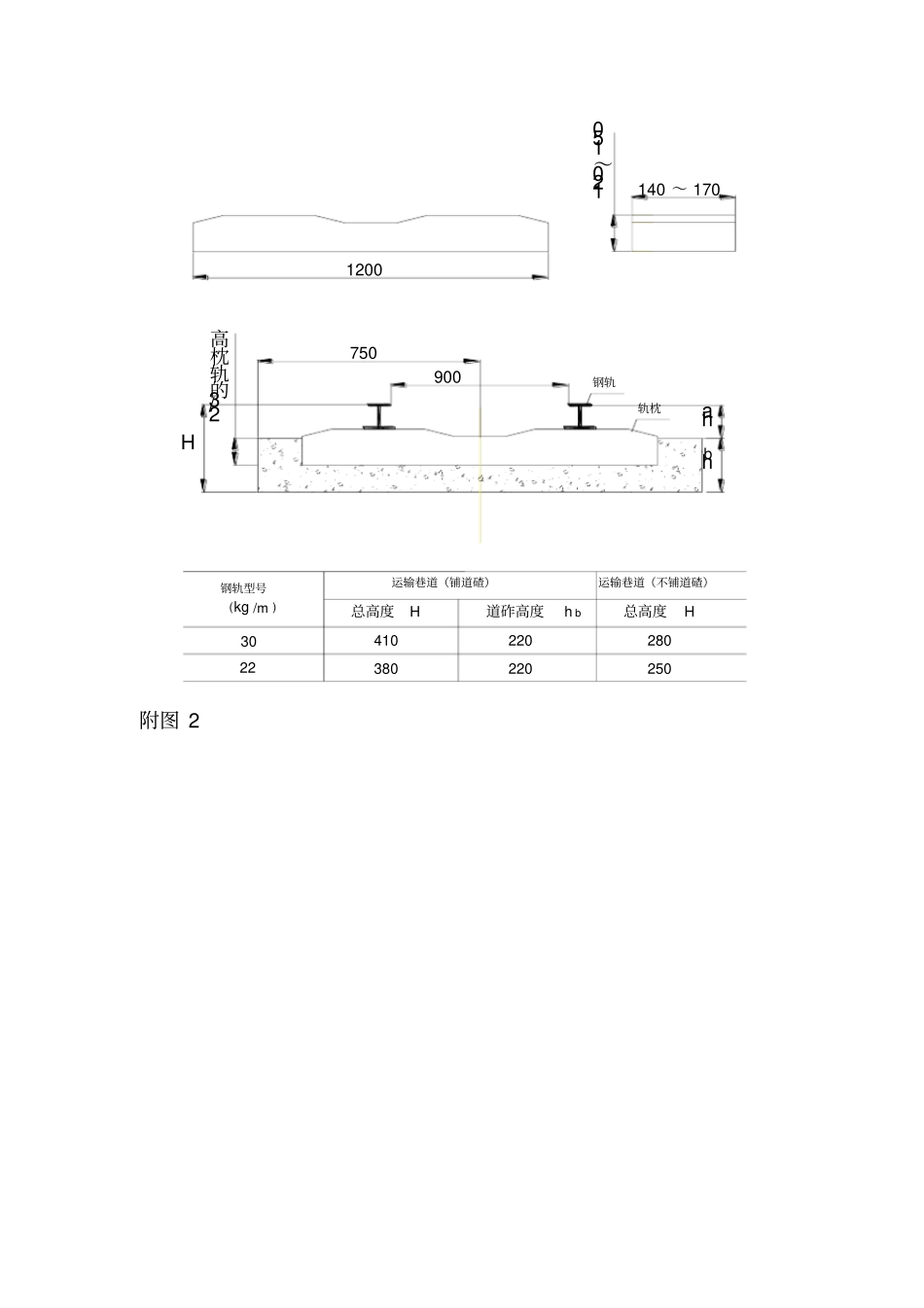

开拓巷道槽式道床、水沟及台阶等施工标准一、适用围本标准适用于灵石红杏旺盛煤业井下轨道大巷。二、依据文件《煤矿安全规程》《采矿工程设计手册)三、槽式道床施工标准槽式道床: 要求巷道地坪外沿与轨道中心线保持750mm间距,并使用盒子板固定后打成直线。 轨面距巷道底板的距离及道碴高度根据轨道型号确定(见附图1),巷道铺底面和轨道道碴面高度一至,行人台阶的高度和相对位置(见图例:附图2)。附图 1轨枕钢轨900haH2/3的轨枕高hb750钢轨型号(kg /m )运输巷道(铺道碴)运输巷道(不铺道碴)3022410总高度H道砟高度h总高度H3802202202802501200140 ~ 170120~150b附图 2巷道中心线10010040004500100100220 水 沟300 ×300(宽×深)10070100台阶道碴面轨道面轨道中心线100500铺底面铺底面600600220h1H150ha2/3的轨枕高hb四、水沟及盖板施工标准(一)煤巷水沟施工标准1、水沟规格:① 宽 300mm、深度 300mm ② 宽 400mm,深度 400mm 具体规格根据涌水量在设计中明确。2、水沟外沿(非巷帮侧)必须齐直,水沟底左右一平、前后与巷道坡度一致。3、水沟与主体巷道同时施工, 水沟滞后主体巷道迎头不超过30m。4、当巷道左右帮底板水平时, 水沟与钻场布置在同侧; 当巷道左右底板倾斜时,巷道水沟布置在较低一侧底板上。5、水沟侧帮部最下一排帮锚杆与水沟底板距离:帮部为岩石时不大于 700mm,帮部为煤时不大于 400mm。6、铺设铁皮水沟时: 要求拉线铺设,确保前后成线;搭接处必须使用 14#铁丝绑扎牢固, 多余铁丝握向底板, 下山方向的铁皮水沟铺设在搭接的下层;铁皮水沟沿必须及时使用砼硬化,硬化宽度为200mm,厚度为 70mm,且在横向水沟处留设流水槽,以保证积水能够顺利流向水沟;巷道底鼓变形导致铁皮水沟无常流水时,必须拉底,重新铺设水沟。7、采用砼硬化时: 水沟两帮及底板必须拉线开刷整齐,然后采用砼硬化,硬化厚度为 100mm±20mm,硬化宽度为 150mm±20mm,且在横向水沟处留设流水槽,以保证积水能够顺利流入水沟。(二)岩巷水沟施工标准1、水沟规格:① 宽 300mm、深度 300mm ② 宽 400mm,深度 400mm ③ 宽 500mm,深 500mm ④ 宽 700mm,深 650mm 具体规格根据涌水量在设计中明确。2、水沟施工允许偏差① 位置:± 50mm ② 上沿标高:± 20mm ③ 深度:± 30mm ④ 宽度:± 30mm ⑤ 壁厚:不小于设计10mm 3、模板① 材质、结构、规格、强度必须符合设计...
