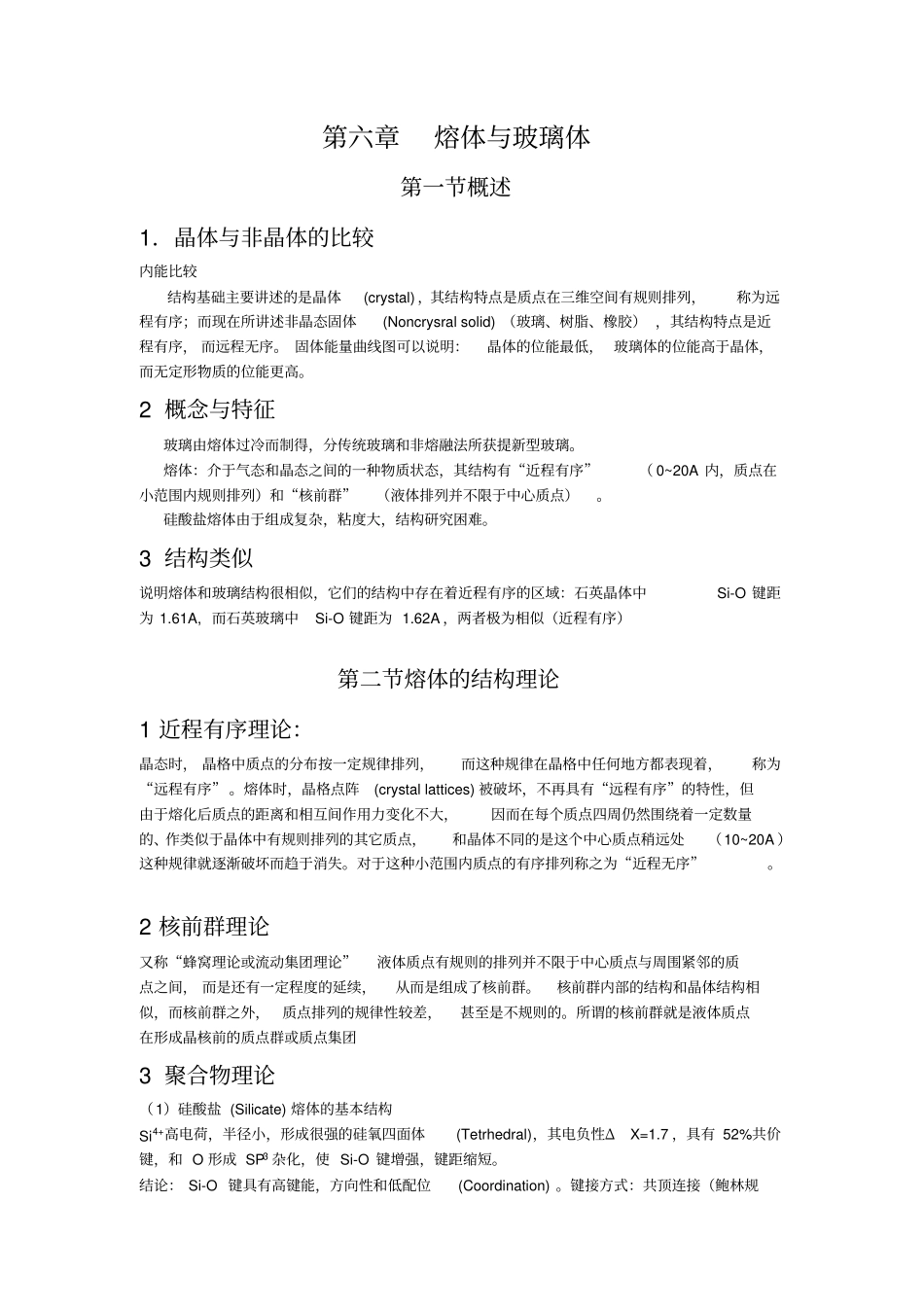

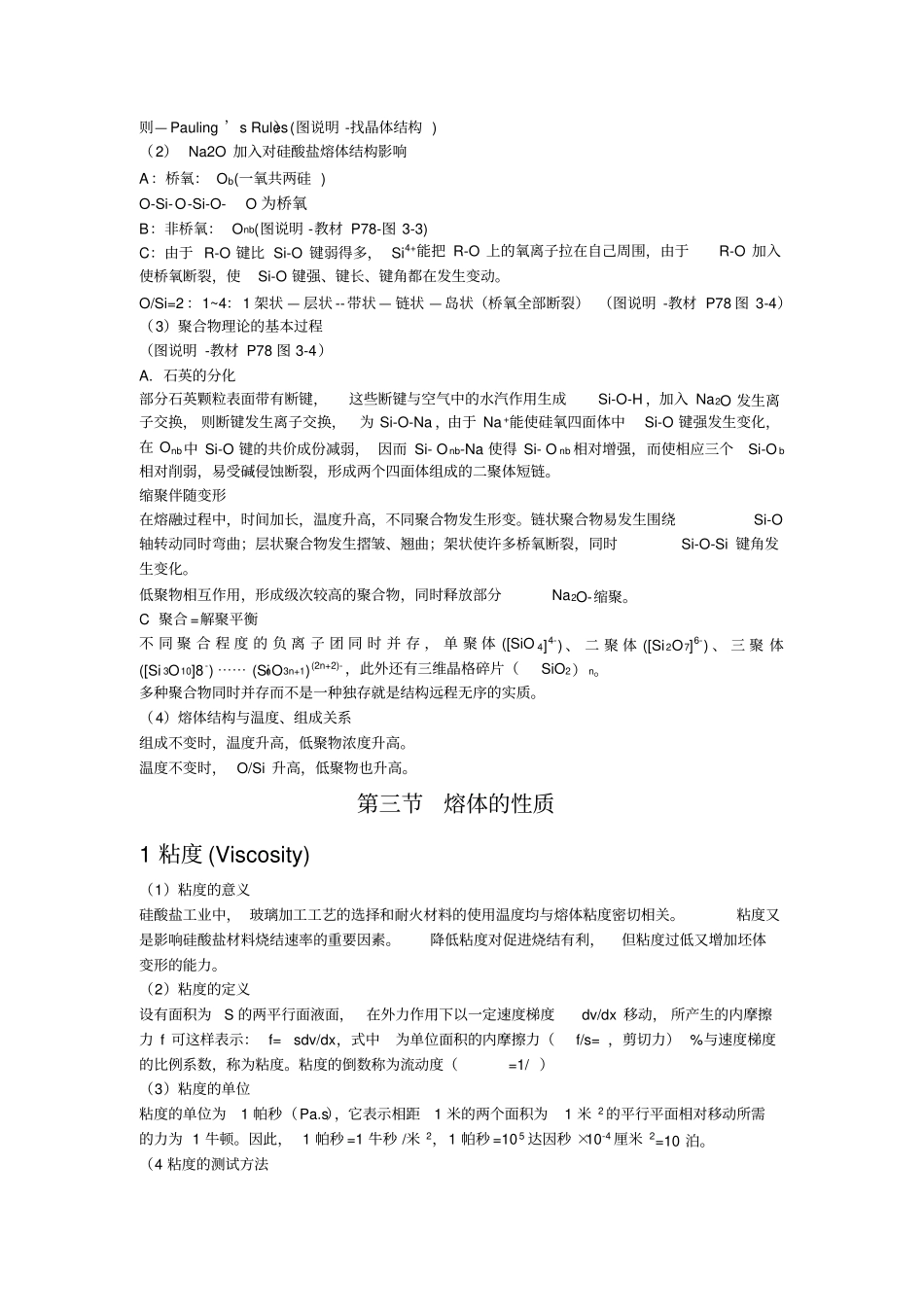

第六章熔体与玻璃体第一节概述1．晶体与非晶体的比较内能比较结构基础主要讲述的是晶体(crystal) ，其结构特点是质点在三维空间有规则排列，称为远程有序；而现在所讲述非晶态固体(Noncrysral solid) （玻璃、树脂、橡胶） ，其结构特点是近程有序， 而远程无序。 固体能量曲线图可以说明：晶体的位能最低， 玻璃体的位能高于晶体，而无定形物质的位能更高。2 概念与特征玻璃由熔体过冷而制得，分传统玻璃和非熔融法所获提新型玻璃。熔体：介于气态和晶态之间的一种物质状态，其结构有“近程有序”（ 0~20A 内，质点在小范围内规则排列）和“核前群”（液体排列并不限于中心质点）。硅酸盐熔体由于组成复杂，粘度大，结构研究困难。3 结构类似说明熔体和玻璃结构很相似，它们的结构中存在着近程有序的区域：石英晶体中Si-O 键距为 1.61A, 而石英玻璃中Si-O 键距为 1.62A ，两者极为相似（近程有序）第二节熔体的结构理论1 近程有序理论：晶态时， 晶格中质点的分布按一定规律排列，而这种规律在晶格中任何地方都表现着，称为“远程有序” 。熔体时，晶格点阵(crystal lattices) 被破坏，不再具有“远程有序”的特性，但由于熔化后质点的距离和相互间作用力变化不大，因而在每个质点四周仍然围绕着一定数量的、作类似于晶体中有规则排列的其它质点，和晶体不同的是这个中心质点稍远处（10~20A ）这种规律就逐渐破坏而趋于消失。对于这种小范围内质点的有序排列称之为“近程无序”。2 核前群理论又称“蜂窝理论或流动集团理论”液体质点有规则的排列并不限于中心质点与周围紧邻的质点之间， 而是还有一定程度的延续，从而是组成了核前群。核前群内部的结构和晶体结构相似，而核前群之外，质点排列的规律性较差，甚至是不规则的。所谓的核前群就是液体质点在形成晶核前的质点群或质点集团3 聚合物理论（1）硅酸盐 (Silicate) 熔体的基本结构Si4+高电荷，半径小，形成很强的硅氧四面体(Tetrhedral)，其电负性ΔX=1.7 ，具有 52%共价键，和 O 形成 SP3 杂化，使 Si-O 键增强，键距缩短。结论： Si-O 键具有高键能，方向性和低配位(Coordination) 。键接方式：共顶连接（鲍林规则— Pauling ’s Rules）(图说明 -找晶体结构 )（2） Na2O 加入对硅酸盐熔体结构影响A：桥氧： Ob(一氧共两硅 ) O-Si-O-Si-O- O 为桥氧B：非桥氧： Onb(图说明 -教材 P78-图 3-3)C：由于 R-O 键比 Si-O 键弱得多，...
