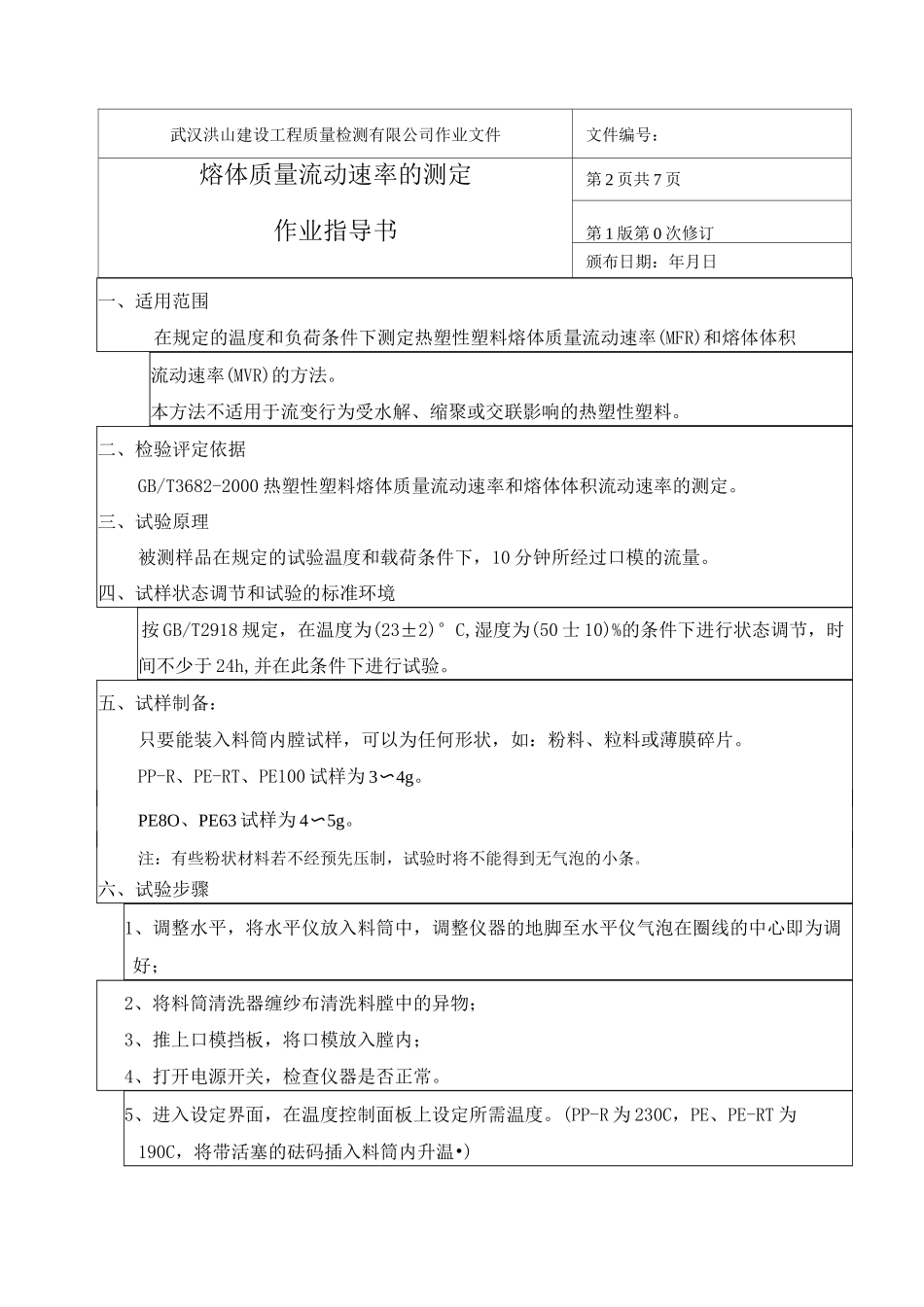

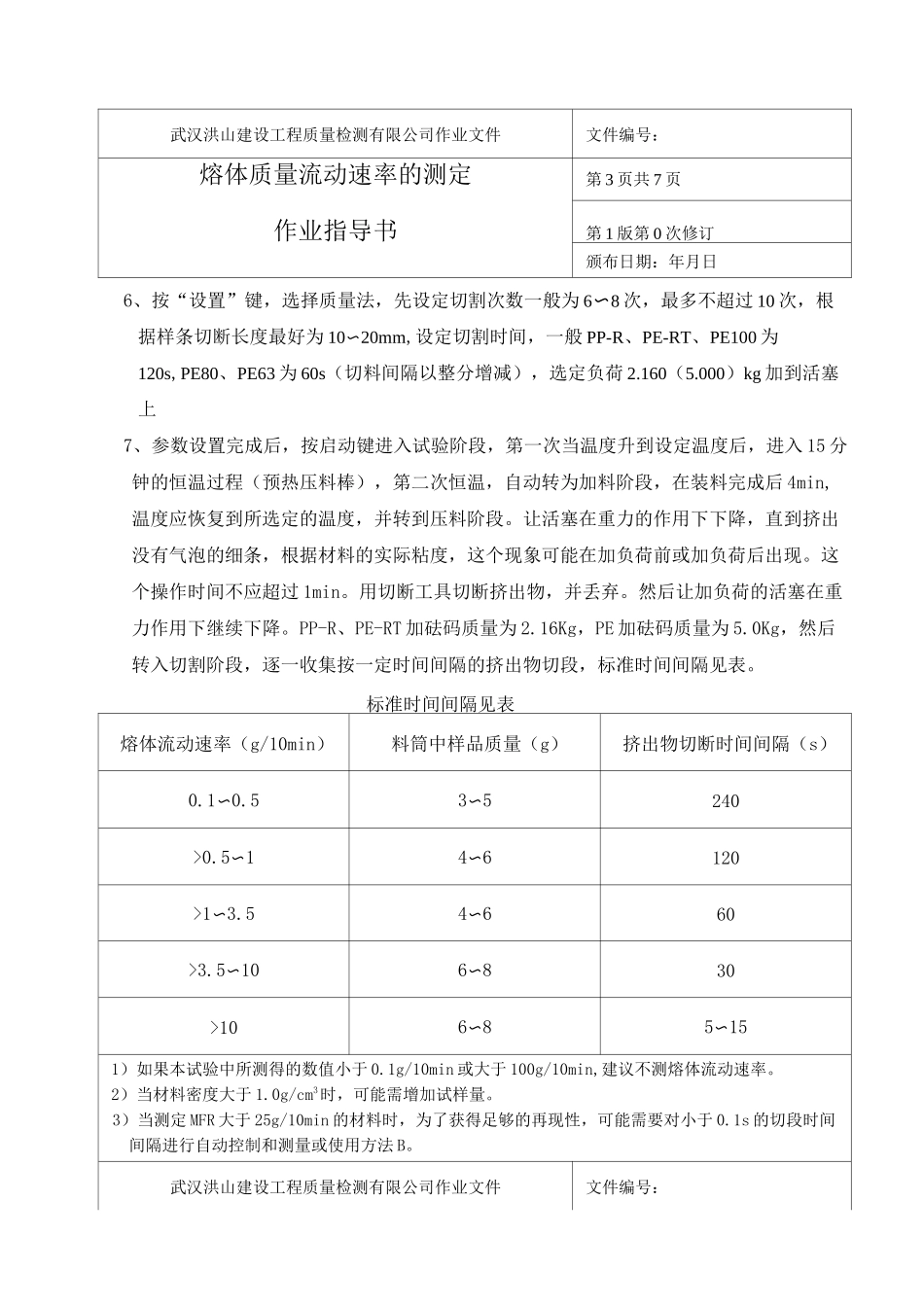

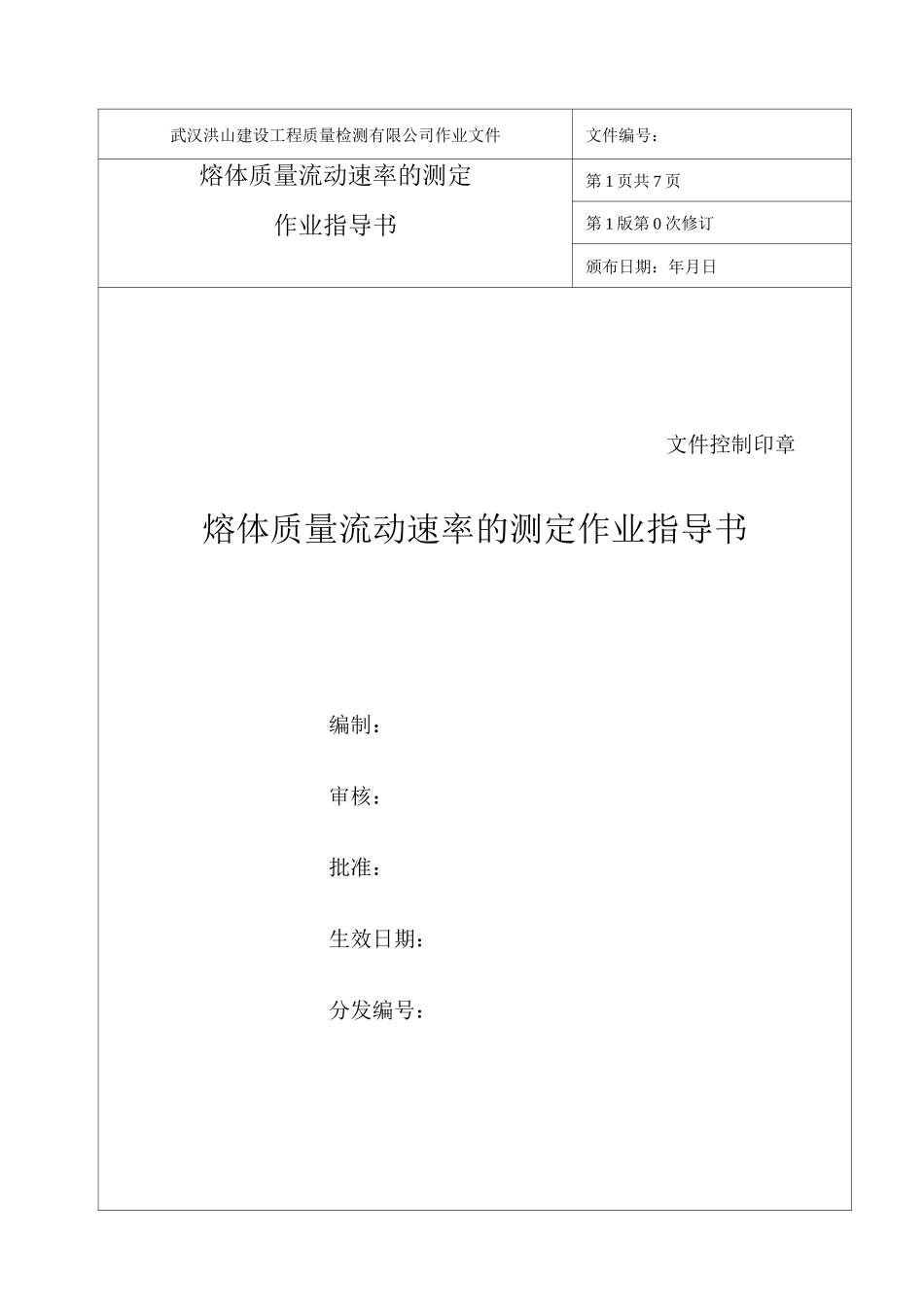

武汉洪山建设工程质量检测有限公司作业文件文件编号：熔体质量流动速率的测定作业指导书第 1 页共 7 页第 1 版第 0 次修订颁布日期：年月日文件控制印章熔体质量流动速率的测定作业指导书编制：审核：批准：生效日期：分发编号：武汉洪山建设工程质量检测有限公司作业文件文件编号：熔体质量流动速率的测定第 2 页共 7 页作业指导书第 1 版第 0 次修订颁布日期：年月日一、适用范围在规定的温度和负荷条件下测定热塑性塑料熔体质量流动速率(MFR)和熔体体积流动速率(MVR)的方法。本方法不适用于流变行为受水解、缩聚或交联影响的热塑性塑料。二、检验评定依据GB/T3682-2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定。三、试验原理被测样品在规定的试验温度和载荷条件下，10 分钟所经过口模的流量。四、试样状态调节和试验的标准环境按 GB/T2918 规定，在温度为(23±2)°C,湿度为(50 士 10)%的条件下进行状态调节，时间不少于 24h,并在此条件下进行试验。五、试样制备：只要能装入料筒内膛试样，可以为任何形状，如：粉料、粒料或薄膜碎片。PP-R、PE-RT、PE100 试样为 3〜4g。PE8O、PE63 试样为 4〜5g。注：有些粉状材料若不经预先压制，试验时将不能得到无气泡的小条。六、试验步骤1、调整水平，将水平仪放入料筒中，调整仪器的地脚至水平仪气泡在圈线的中心即为调好；2、将料筒清洗器缠纱布清洗料膛中的异物；3、推上口模挡板，将口模放入膛内；4、打开电源开关，检查仪器是否正常。5、进入设定界面，在温度控制面板上设定所需温度。(PP-R 为 230C，PE、PE-RT 为190C，将带活塞的砝码插入料筒内升温•)武汉洪山建设工程质量检测有限公司作业文件文件编号：熔体质量流动速率的测定第 3 页共 7 页作业指导书第 1 版第 0 次修订颁布日期：年月日6、按“设置”键，选择质量法，先设定切割次数一般为 6〜8 次，最多不超过 10 次，根据样条切断长度最好为 10〜20mm,设定切割时间，一般 PP-R、PE-RT、PE100 为120s,PE80、PE63 为 60s（切料间隔以整分增减），选定负荷 2.160（5.000）kg 加到活塞上7、参数设置完成后，按启动键进入试验阶段，第一次当温度升到设定温度后，进入 15 分钟的恒温过程（预热压料棒），第二次恒温，自动转为加料阶段，在装料完成后 4min,温度应恢复到所选定的温度，并转到压料阶段。让活塞在重力的作用下下降，直到挤出没有气泡的细条，根据材料的实际粘度，这...
