公跨铁大桥实施性施工组织设计概述

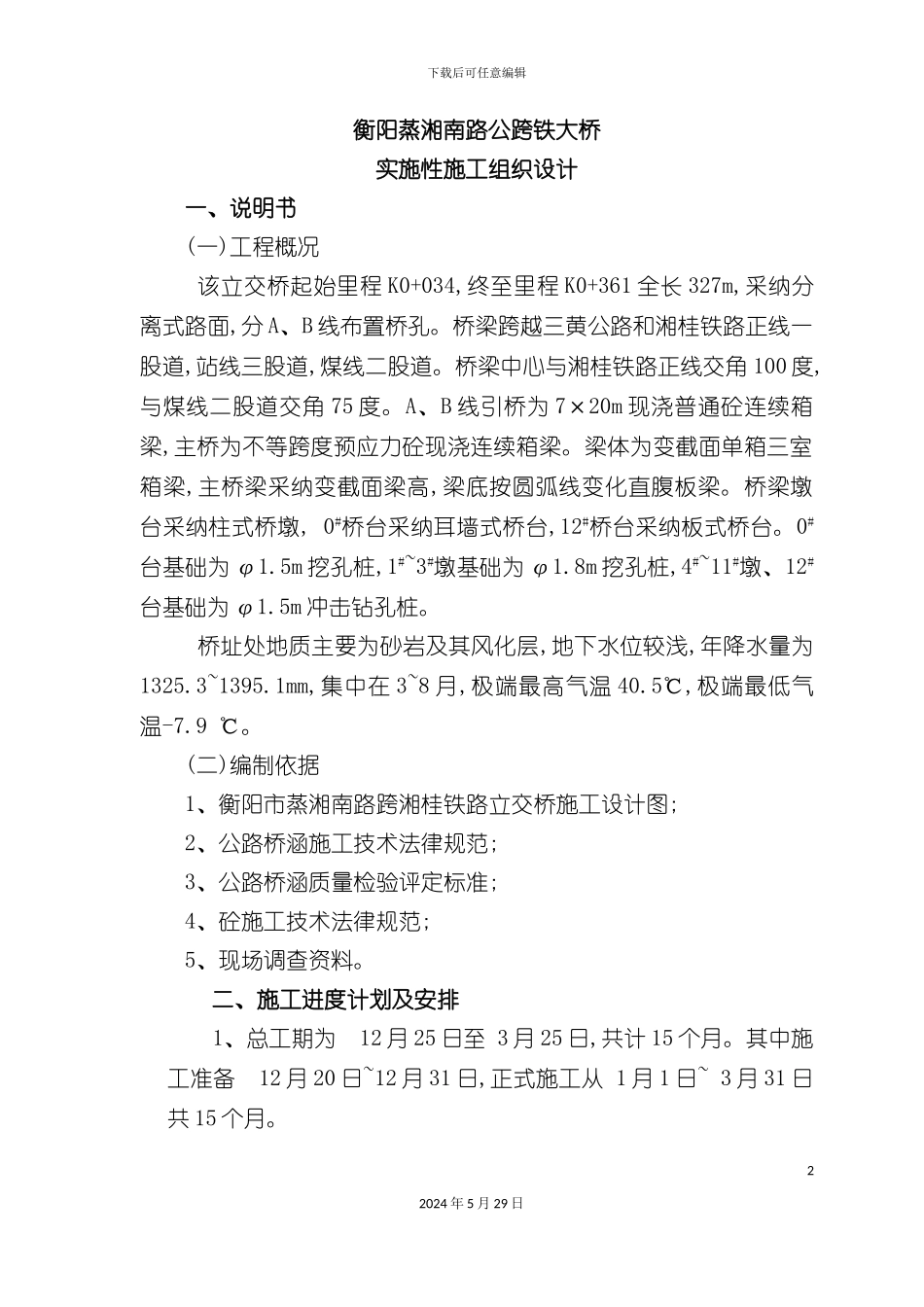

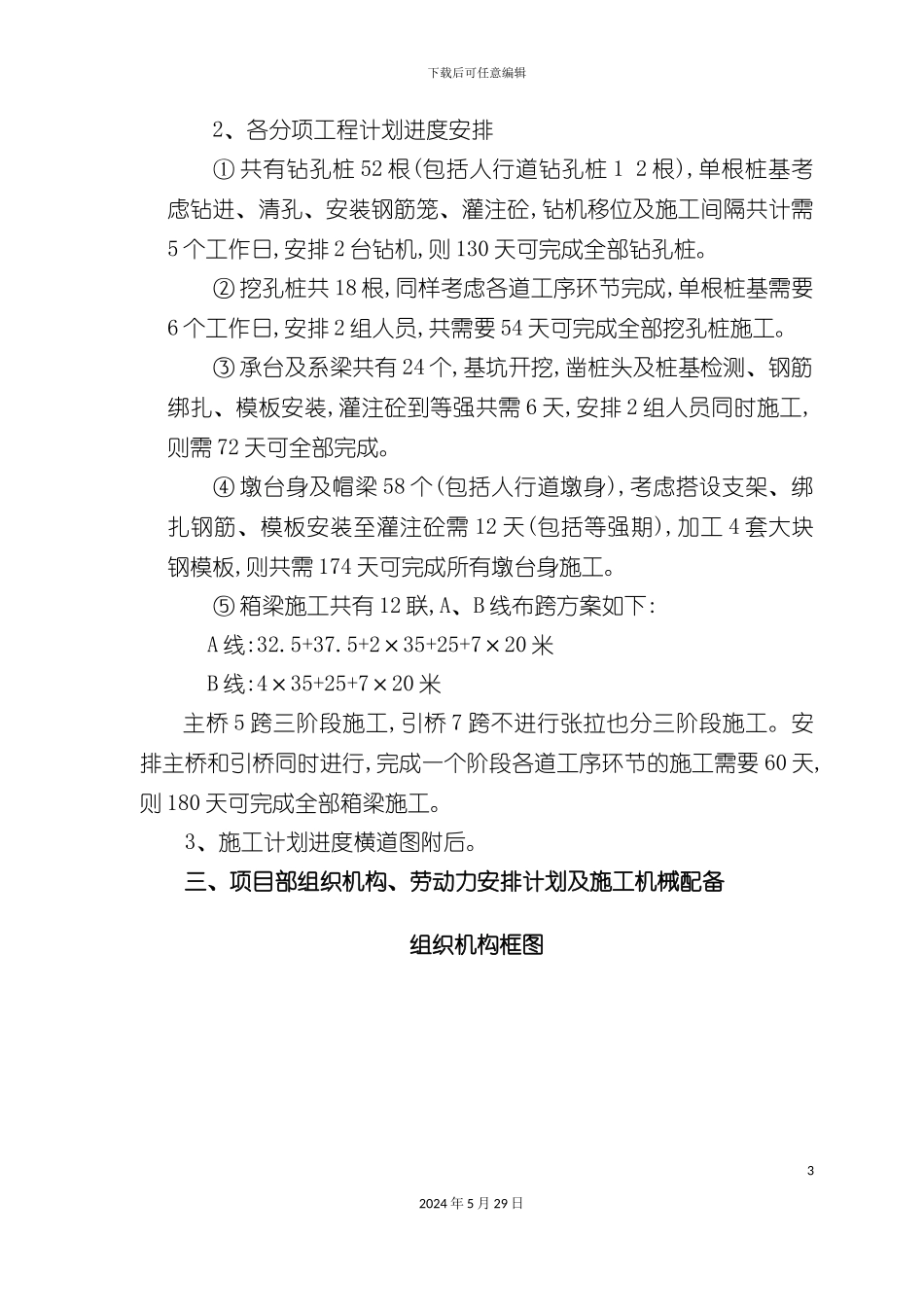

下载后可任意编辑公跨铁大桥实施性施工组织设计概述12024 年 5 月 29 日下载后可任意编辑衡阳蒸湘南路公跨铁大桥实施性施工组织设计一、说明书(一)工程概况该立交桥起始里程 K0+034,终至里程 K0+361 全长 327m,采纳分离式路面,分 A、B 线布置桥孔。桥梁跨越三黄公路和湘桂铁路正线一股道,站线三股道,煤线二股道。桥梁中心与湘桂铁路正线交角 100 度,与煤线二股道交角 75 度。A、B 线引桥为 7×20m 现浇普通砼连续箱梁,主桥为不等跨度预应力砼现浇连续箱梁。梁体为变截面单箱三室箱梁,主桥梁采纳变截面梁高,梁底按圆弧线变化直腹板梁。桥梁墩台采纳柱式桥墩, 0#桥台采纳耳墙式桥台,12#桥台采纳板式桥台。0#台基础为 φ1.5m 挖孔桩,1#~3#墩基础为 φ1.8m 挖孔桩,4#~11#墩、12#台基础为 φ1.5m 冲击钻孔桩。桥址处地质主要为砂岩及其风化层,地下水位较浅,年降水量为1325.3~1395.1mm,集中在 3~8 月,极端最高气温 40.5℃,极端最低气温-7.9 ℃。(二)编制依据1、衡阳市蒸湘南路跨湘桂铁路立交桥施工设计图;2、公路桥涵施工技术法律规范;3、公路桥涵质量检验评定标准;4、砼施工技术法律规范; 5、现场调查资料。二、施工进度计划及安排1、总工期为 12 月 25 日至 3 月 25 日,共计 15 个月。其中施工准备 12 月 20 日~12 月 31 日,正式施工从 1 月 1 日~ 3 月 31 日共 15 个月。22024 年 5 月 29 日下载后可任意编辑2、各分项工程计划进度安排① 共有钻孔桩 52 根(包括人行道钻孔桩 1 2 根),单根桩基考虑钻进、清孔、安装钢筋笼、灌注砼,钻机移位及施工间隔共计需5 个工作日,安排 2 台钻机,则 130 天可完成全部钻孔桩。② 挖孔桩共 18 根,同样考虑各道工序环节完成,单根桩基需要6 个工作日,安排 2 组人员,共需要 54 天可完成全部挖孔桩施工。③ 承台及系梁共有 24 个,基坑开挖,凿桩头及桩基检测、钢筋绑扎、模板安装,灌注砼到等强共需 6 天,安排 2 组人员同时施工,则需 72 天可全部完成。④ 墩台身及帽梁 58 个(包括人行道墩身),考虑搭设支架、绑扎钢筋、模板安装至灌注砼需 12 天(包括等强期),加工 4 套大块钢模板,则共需 174 天可完成所有墩台身施工。⑤ 箱梁施工共有 12 联,A、B 线布跨方案如下:A 线:32.5+37.5+2×35+25+7×20 米B 线:4×35+25+7×20 米主桥 5 跨三阶段施工,引桥 7 跨不进行张拉也分三阶段施工。安排主桥和引桥同时进行...
