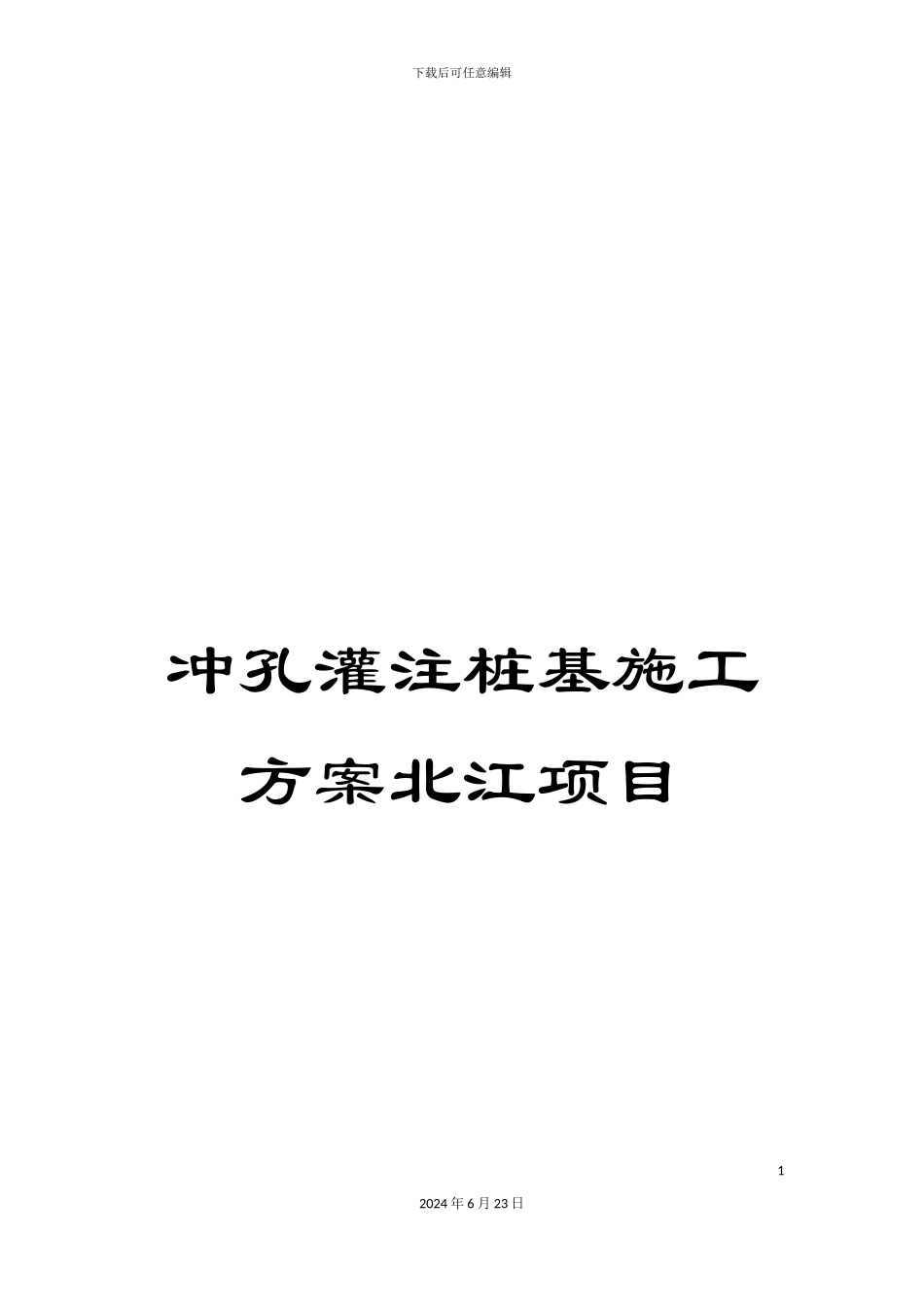

冲孔灌注桩基施工方案北江项目

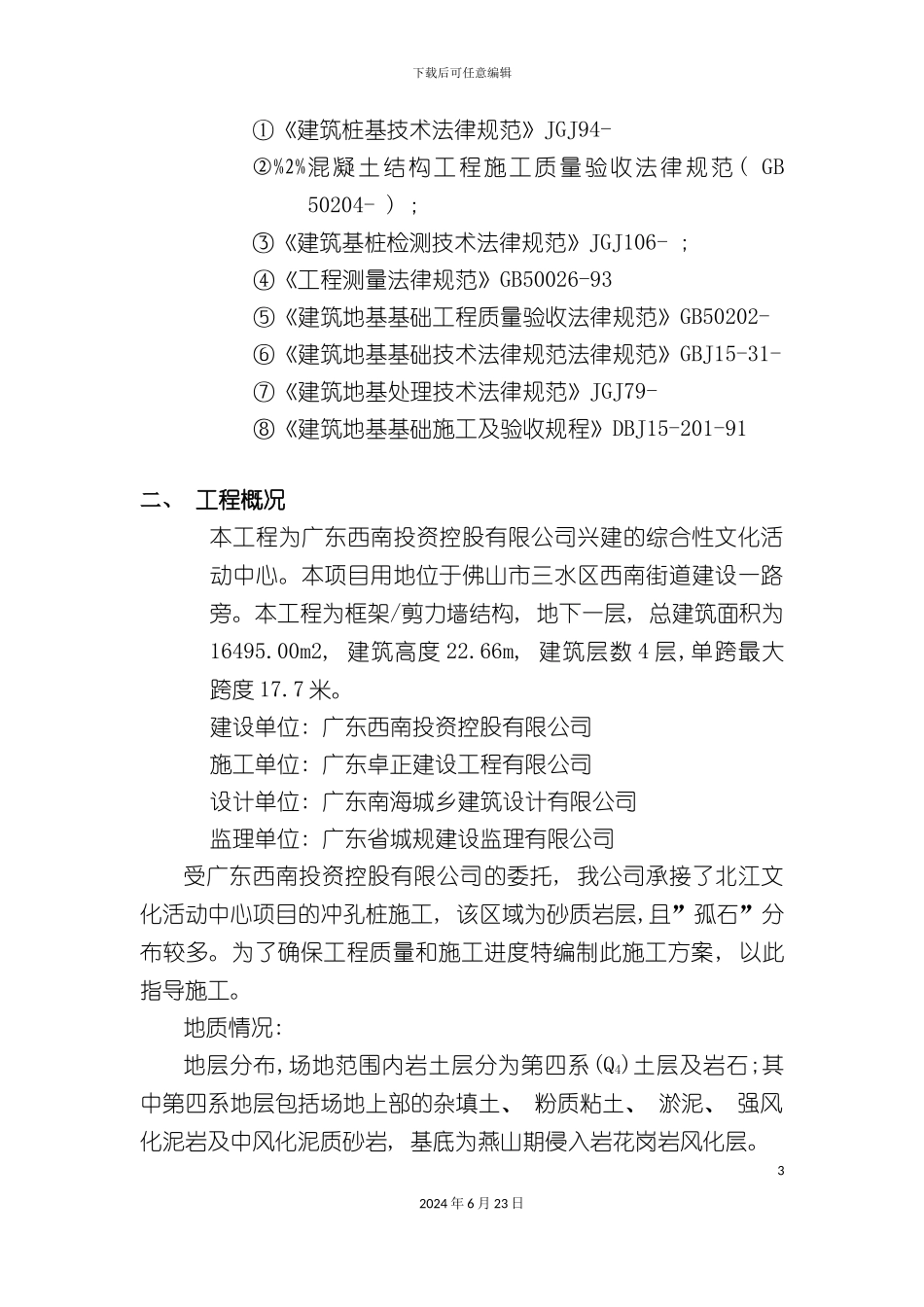

下载后可任意编辑冲孔灌注桩基施工方案北江项目12024 年 6 月 23 日下载后可任意编辑目 录一、 编制依据二、 工程概况三、 质量、 安全目标四、 设计参数和工程量 五、 施工准备标 六、 施工现场布置及工期安排计划备 七、 桩位放线八、 冲孔施工九、 安全技术措施 十、 质量目标及各种保证措施 一、 编制依据1、提供的冲孔桩桩位超前钻地质勘察报告2、广东南海城乡建筑设计有限公司设计的”北江文化活动中心桩基础”施工图。3、根据国家或行业法律规范、 标准、 规程、 法规, 本工程主要涉的法律规范、 标准如下: 22024 年 6 月 23 日下载后可任意编辑①《建筑桩基技术法律规范》JGJ94- ②%2%混凝土结构工程施工质量验收法律规范 ( GB 50204- ) ; ③《建筑基桩检测技术法律规范》JGJ106- ; ④《工程测量法律规范》GB50026-93⑤《建筑地基基础工程质量验收法律规范》GB50202- ⑥《建筑地基基础技术法律规范法律规范》GBJ15-31- ⑦《建筑地基处理技术法律规范》JGJ79- ⑧《建筑地基基础施工及验收规程》DBJ15-201-91二、 工程概况本工程为广东西南投资控股有限公司兴建的综合性文化活动中心。本项目用地位于佛山市三水区西南街道建设一路旁。本工程为框架/剪力墙结构, 地下一层, 总建筑面积为16495.00m2, 建筑高度 22.66m, 建筑层数 4 层,单跨最大跨度 17.7 米。建设单位: 广东西南投资控股有限公司施工单位: 广东卓正建设工程有限公司设计单位: 广东南海城乡建筑设计有限公司监理单位: 广东省城规建设监理有限公司受广东西南投资控股有限公司的委托, 我公司承接了北江文化活动中心项目的冲孔桩施工, 该区域为砂质岩层,且”孤石”分布较多。为了确保工程质量和施工进度特编制此施工方案, 以此指导施工。地质情况:地层分布,场地范围内岩土层分为第四系(Q4)土层及岩石;其中第四系地层包括场地上部的杂填土、 粉质粘土、 淤泥、 强风化泥岩及中风化泥质砂岩, 基底为燕山期侵入岩花岗岩风化层。32024 年 6 月 23 日下载后可任意编辑第四系1、 杂填土: 由粉质粘土回填而成, 含建筑碎块, 结构松散, 稍湿。厚度: 1.00-4.00m,平均 2.11m.2、 粉质粘土: 灰黄色, 以粘粒为主, 含粉细粒, 局部见大量粉细粒, 稍有光泽, 可塑, 硬塑。层厚 0.70-6.00m, 平均 1.92m.3、 淤泥:灰黑色,以粘粒为主, 富含有机质, 腐殖质, 饱和,流塑-软塑, 层厚 1.50-8.50m, 平均 4....
