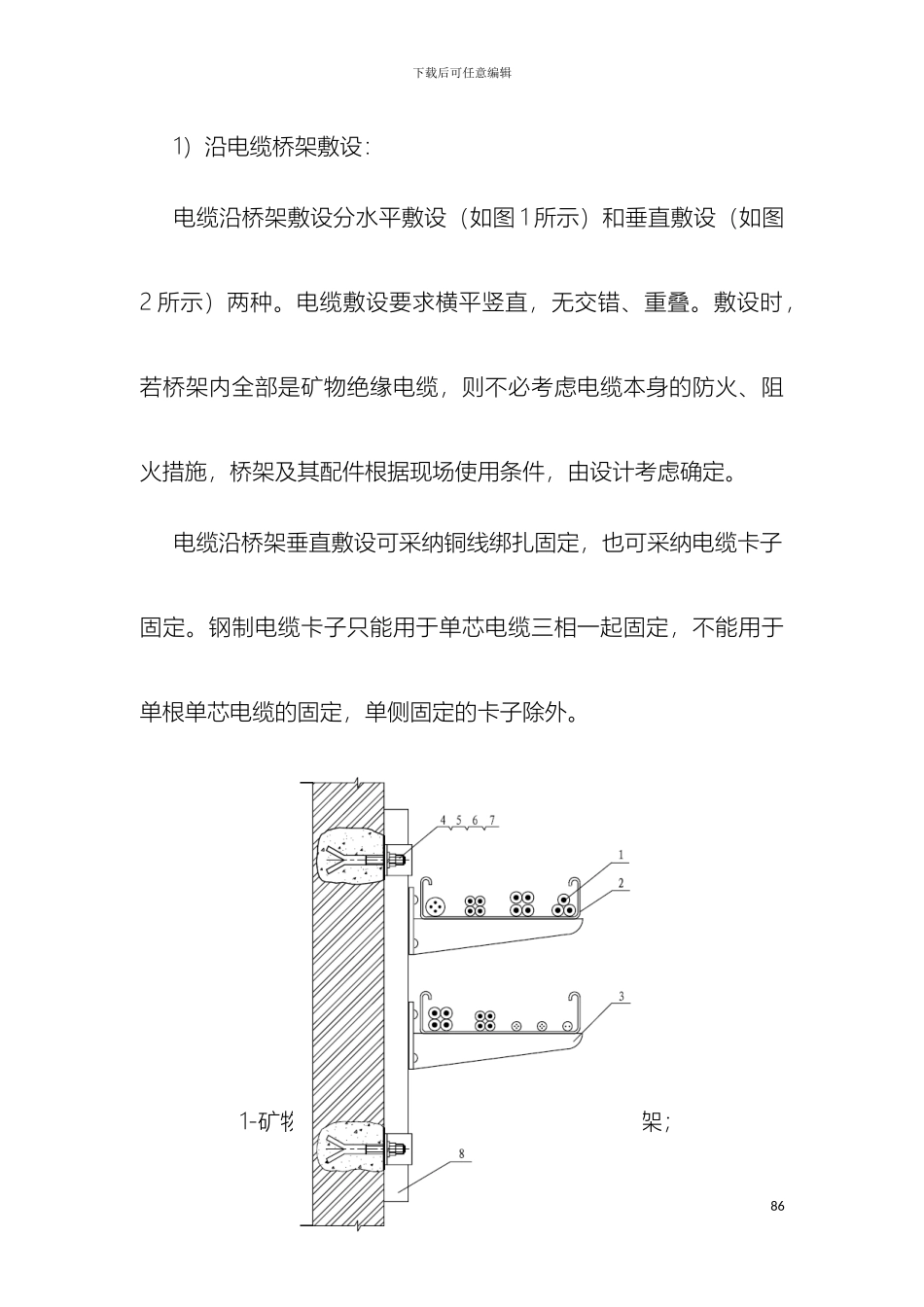

下载后可任意编辑矿物绝缘电缆安装施工工艺12024 年 4 月 19 日下载后可任意编辑矿物绝缘电缆安装第一节 矿物绝缘电缆的敷设1、矿物绝缘电缆敷设方式：与塑料绝缘电缆一样，矿物绝缘电缆的敷设方式有多种，根据建设部 颁发的《矿物绝缘电缆敷设》标准设计图集（09D101-6）,列举的敷设方式有：852024 年 4 月 19 日下载后可任意编辑1）沿电缆桥架敷设：电缆沿桥架敷设分水平敷设（如图 1 所示）和垂直敷设（如图2 所示）两种。电缆敷设要求横平竖直，无交错、重叠。敷设时，若桥架内全部是矿物绝缘电缆，则不必考虑电缆本身的防火、阻火措施，桥架及其配件根据现场使用条件，由设计考虑确定。电缆沿桥架垂直敷设可采纳铜线绑扎固定，也可采纳电缆卡子固定。钢制电缆卡子只能用于单芯电缆三相一起固定，不能用于单根单芯电缆的固定，单侧固定的卡子除外。1-矿物绝缘电缆；2-电缆桥架；3-桥架托架；862024 年 4 月 19 日下载后可任意编辑4-开脚螺栓或膨胀螺栓；5-镀锌垫片；6-弹簧垫片；7-螺母；8-托架支架图 1 电缆沿电缆桥架水平敷设示意图1-角架支架；2-电缆桥架（梯形）；3-螺栓、螺母、垫片；4-矿物绝缘电缆；5-绑扎线；6-电缆卡子；7-镀锌螺栓；8-膨胀螺栓872024 年 4 月 19 日下载后可任意编辑图 2 电缆沿电缆桥架水平敷设示意图2）在电缆隧道和电缆沟内敷设：当电缆隧道（如图 3 所示）或电缆沟（如图 4 所示）内有多种电缆一起敷设时，应该分别放置，矿物绝缘电缆应单独放置于一层或几层支架上，单芯矿物绝缘电缆放置于角钢支架上可平行敷设，也可成束敷设，矿物绝缘电缆应敷设在控制电缆的上层，但支架的接地由工程设计确定。1-预埋件；2-角钢支架；3-矿物绝缘电缆；4-绑扎线图 3 电缆在电缆隧道内敷设 图 4 电缆在电缆沟内敷设882024 年 4 月 19 日下载后可任意编辑3）沿支架卡设：电缆在支架上卡设（如图 5 所示）时，要求每一个支架处都有电缆卡子将其固定。固定用的角钢支架在某些场合需考虑耐火等级。 方案 2方案 1 方案 3方案 4 方案 5892024 年 4 月 19 日下载后可任意编辑方案 6 方案 71-矿物绝缘电缆；2-电缆卡子；3-镀锌螺栓、螺母、垫圈；4-膨胀螺栓；5-角钢支架；6-垫块；7-单侧电缆卡子；8-扁钢挂钩图 5 电缆沿支架卡设示意图方案 1-方案 3 为电缆沿墙支架卡设，方案 4-方案 7 为电缆沿顶支架卡设。钢制电缆卡子只能用于单芯电缆三相一起固定，不能用于...
