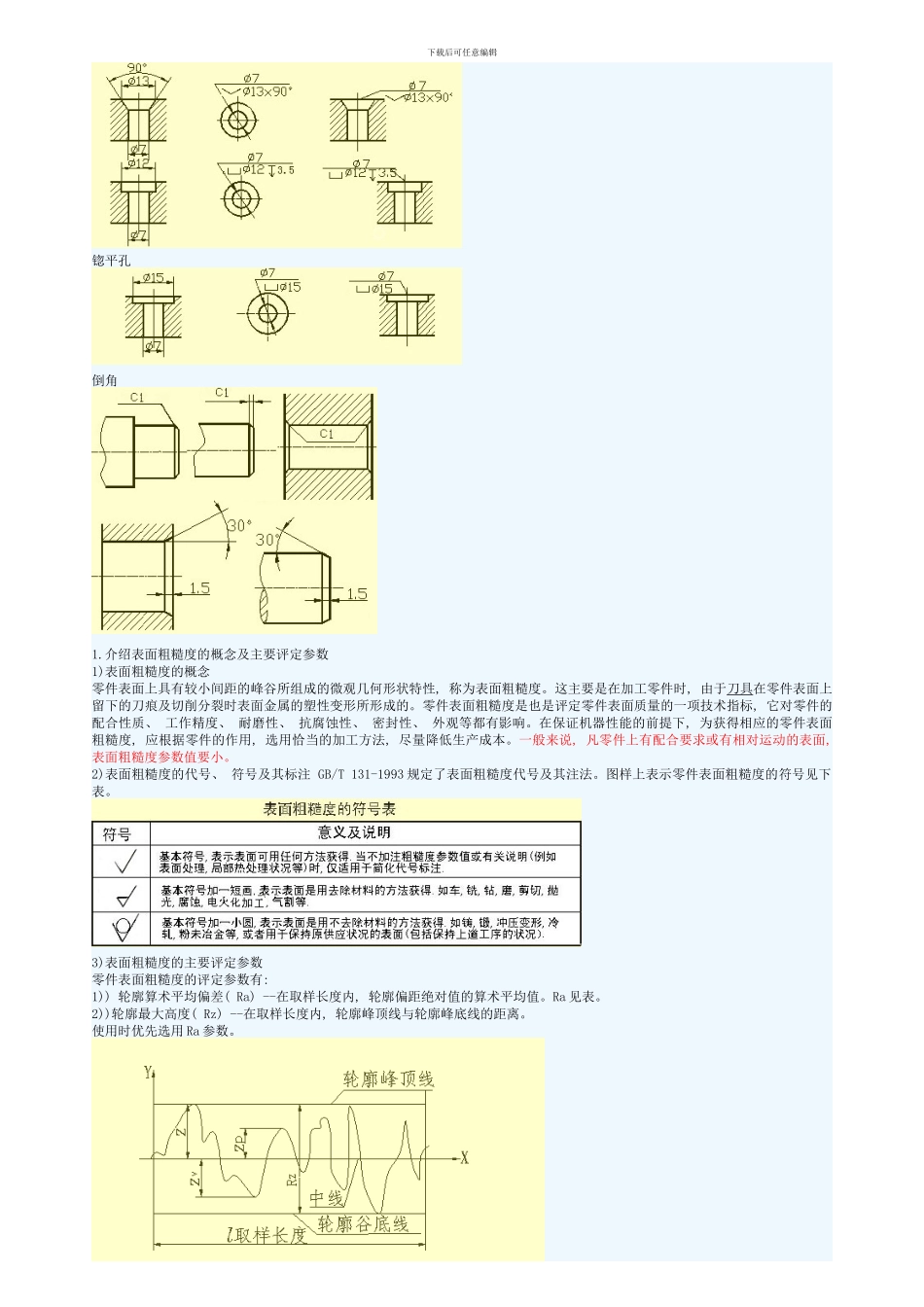

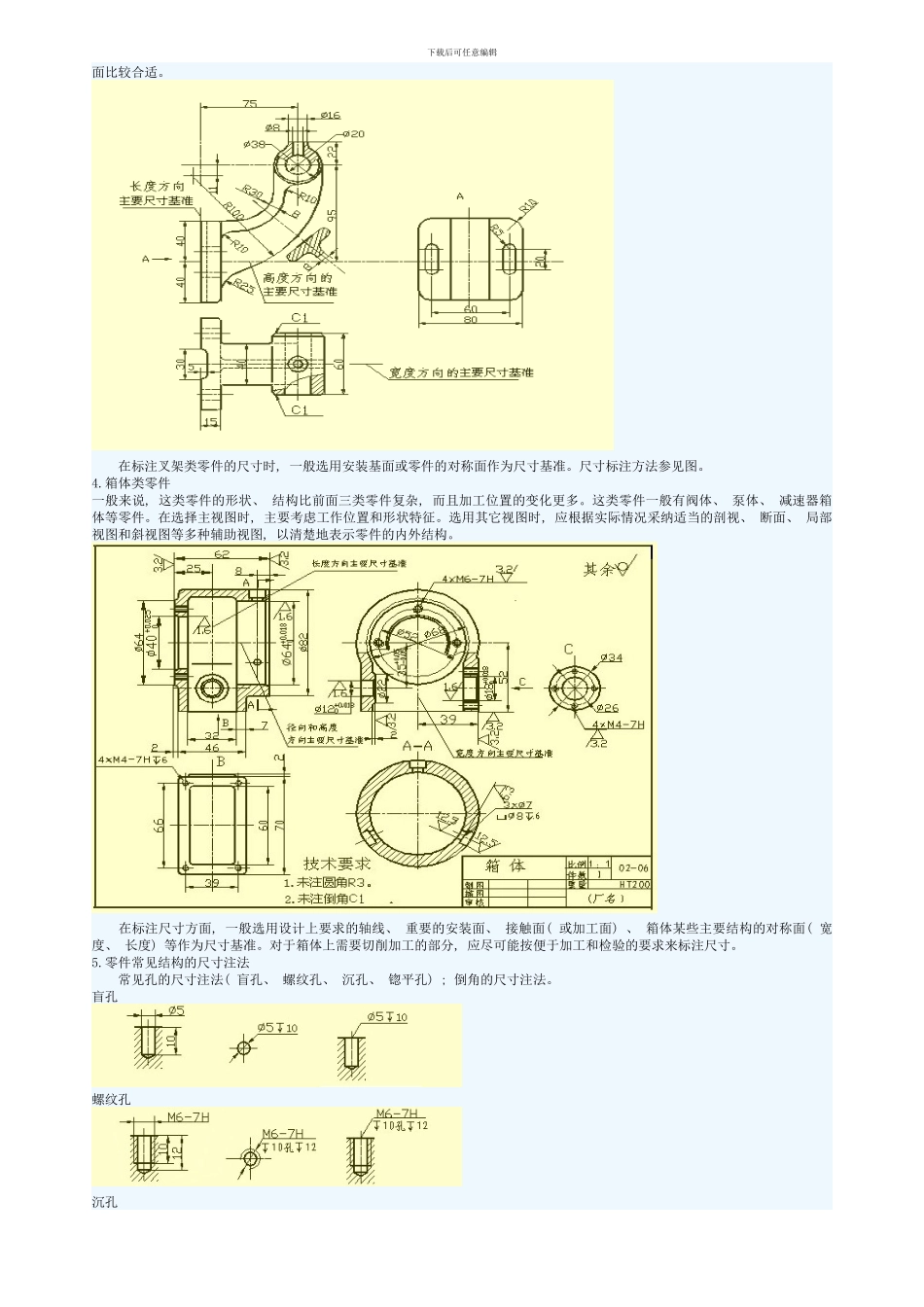

下载后可任意编辑机械零件图纸标注技巧 1.轴套类零件这类零件一般有轴、 衬套等零件, 在视图表示时, 只要画出一个基本视图再加上适当的断面图和尺寸标注, 就能够把它的主要形状特征以及局部结构表示出来了。为了便于加工时看图, 轴线一般按水平放置进行投影, 最好选择轴线为侧垂线的位置。在标注轴套类零件的尺寸时, 常以它的轴线作为径向尺寸基准。由此注出图中所示的 Ф14 、 Ф11( 见 A-A 断面) 等。这样就把设计上的要求和加工时的工艺基准( 轴类零件在车床上加工时, 两端用顶针顶住轴的中心孔) 统一起来了。而长度方向的基准常选用重要的端面、 接触面( 轴肩) 或加工面等。 如图中所示的表面粗糙度为 Ra6.3 的右轴肩, 被选为长度方向的主要尺寸基准, 由此注出 13、 28、 1.5 和 26.5 等尺寸; 再以右轴端为长度方向的辅助基, 从而标注出轴的总长 96。2.盘盖类零件这类零件的基本形状是扁平的盘状, 一般有端盖、 阀盖、 齿轮等零件, 它们的主要结构大致上有回转体, 一般还带有各种形状的凸缘、 均布的圆孔和肋等局部结构。在视图选择时, 一般选择过对称面或回转轴线的剖视图作主视图, 同时还需增加适当的其它视图( 如左视图、 右视图或俯视图) 把零件的外形和均布结构表示出来。如图中所示就增加了一个左视图, 以表示带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时, 一般选用经过轴孔的轴线作为径向尺寸基准, 长度方向的主要尺寸基准常选用重要的端面。3.叉架类零件这类零件一般有拨叉、 连杆、 支座等零件。由于它们的加工位置多变, 在选择主视图时, 主要考虑工作位置和形状特征。对其它视图的选择, 常常需要两个或两个以上的基本视图, 而且还要用适当的局部视图、 断面图等表示方法来表示零件的局部结构。踏脚座零件图中所示视图选择表示方案精练、 清楚对于表示轴承和肋的宽度来说, 右视图是没有必要的, 而对于 T, 采纳剖下载后可任意编辑面比较合适。 在标注叉架类零件的尺寸时, 一般选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。4.箱体类零件一般来说, 这类零件的形状、 结构比前面三类零件复杂, 而且加工位置的变化更多。这类零件一般有阀体、 泵体、 减速器箱体等零件。在选择主视图时, 主要考虑工作位置和形状特征。选用其它视图时, 应根据实际情况采纳适当的剖视、 断面、 局部视图和斜视图等多种辅助视图, 以清楚地表示...
