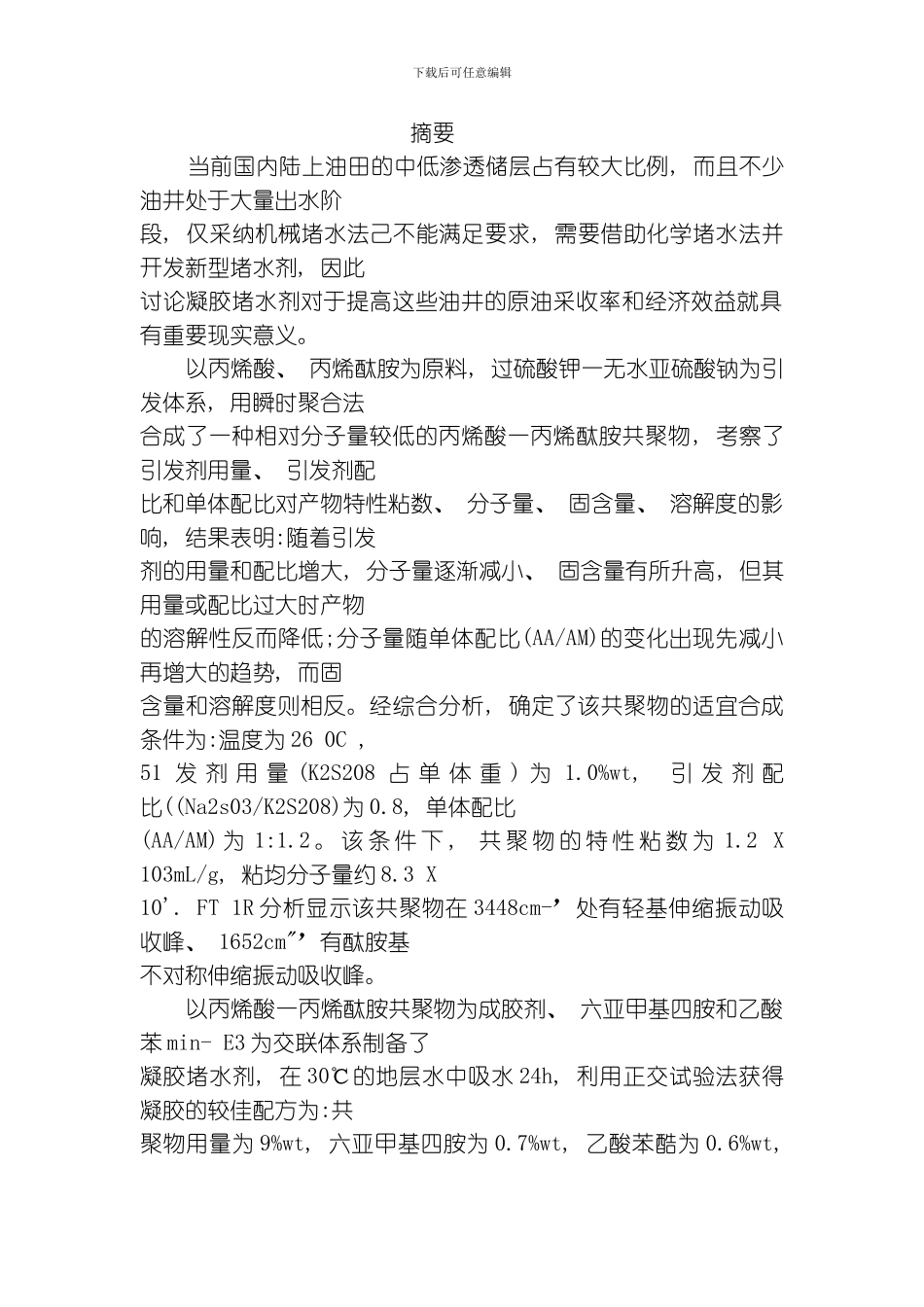

下载后可任意编辑 摘要 当前国内陆上油田的中低渗透储层占有较大比例, 而且不少油井处于大量出水阶段, 仅采纳机械堵水法己不能满足要求, 需要借助化学堵水法并开发新型堵水剂, 因此讨论凝胶堵水剂对于提高这些油井的原油采收率和经济效益就具有重要现实意义。 以丙烯酸、 丙烯酞胺为原料, 过硫酸钾一无水亚硫酸钠为引发体系, 用瞬时聚合法合成了一种相对分子量较低的丙烯酸一丙烯酞胺共聚物, 考察了引发剂用量、 引发剂配比和单体配比对产物特性粘数、 分子量、 固含量、 溶解度的影响, 结果表明:随着引发剂的用量和配比增大, 分子量逐渐减小、 固含量有所升高, 但其用量或配比过大时产物的溶解性反而降低;分子量随单体配比(AA/AM)的变化出现先减小再增大的趋势, 而固含量和溶解度则相反。经综合分析, 确定了该共聚物的适宜合成条件为:温度为 26 0C ,51 发 剂 用 量 (K2S208 占 单 体 重 ) 为 1.0%wt, 引 发 剂 配比((Na2s03/K2S208)为 0.8, 单体配比(AA/AM) 为 1:1.2 。 该 条 件 下 , 共 聚 物 的 特 性 粘 数 为 1.2 X 103mL/g, 粘均分子量约 8.3 X10'. FT 1R 分析显示该共聚物在 3448cm-’处有轻基伸缩振动吸收峰、 1652cm"’有酞胺基不对称伸缩振动吸收峰。 以丙烯酸一丙烯酞胺共聚物为成胶剂、 六亚甲基四胺和乙酸苯 min- E3 为交联体系制备了凝胶堵水剂, 在 30℃的地层水中吸水 24h, 利用正交试验法获得凝胶的较佳配方为:共聚物用量为 9%wt, 六亚甲基四胺为 0.7%wt, 乙酸苯酷为 0.6%wt, 下载后可任意编辑该配方下凝胶吸水倍率为 37.0l g/g。进而讨论了凝胶堵水剂的基木性能和主要应用性能, 得出:80℃下凝胶成胶后较长时间内凝胶强度处于 F-J 级, 国内外的目测凝胶码有一定对应关系;在地层水中, 80℃前凝胶的吸水倍率随温度几乎呈直线上升, 在 80 0C , 24h 内吸水倍率达74.55g/g;在 30℃下, 48h 内凝胶在蒸馏水、 地层水、 0.5%wt NaCl 水溶液中的吸水倍率分别为 98.94g/g, 23.87g/g, 19.14g/g, 而在 0.5%wt CaCl:水溶液中吸水倍率仅 2.42g/g;凝胶放置于 80℃地层水中, 第 1 天的吸水倍率达 63.80g/g, 三天后趋于 85.26g/g, 在轻质原油中凝胶会脱水, 放置 4 天后脱水率达 30.84%并变化缓慢。另外, 用 SEM 观察凝胶得知其吸水后出现孔洞及通孔, TG 测试得到凝胶失重开始温度约为 890C。岩心驱替实验表明...
