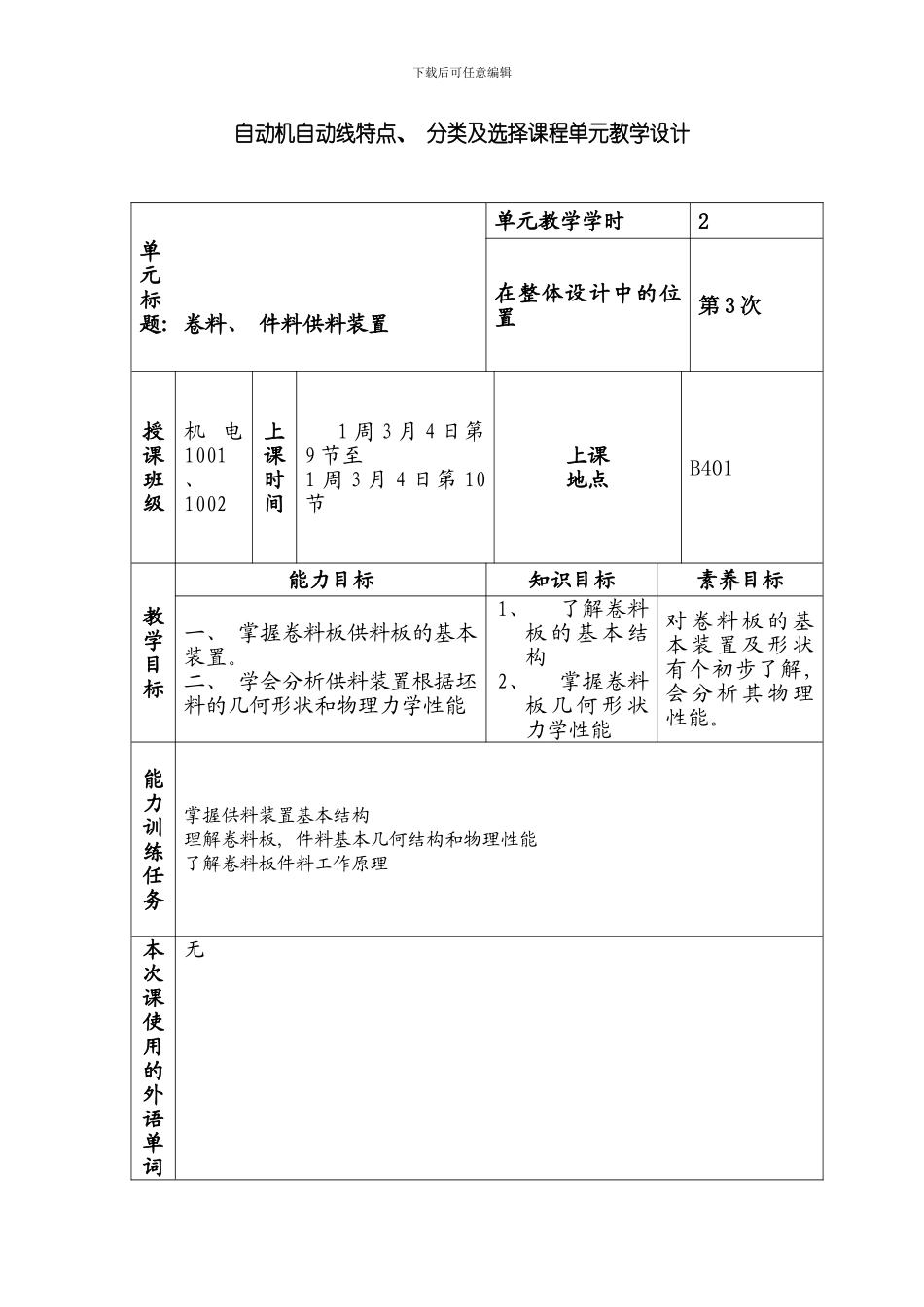

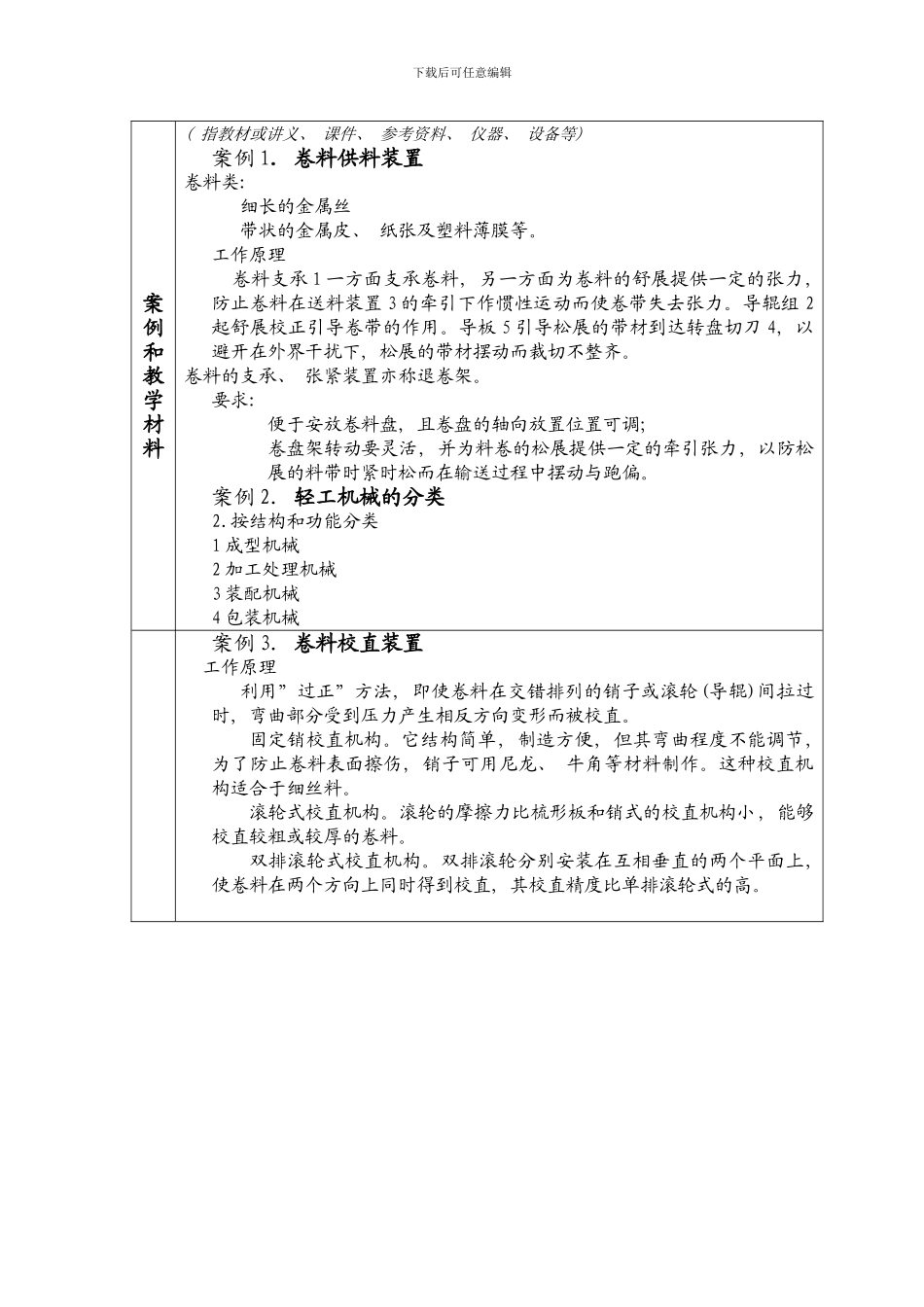

下载后可任意编辑《自动机与自动线》课第三单元课程单元教学设计( ～ 第二学期) 单元名称: 自动机自动线的常见装置 所属系部: 机械电子系 制定人: 白金柯 合作人: 制定时间: .01.15 河南化工职业学院下载后可任意编辑自动机自动线特点、 分类及选择课程单元教学设计单元标题: 卷料、 件料供料装置单元教学学时2在整体设计中的位置第 3 次授课班级机 电1001、 1002上课时间1 周 3 月 4 日第 9 节至1 周 3 月 4 日第 10节上课地点B401教学目标能力目标知识目标素养目标一、 掌握卷料板供料板的基本装置。二、 学会分析供料装置根据坯料的几何形状和物理力学性能1、了解卷料板 的 基 本 结构2、掌握卷料板 几 何 形 状力学性能对 卷 料 板 的 基本 装 置 及 形 状有个初步了解, 会 分 析 其 物 理性能。能力训练任务掌握供料装置基本结构理解卷料板, 件料基本几何结构和物理性能了解卷料板件料工作原理本次课使用的外语单词无下载后可任意编辑案例和教学材料( 指教材或讲义、 课件、 参考资料、 仪器、 设备等) 案例 1. 卷料供料装置卷料类: 细长的金属丝 带状的金属皮、 纸张及塑料薄膜等。工作原理 卷料支承 1 一方面支承卷料, 另一方面为卷料的舒展提供一定的张力, 防止卷料在送料装置 3 的牵引下作惯性运动而使卷带失去张力。导辊组 2起舒展校正引导卷带的作用。导板 5 引导松展的带材到达转盘切刀 4, 以避开在外界干扰下, 松展的带材摆动而裁切不整齐。卷料的支承、 张紧装置亦称退卷架。要求:便于安放卷料盘, 且卷盘的轴向放置位置可调; 卷盘架转动要灵活, 并为料卷的松展提供一定的牵引张力, 以防松展的料带时紧时松而在输送过程中摆动与跑偏。 案例 2. 轻工机械的分类2.按结构和功能分类1 成型机械2 加工处理机械3 装配机械4 包装机械案例 3. 卷料校直装置工作原理利用”过正”方法, 即使卷料在交错排列的销子或滚轮(导辊)间拉过时, 弯曲部分受到压力产生相反方向变形而被校直。 固定销校直机构。它结构简单, 制造方便, 但其弯曲程度不能调节, 为了防止卷料表面擦伤, 销子可用尼龙、 牛角等材料制作。这种校直机构适合于细丝料。滚轮式校直机构。滚轮的摩擦力比梳形板和销式的校直机构小, 能够校直较粗或较厚的卷料。 双排滚轮式校直机构。双排滚轮分别安装在互相垂直的两个平面上, 使卷料在两个方向上同时得到校直, 其校直精...
