自锚式混凝土悬索桥施工工法模板

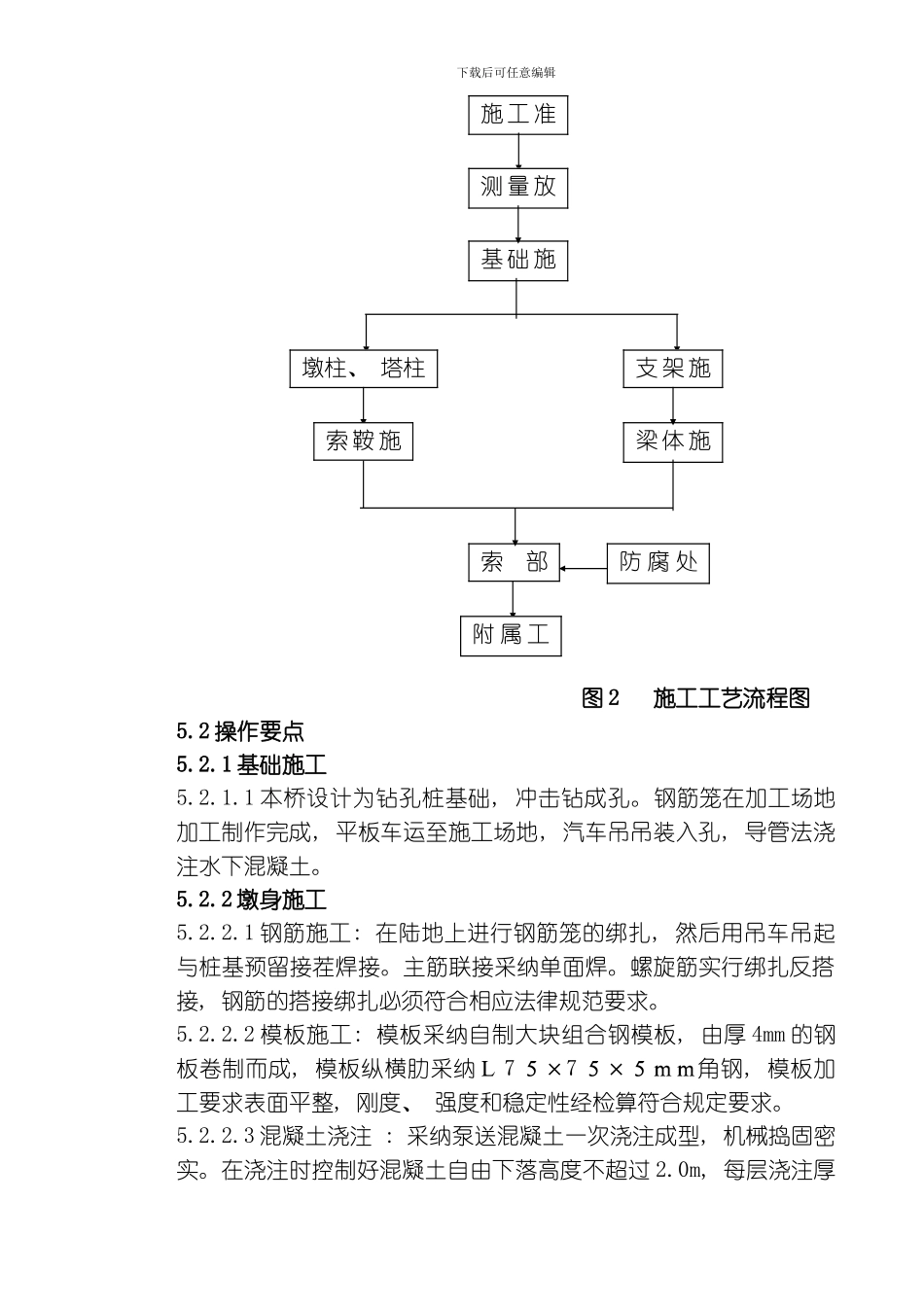

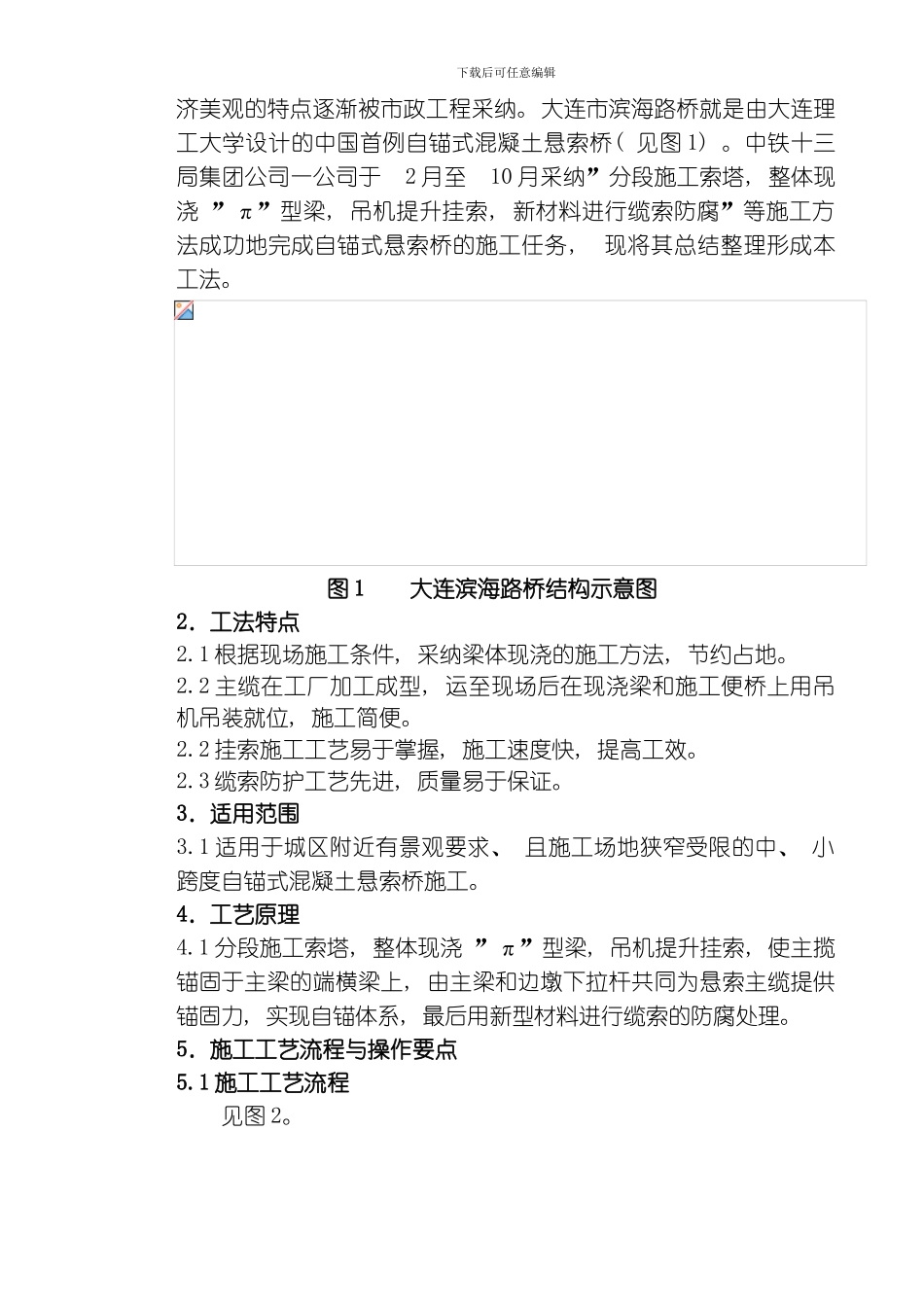

下载后可任意编辑自锚式混凝土悬索桥施工工法中铁十三局集团公司第一工程公司撰写人: 李文良二 OO 二年十一月十五日自锚式混凝土悬索桥施工工法1．前言1.1 自锚式悬索桥作为悬索桥的一种新型结构, 以其施工简便、 经下载后可任意编辑济美观的特点逐渐被市政工程采纳。大连市滨海路桥就是由大连理工大学设计的中国首例自锚式混凝土悬索桥( 见图 1) 。中铁十三局集团公司一公司于 2 月至 10 月采纳”分段施工索塔, 整体现浇 ”π”型梁, 吊机提升挂索, 新材料进行缆索防腐”等施工方法成功地完成自锚式悬索桥的施工任务, 现将其总结整理形成本工法。图 1 大连滨海路桥结构示意图2．工法特点2.1 根据现场施工条件, 采纳梁体现浇的施工方法, 节约占地。2.2 主缆在工厂加工成型, 运至现场后在现浇梁和施工便桥上用吊机吊装就位, 施工简便。2.2 挂索施工工艺易于掌握, 施工速度快, 提高工效。2.3 缆索防护工艺先进, 质量易于保证。3．适用范围3.1 适用于城区附近有景观要求、 且施工场地狭窄受限的中、 小跨度自锚式混凝土悬索桥施工。4．工艺原理4.1 分段施工索塔, 整体现浇 ”π”型梁, 吊机提升挂索, 使主揽锚固于主梁的端横梁上, 由主梁和边墩下拉杆共同为悬索主缆提供锚固力, 实现自锚体系, 最后用新型材料进行缆索的防腐处理。5．施工工艺流程与操作要点5.1 施工工艺流程见图 2。下载后可任意编辑图 2 施工工艺流程图5.2 操作要点5.2.1 基础施工5.2.1.1 本桥设计为钻孔桩基础, 冲击钻成孔。钢筋笼在加工场地加工制作完成, 平板车运至施工场地, 汽车吊吊装入孔, 导管法浇注水下混凝土。5.2.2 墩身施工5.2.2.1 钢筋施工: 在陆地上进行钢筋笼的绑扎, 然后用吊车吊起与桩基预留接茬焊接。主筋联接采纳单面焊。螺旋筋实行绑扎反搭接, 钢筋的搭接绑扎必须符合相应法律规范要求。5.2.2.2 模板施工: 模板采纳自制大块组合钢模板, 由厚 4mm 的钢板卷制而成, 模板纵横肋采纳Ｌ 7 ５×7 ５×５ｍｍ角钢, 模板加工要求表面平整, 刚度、 强度和稳定性经检算符合规定要求。5.2.2.3 混凝土浇注 : 采纳泵送混凝土一次浇注成型, 机械捣固密实。在浇注时控制好混凝土自由下落高度不超过 2.0m, 每层浇注厚施 工 准备测 量 放线基 础 施工墩柱、 塔柱施工支 架 施工梁 体 施工索部施工防 腐 处理附 属 工程索 鞍 施工下载后可任意编辑度不超过 50cm。5.2.3 索塔施工5....
