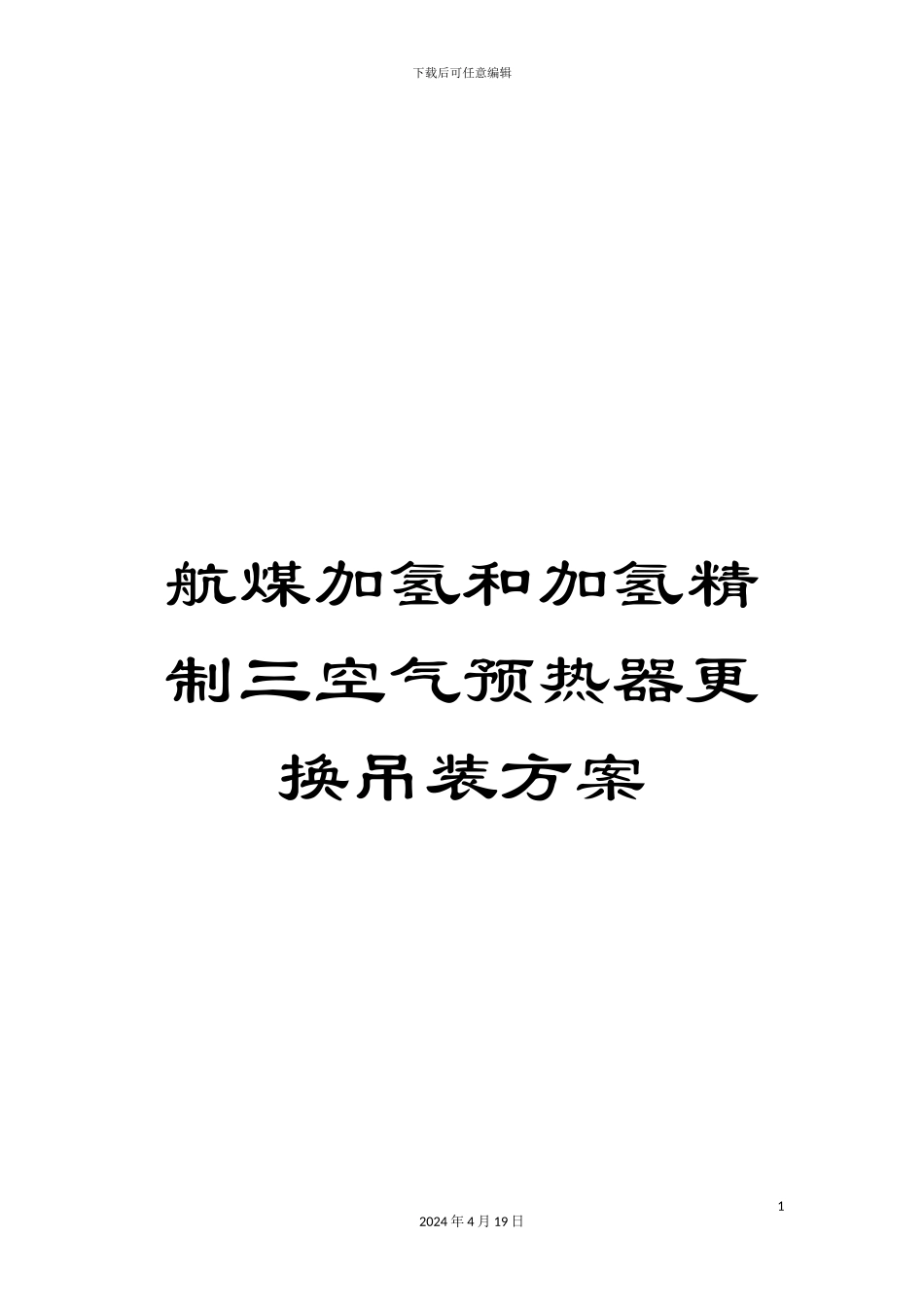

航煤加氢和加氢精制三空气预热器更换吊装方案范本

航煤加氢和加氢精制三空气预热器更换吊装方案范本_第1页
1/26
航煤加氢和加氢精制三空气预热器更换吊装方案范本_第2页
2/26
航煤加氢和加氢精制三空气预热器更换吊装方案范本_第3页
3/26

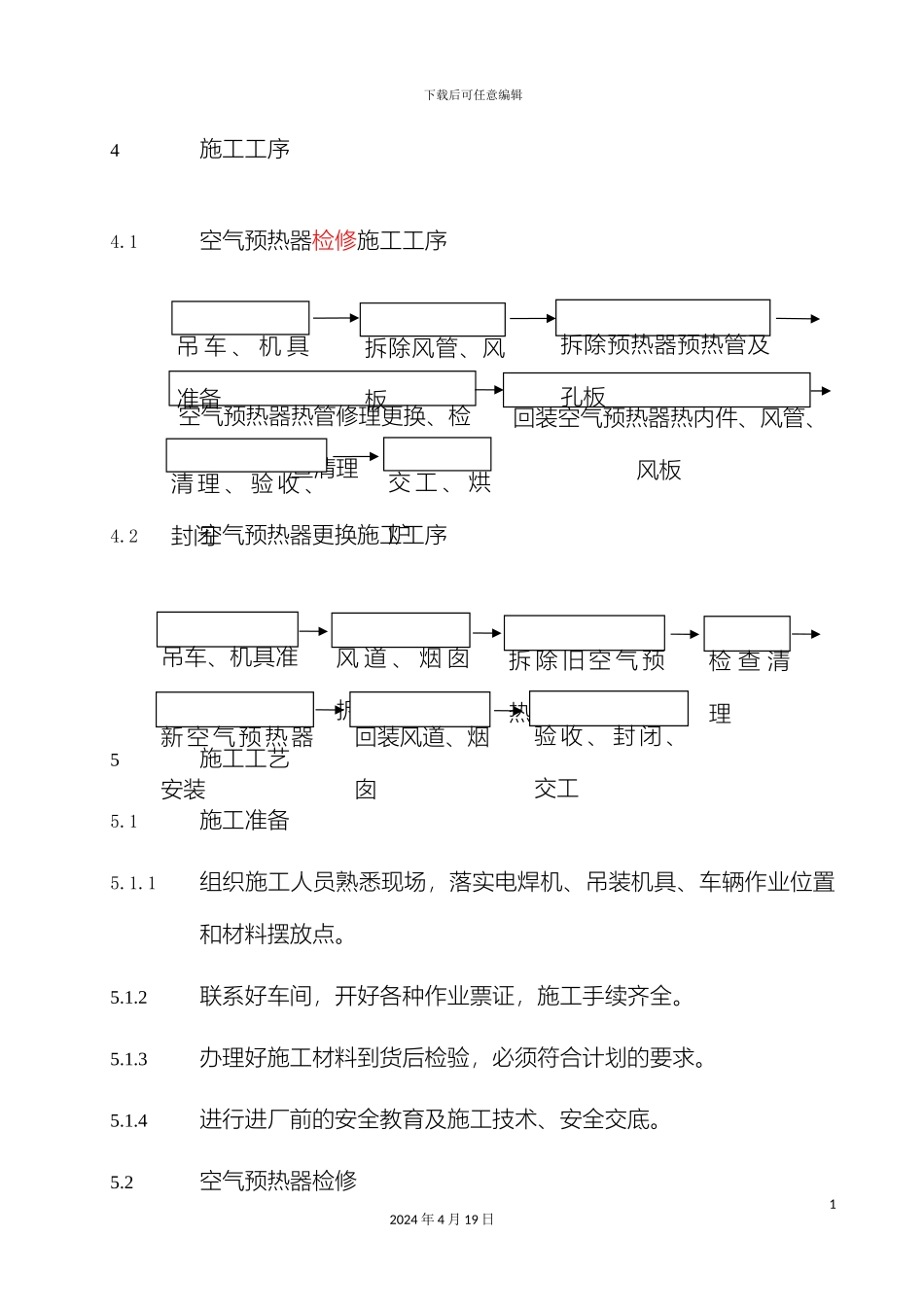

下载后可任意编辑航煤加氢和加氢精制三空气预热器更换吊装方案12024 年 4 月 19 日下载后可任意编辑1 使用范围本方案适合于中国石油化工股份有限公司广州分公司 航煤加氢和加氢精制三装置空气预热器的检修、更换、吊装施工。2 编制依据2.1中国石油化工股份有限公司广州分公司 停工大修计划;2.2中国石油化工股份有限公司广州分公司车间工艺人员的现场交底;2.3《管式炉安装工程施工及验收法律规范》SH/3506- ;2.4《石油化工建设工程施工安全技术法律规范》GB50484— 。3 工程概况3.1工程量主要有加热炉 F6001 空气预热器拆检,加热炉 F6002 更换空气预热器,加热炉 F5001 气预热器拆检,炉 F5002 更换空气预热器。3.2本次检修任务重,且施工图纸不全,施工点多,交叉作业频繁,安全管理难度大,安装难度大,且质量要求高;炉 F5002 烟囱拆除最高处达 46.6 米,重达 18.6 吨,需 220 吨吊车配合,吊装难度大;220 吨吊车 1 个台班市场价 2 元以上,现计划使用 5个台班;共计 110000 元以上吊车费用。02024 年 4 月 19 日下载后可任意编辑4 施工工序4.1空气预热器检修施工工序4.2空气预热器更换施工工序5 施工工艺5.1施工准备5.1.1组织施工人员熟悉现场,落实电焊机、吊装机具、车辆作业位置和材料摆放点。5.1.2联系好车间,开好各种作业票证,施工手续齐全。5.1.3办理好施工材料到货后检验,必须符合计划的要求。5.1.4进行进厂前的安全教育及施工技术、安全交底。5.2空气预热器检修12024 年 4 月 19 日吊车、机具准备风 道 、 烟 囱拆除拆 除 旧 空 气 预热器回装风道、烟囱检 查 清理新 空 气 预 热 器安装验 收 、 封 闭 、交工回装空气预热器热内件、风管、风板空气预热器热管修理更换、检查清理拆除预热器预热管及孔板吊 车 、 机 具准备清 理 、 验 收 、封闭拆除风管、风板交 工 、 烘炉下载后可任意编辑5.2.1打开预热器风道处的人孔,打开壳体热管处盖板,将盖板吊到地面或在旁边摆放好,螺栓码放整齐。5.2.2用撬棍将热管的端部封盖、橡胶圈、石棉绳等取出密封装置拆除,使热管能够晃动。5.2.3用人工配合吊车将热管抽出,可做专用拉管工具,同时抽 4~5根热管,提高施工速度。5.2.4将热管抽出完毕后,进入预热器内部,清理热管底座、预热器内壁的解垢灰尘等。5.2.5将新热管(经高压水冲洗可利旧的热管)运至预热器顶部,逐根插入新热管插到定位孔内,防止...
