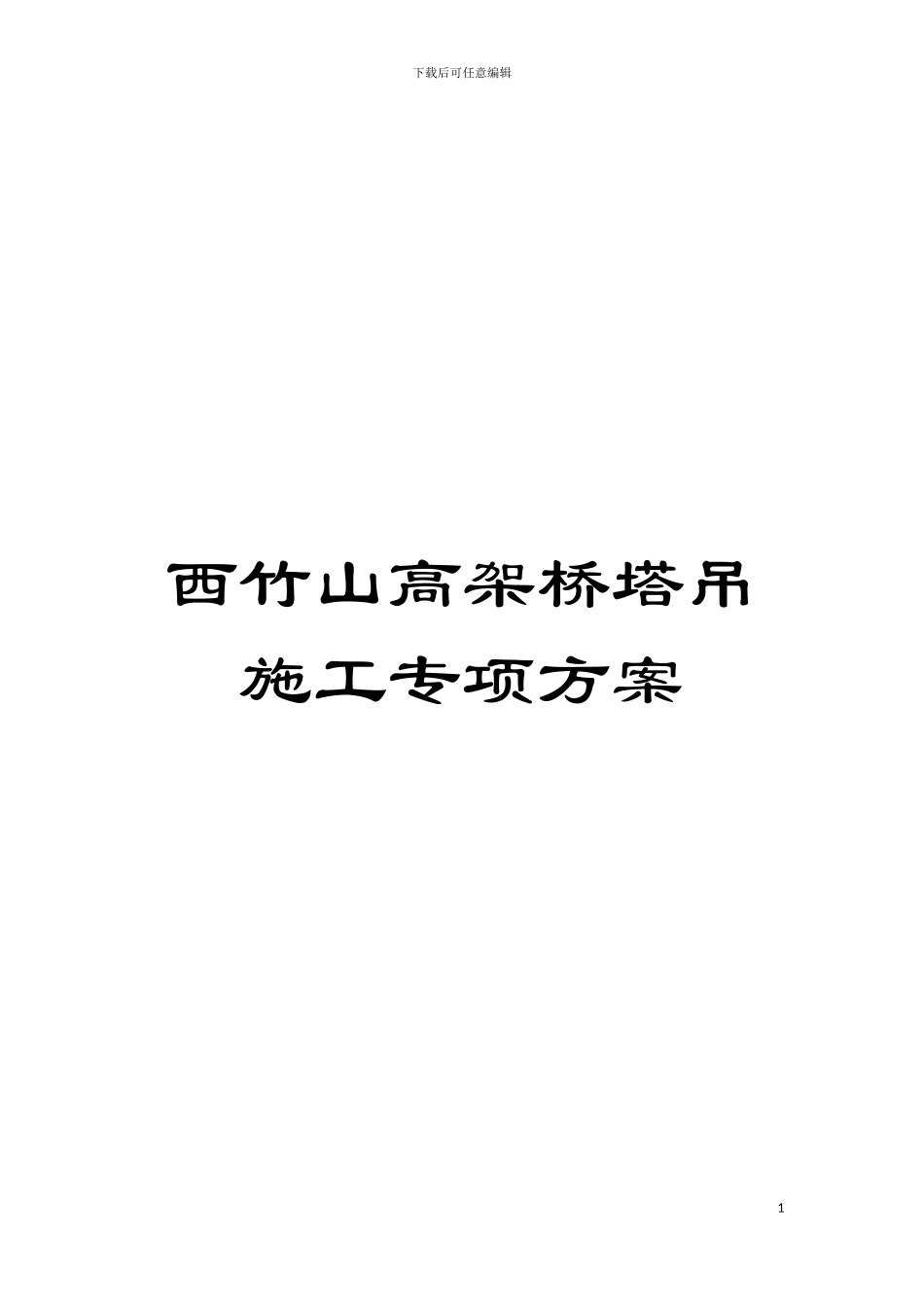

西竹山高架桥塔吊施工专项方案模板

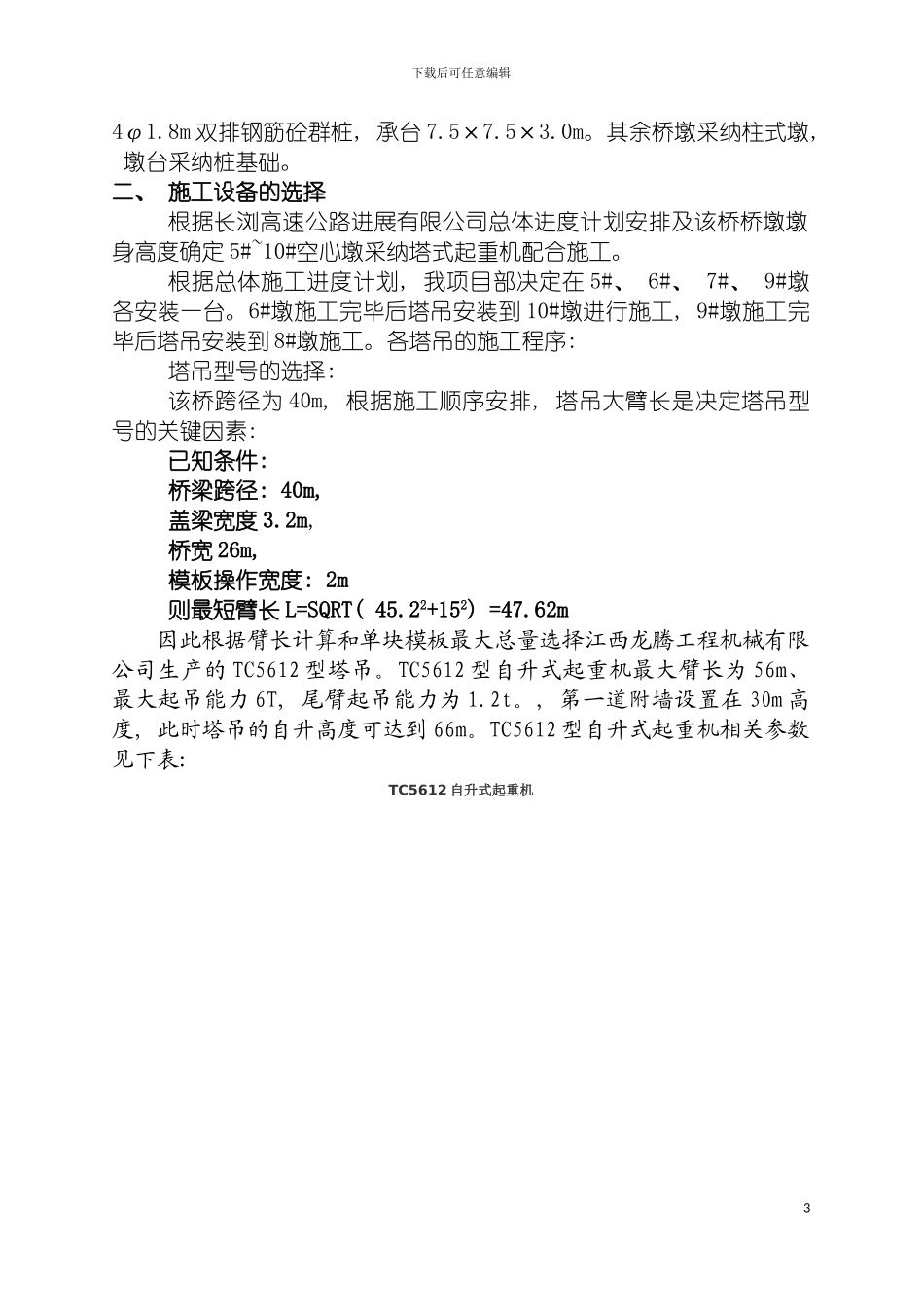

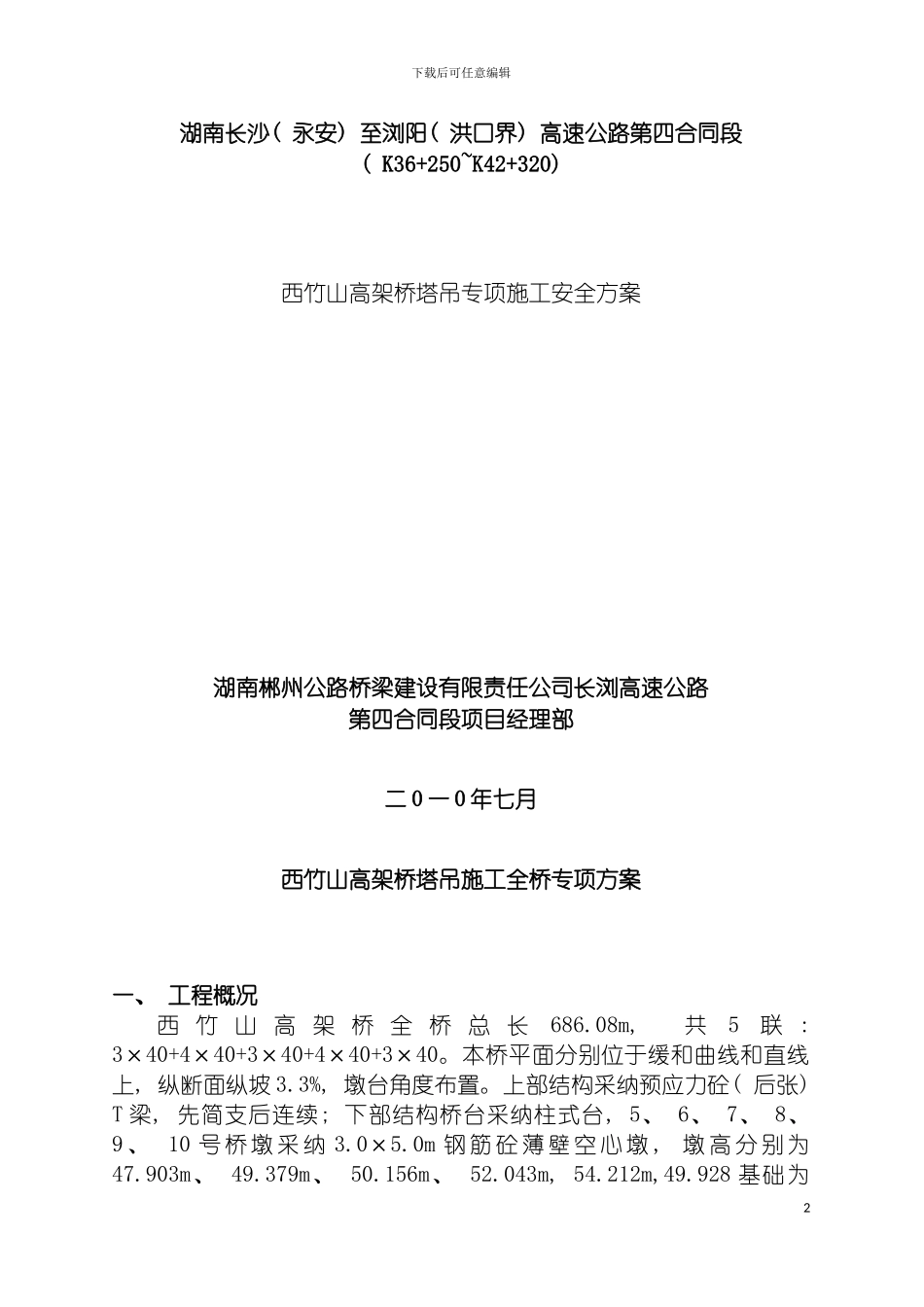

下载后可任意编辑西竹山高架桥塔吊施工专项方案1下载后可任意编辑湖南长沙( 永安) 至浏阳( 洪口界) 高速公路第四合同段( K36+250~K42+320) 西竹山高架桥塔吊专项施工安全方案湖南郴州公路桥梁建设有限责任公司长浏高速公路第四合同段项目经理部二 0 一 0 年七月西竹山高架桥塔吊施工全桥专项方案一、 工程概况西 竹 山 高 架 桥 全 桥 总 长686.08m, 共5联 : 3×40+4×40+3×40+4×40+3×40。本桥平面分别位于缓和曲线和直线上, 纵断面纵坡 3.3%, 墩台角度布置。上部结构采纳预应力砼( 后张) T 梁, 先简支后连续; 下部结构桥台采纳柱式台, 5、 6、 7、 8、 9 、 10 号 桥 墩 采 纳 3.0×5.0m 钢 筋 砼 薄 壁 空 心 墩 , 墩 高 分 别 为47.903m、 49.379m、 50.156m、 52.043m, 54.212m,49.928 基础为2下载后可任意编辑4φ1.8m 双排钢筋砼群桩, 承台 7.5×7.5×3.0m。其余桥墩采纳柱式墩, 墩台采纳桩基础。二、 施工设备的选择根据长浏高速公路进展有限公司总体进度计划安排及该桥桥墩墩身高度确定 5#~10#空心墩采纳塔式起重机配合施工。根据总体施工进度计划, 我项目部决定在 5#、 6#、 7#、 9#墩各安装一台。6#墩施工完毕后塔吊安装到 10#墩进行施工, 9#墩施工完毕后塔吊安装到 8#墩施工。各塔吊的施工程序: 塔吊型号的选择: 该桥跨径为 40m, 根据施工顺序安排, 塔吊大臂长是决定塔吊型号的关键因素:已知条件: 桥梁跨径: 40m, 盖梁宽度 3.2m, 桥宽 26m, 模板操作宽度: 2m则最短臂长 L=SQRT( 45.22+152) =47.62m 因此根据臂长计算和单块模板最大总量选择江西龙腾工程机械有限公司生产的 TC5612 型塔吊。TC5612 型自升式起重机最大臂长为 56m、 最大起吊能力 6T, 尾臂起吊能力为 1.2t。, 第一道附墙设置在 30m 高度, 此时塔吊的自升高度可达到 66m。TC5612 型自升式起重机相关参数见下表: TC5612 自升式起重机 3下载后可任意编辑QTZ63( TC5612) 自升塔式起重机是根据国家 JG/T5037-1993《塔式起重机分类》标准, 最新研制而成的自升塔式起重机。 该机为水平臂架, 小车变幅, 上回转, 液压顶升, 具有固定、 附着、 行走等多种安装形式, 起重臂长有 56m、 50m、 44m、 38m 四种臂长, 经过拉杆和臂架的组合变换, 可根据施工现场的具体情况任意组合。56m 臂长时, 最大起重量为 6t, 最大起重力矩为 840KN.m( 84...
