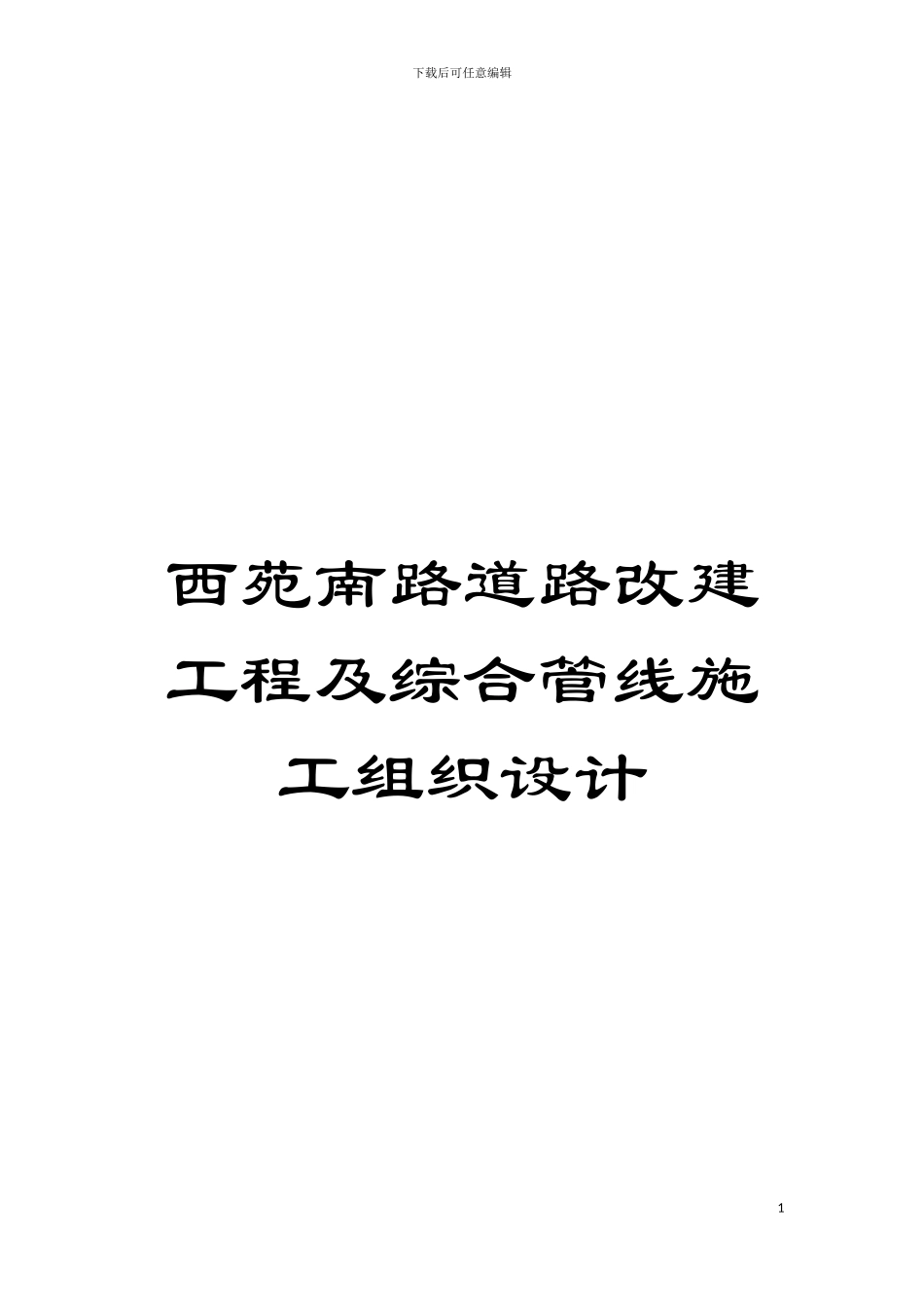

西苑南路道路改建工程及综合管线施工组织设计模板

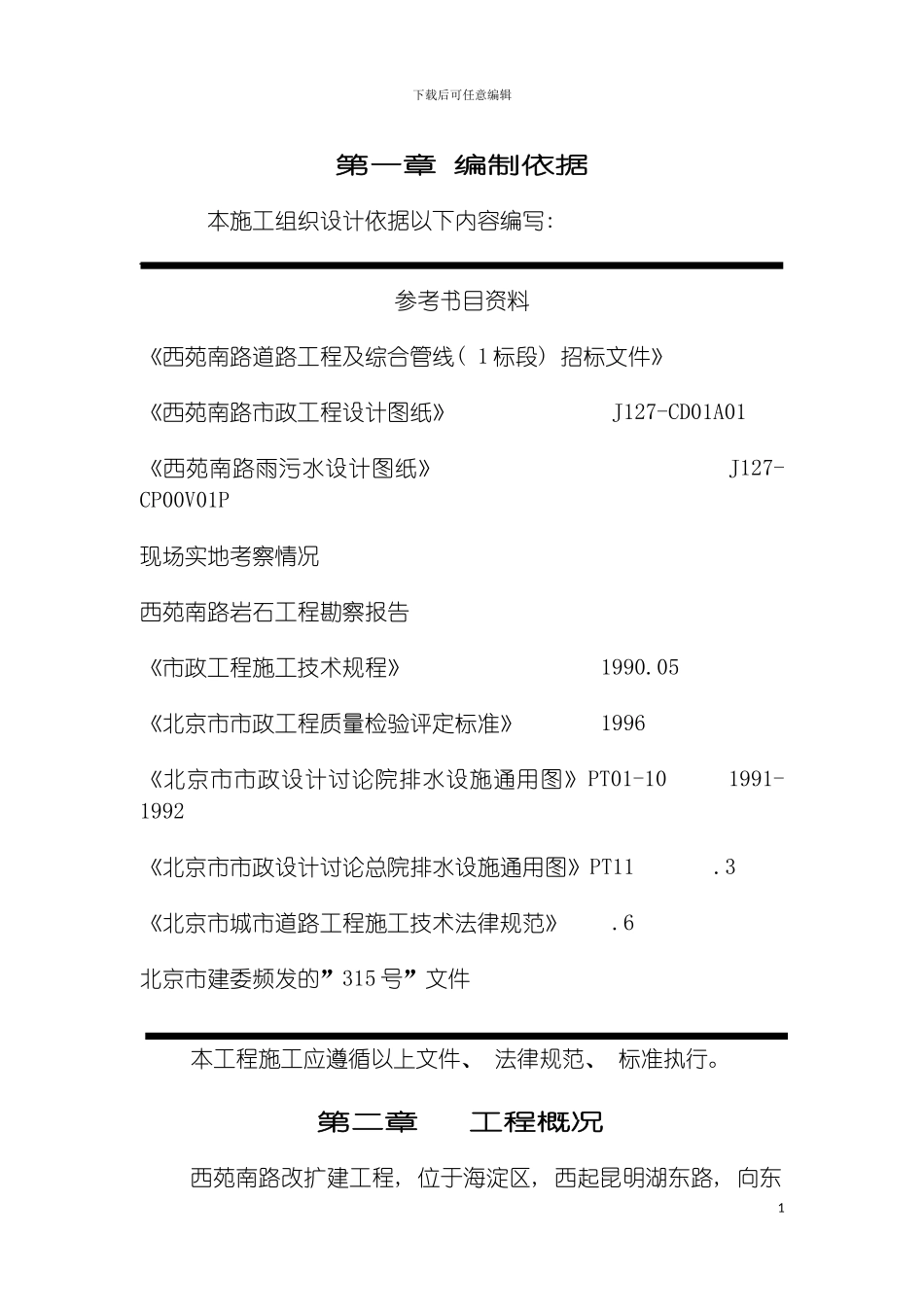

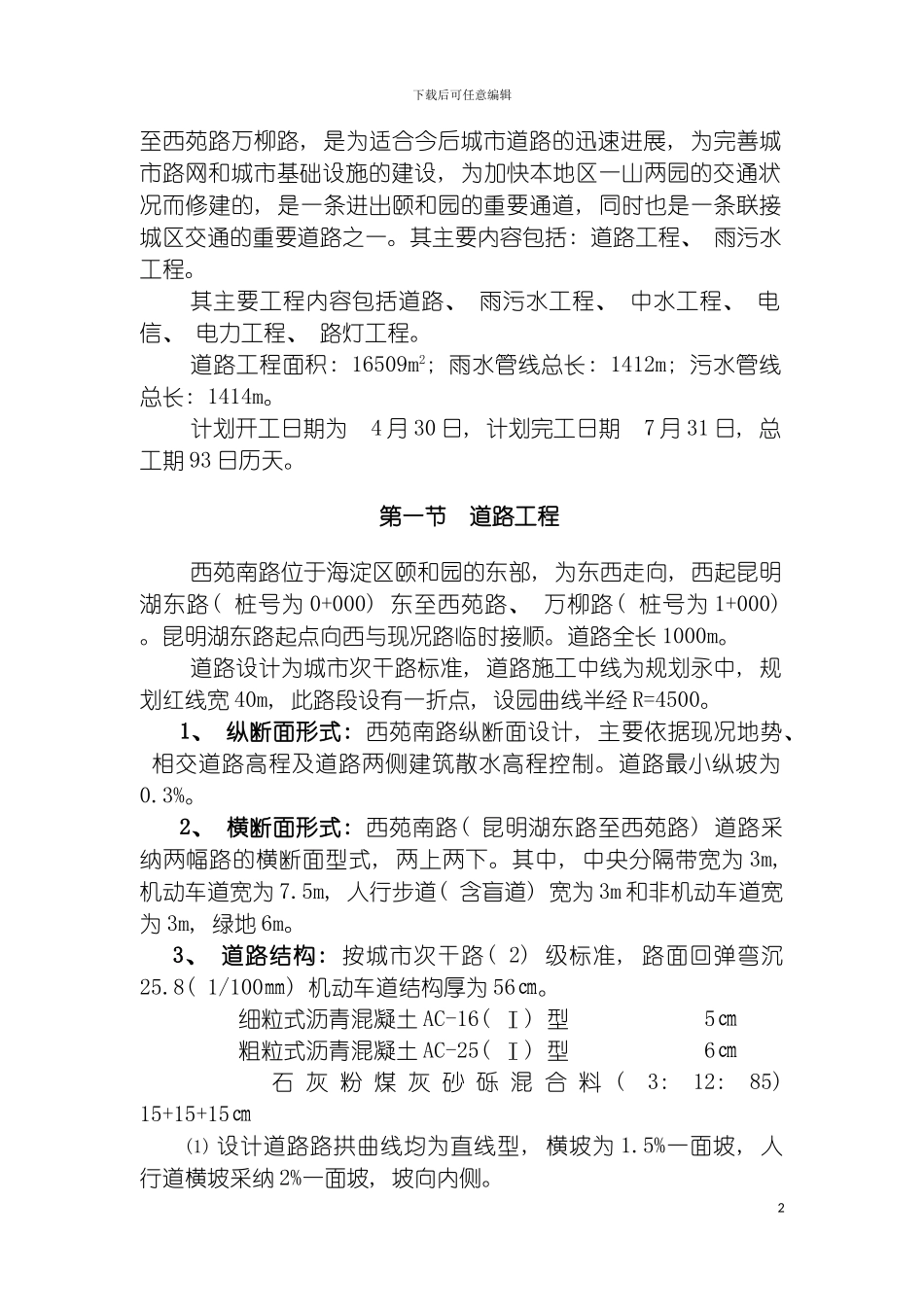

下载后可任意编辑西苑南路道路改建工程及综合管线施工组织设计1下载后可任意编辑第一章 编制依据本施工组织设计依据以下内容编写: 参考书目资料《西苑南路道路工程及综合管线( 1 标段) 招标文件》《西苑南路市政工程设计图纸》 J127-CD01A01《西苑南路雨污水设计图纸》 J127-CP00V01P现场实地考察情况西苑南路岩石工程勘察报告 《市政工程施工技术规程》1990.05《北京市市政工程质量检验评定标准》1996《北京市市政设计讨论院排水设施通用图》PT01-10 1991-1992《北京市市政设计讨论总院排水设施通用图》PT11 .3《北京市城市道路工程施工技术法律规范》 .6北京市建委频发的”315 号”文件本工程施工应遵循以上文件、 法律规范、 标准执行。第二章 工程概况西苑南路改扩建工程, 位于海淀区, 西起昆明湖东路, 向东1下载后可任意编辑至西苑路万柳路, 是为适合今后城市道路的迅速进展, 为完善城市路网和城市基础设施的建设, 为加快本地区一山两园的交通状况而修建的, 是一条进出颐和园的重要通道, 同时也是一条联接城区交通的重要道路之一。其主要内容包括: 道路工程、 雨污水工程。其主要工程内容包括道路、 雨污水工程、 中水工程、 电信、 电力工程、 路灯工程。道路工程面积: 16509m2; 雨水管线总长: 1412m; 污水管线总长: 1414m。计划开工日期为 4 月 30 日, 计划完工日期 7 月 31 日, 总工期 93 日历天。第一节 道路工程西苑南路位于海淀区颐和园的东部, 为东西走向, 西起昆明湖东路( 桩号为 0+000) 东至西苑路、 万柳路( 桩号为 1+000) 。昆明湖东路起点向西与现况路临时接顺。道路全长 1000m。道路设计为城市次干路标准, 道路施工中线为规划永中, 规划红线宽 40m, 此路段设有一折点, 设园曲线半经 R=4500。1、 纵断面形式: 西苑南路纵断面设计, 主要依据现况地势、 相交道路高程及道路两侧建筑散水高程控制。道路最小纵坡为0.3%。2、 横断面形式: 西苑南路( 昆明湖东路至西苑路) 道路采纳两幅路的横断面型式, 两上两下。其中, 中央分隔带宽为 3m, 机动车道宽为 7.5m, 人行步道( 含盲道) 宽为 3m 和非机动车道宽为 3m, 绿地 6m。3、 道路结构: 按城市次干路( 2) 级标准, 路面回弹弯沉25.8( 1/100㎜) 机动车道结构厚为 56㎝。细粒式沥青混凝土 AC-16( Ⅰ) 型 5㎝粗粒式沥青混凝土 AC-25( Ⅰ) 型 6㎝石 灰 粉 煤 灰 砂 砾 混 合 ...
