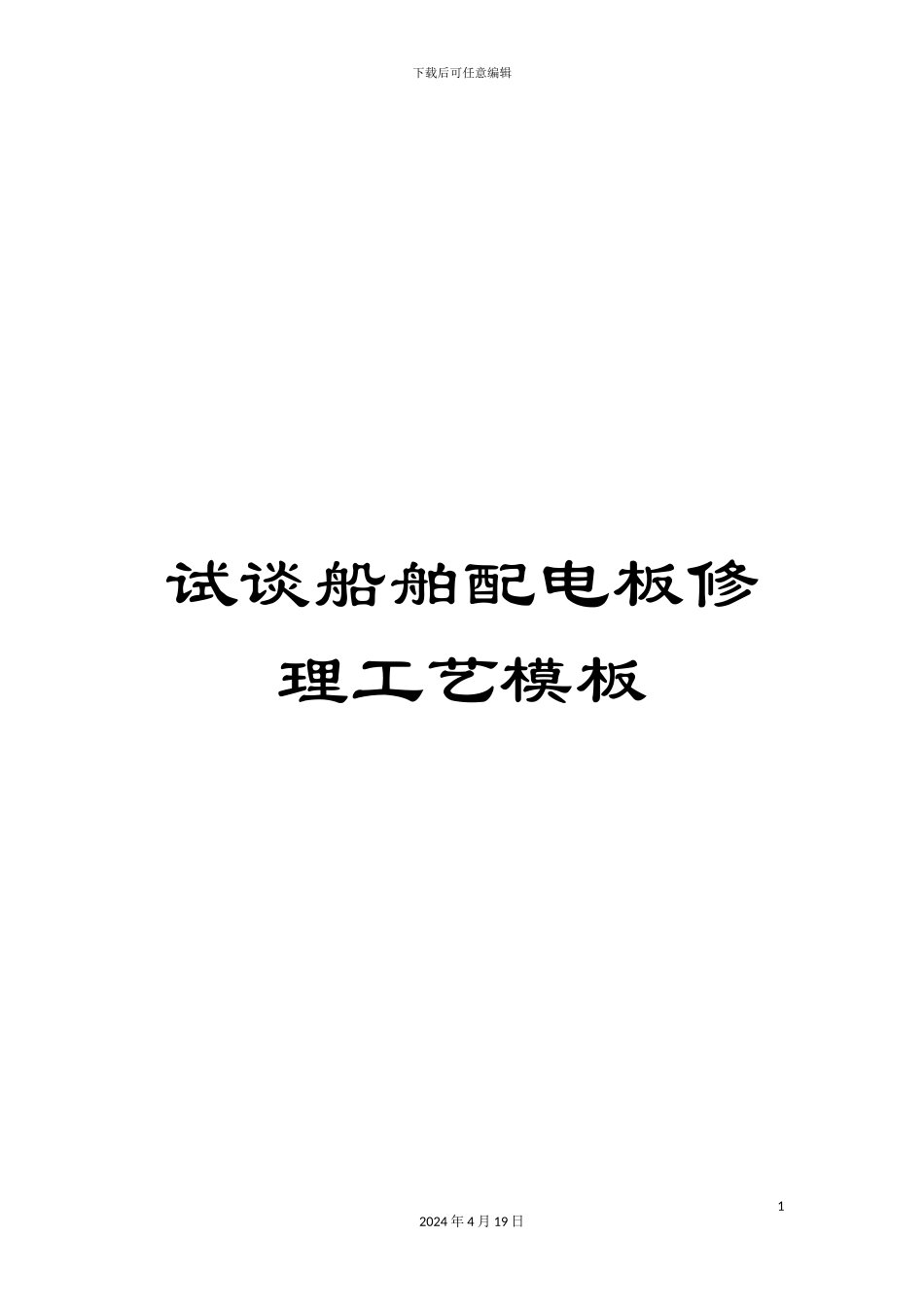

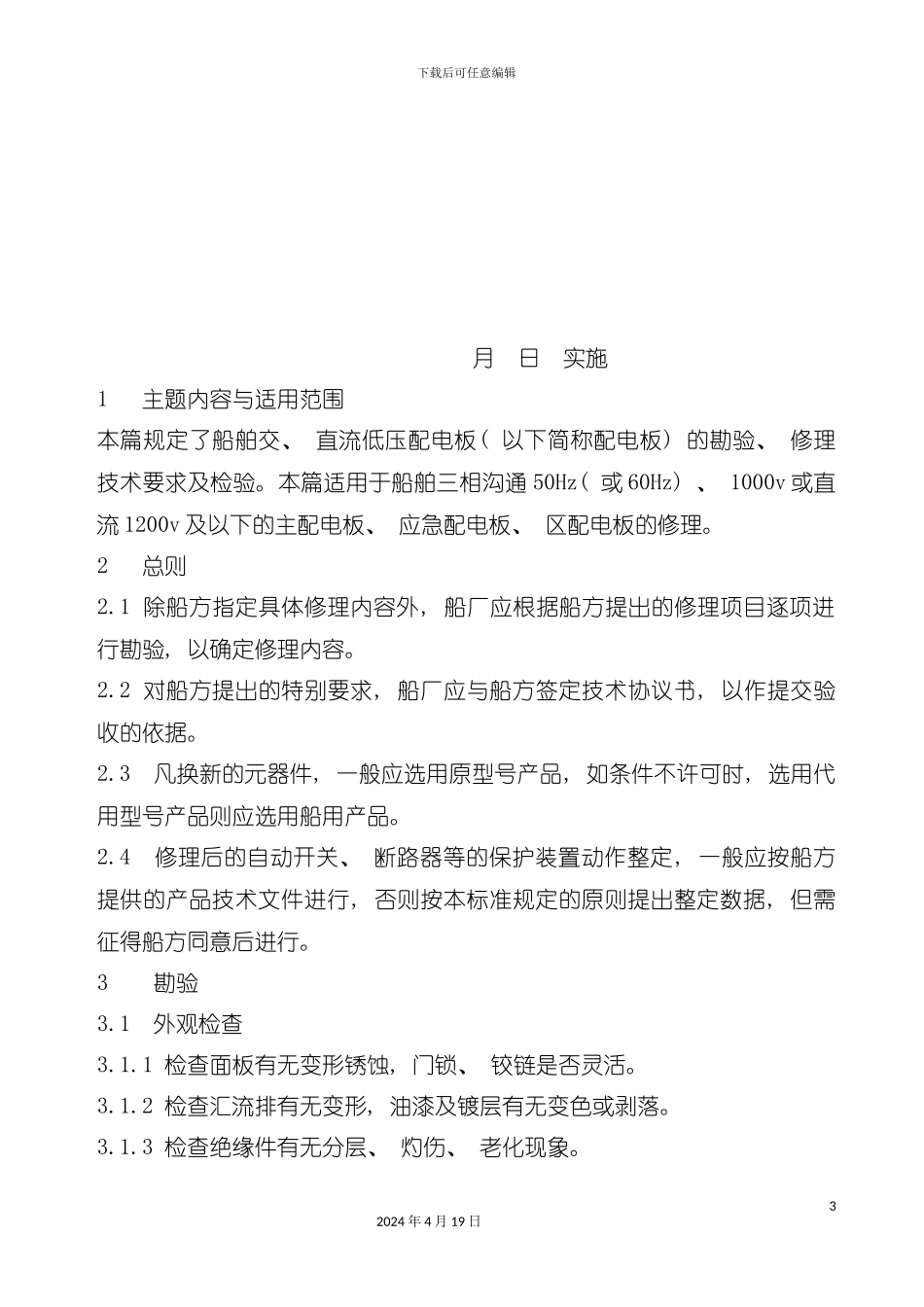

下载后可任意编辑试谈船舶配电板修理工艺模板12024 年 4 月 19 日南通中远船务工程有限公司通用工艺 NTS-D04001 船舶配电板修理工艺编制: 校对: 审核: 审定: 下载后可任意编辑 月 日 实施1 主题内容与适用范围本篇规定了船舶交、 直流低压配电板( 以下简称配电板) 的勘验、 修理技术要求及检验。本篇适用于船舶三相沟通 50Hz( 或 60Hz) 、 1000v 或直流 1200v 及以下的主配电板、 应急配电板、 区配电板的修理。2 总则2.1 除船方指定具体修理内容外, 船厂应根据船方提出的修理项目逐项进行勘验, 以确定修理内容。2.2 对船方提出的特别要求, 船厂应与船方签定技术协议书, 以作提交验收的依据。2.3 凡换新的元器件, 一般应选用原型号产品, 如条件不许可时, 选用代用型号产品则应选用船用产品。2.4 修理后的自动开关、 断路器等的保护装置动作整定, 一般应按船方提供的产品技术文件进行, 否则按本标准规定的原则提出整定数据, 但需征得船方同意后进行。3 勘验3.1 外观检查3.1.1 检查面板有无变形锈蚀, 门锁、 铰链是否灵活。3.1.2 检查汇流排有无变形, 油漆及镀层有无变色或剥落。3.1.3 检查绝缘件有无分层、 灼伤、 老化现象。32024 年 4 月 19 日下载后可任意编辑3.1.4 检查各连接导线绝缘是否有发粘、 老化现象。3.1.5 检查开关、 按钮、 指示灯、 仪表、 熔断器、 标牌等是否齐全, 色标是否正确。3.1.6 检查自动开关、 断路器的转换机构操作是否灵活, 触点接触是否良好。3.1.7 检查紧固件、 接线柱等防蚀层有无损坏; 接地是否良好。3.2 通电前测量绝缘电阻, 并确认符合下述状态; a、电器元件基本齐全、 完好; b、线路连接完好、 正确; c、绝缘电阻不低于 0.1MΩ。3.2.2 检查自动开关、 断路器等动作及部分工作是否正确可靠。3.2.3 检查指示灯、 仪表指示的正确性。3.2.4 检查电气联锁是否正确、 可靠。3.3 勘验记录勘验结果应作记录, 用以确定检修内容及作为验收依据。4 修理技术要求4.1 结构4.1.1 面板局部整形, 应使变形部位尽量恢复原状, 保持面板坚固平整。4.1.2 面板换新, 应按原来结构、 形状、 尺寸制作。箱体制造应坚固平整, 焊接牢固均匀, 无明显变形。4.1.3 所有的金属结构除材料本身有较好耐腐蚀性能外, 均应有可靠的保护层。4.1.4 门铰链修理后应保证门开关灵活, 开启角度不小于 90°, 关闭后应平整不松动。4.1.5 ...
