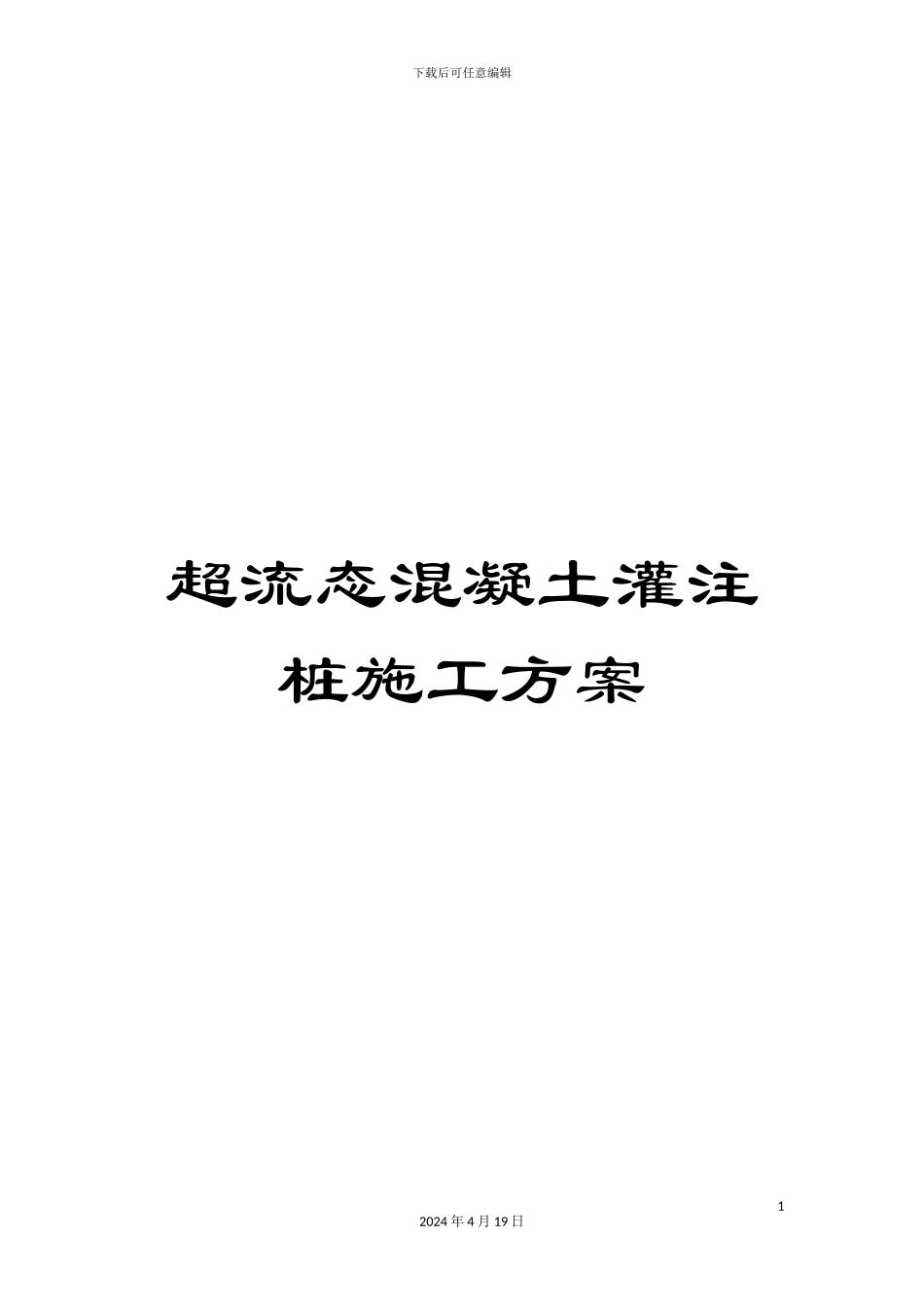

超流态混凝土灌注桩施工方案

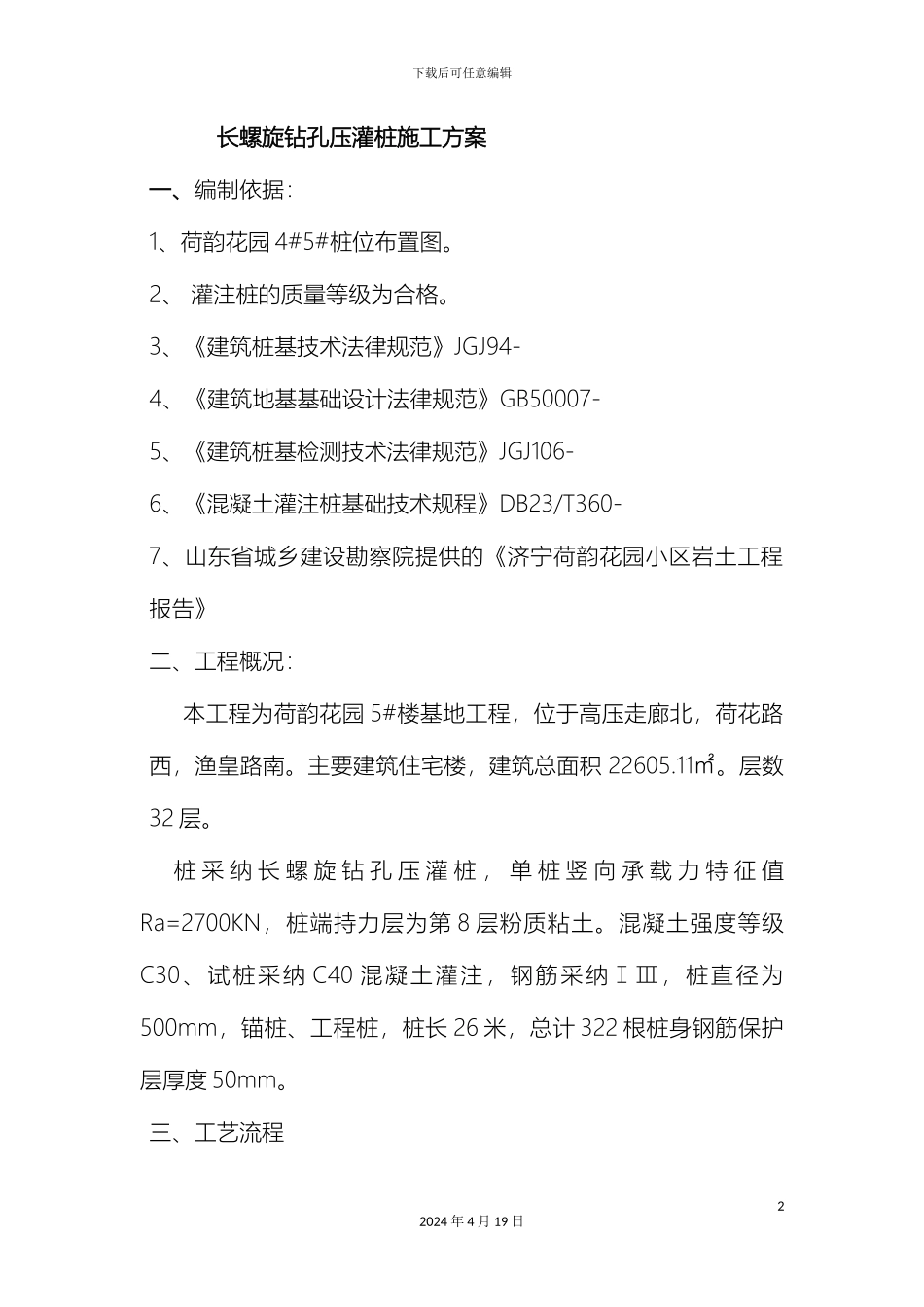

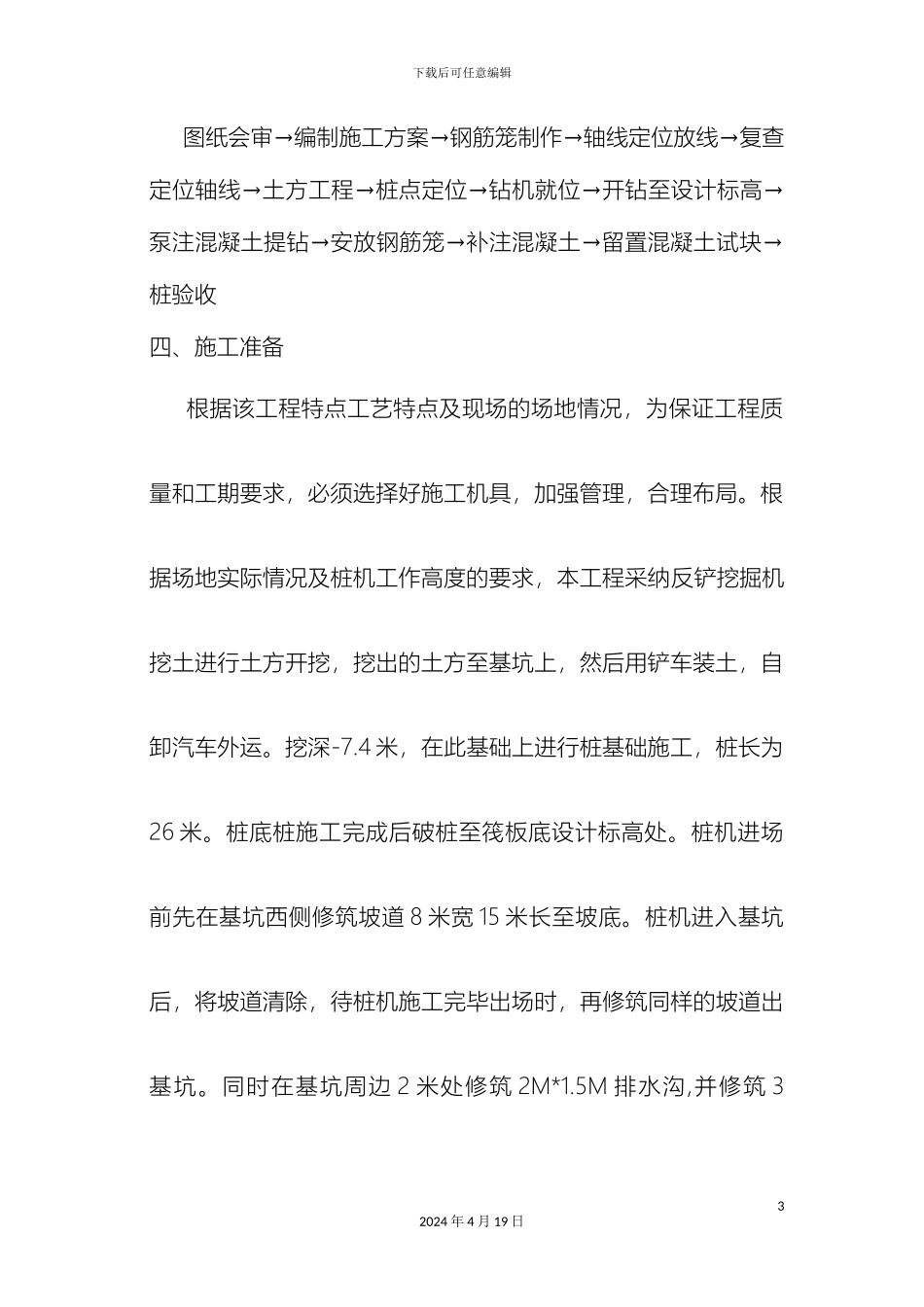

下载后可任意编辑超流态混凝土灌注桩施工方案12024 年 4 月 19 日下载后可任意编辑长螺旋钻孔压灌桩施工方案一、编制依据：1、荷韵花园 4#5#桩位布置图。2、 灌注桩的质量等级为合格。3、《建筑桩基技术法律规范》JGJ94- 4、《建筑地基基础设计法律规范》GB50007- 5、《建筑桩基检测技术法律规范》JGJ106- 6、《混凝土灌注桩基础技术规程》DB23/T360- 7、山东省城乡建设勘察院提供的《济宁荷韵花园小区岩土工程报告》二、工程概况：本工程为荷韵花园 5#楼基地工程，位于高压走廊北，荷花路西，渔皇路南。主要建筑住宅楼，建筑总面积 22605.11㎡。层数32 层。桩 采 纳 长 螺 旋 钻 孔 压 灌 桩 ， 单 桩 竖 向 承 载 力 特 征 值Ra=2700KN，桩端持力层为第 8 层粉质粘土。混凝土强度等级C30、试桩采纳 C40 混凝土灌注，钢筋采纳ⅠⅢ，桩直径为500mm，锚桩、工程桩，桩长 26 米，总计 322 根桩身钢筋保护层厚度 50mm。三、工艺流程22024 年 4 月 19 日下载后可任意编辑图纸会审→编制施工方案→钢筋笼制作→轴线定位放线→复查定位轴线→土方工程→桩点定位→钻机就位→开钻至设计标高→泵注混凝土提钻→安放钢筋笼→补注混凝土→留置混凝土试块→桩验收四、施工准备 根据该工程特点工艺特点及现场的场地情况，为保证工程质量和工期要求，必须选择好施工机具，加强管理，合理布局。根据场地实际情况及桩机工作高度的要求，本工程采纳反铲挖掘机挖土进行土方开挖，挖出的土方至基坑上，然后用铲车装土，自卸汽车外运。挖深-7.4 米，在此基础上进行桩基础施工，桩长为26 米。桩底桩施工完成后破桩至筏板底设计标高处。桩机进场前先在基坑西侧修筑坡道 8 米宽 15 米长至坡底。桩机进入基坑后，将坡道清除，待桩机施工完毕出场时，再修筑同样的坡道出基坑。同时在基坑周边 2 米处修筑 2M*1.5M 排水沟,并修筑 3 32024 年 4 月 19 日下载后可任意编辑M*3M*2M 集水井四处。1、 图纸会审：组织有关人员仔细看图和地址报告，将图中存在的问题在施工前解决，并将桩点统一编号。2、 建设、监理、施工单位、检测单位四方共同到市质量监督站确定检测桩的位置。3、编制施工方案，根据施工图纸和国家有关法律规范、规程及确保工程质量，编制科学可行、经济的施工方案，能够正确的指导施工。4、施工机械选择根据该工程的工程量和估计施工进度为选择配备一台步履式超流态砼桩机、一台 HTB80 ...
