超高超大梁模板支撑施工方案

超高超大梁模板支撑施工方案_第1页
1/130
超高超大梁模板支撑施工方案_第2页
2/130
超高超大梁模板支撑施工方案_第3页
3/130

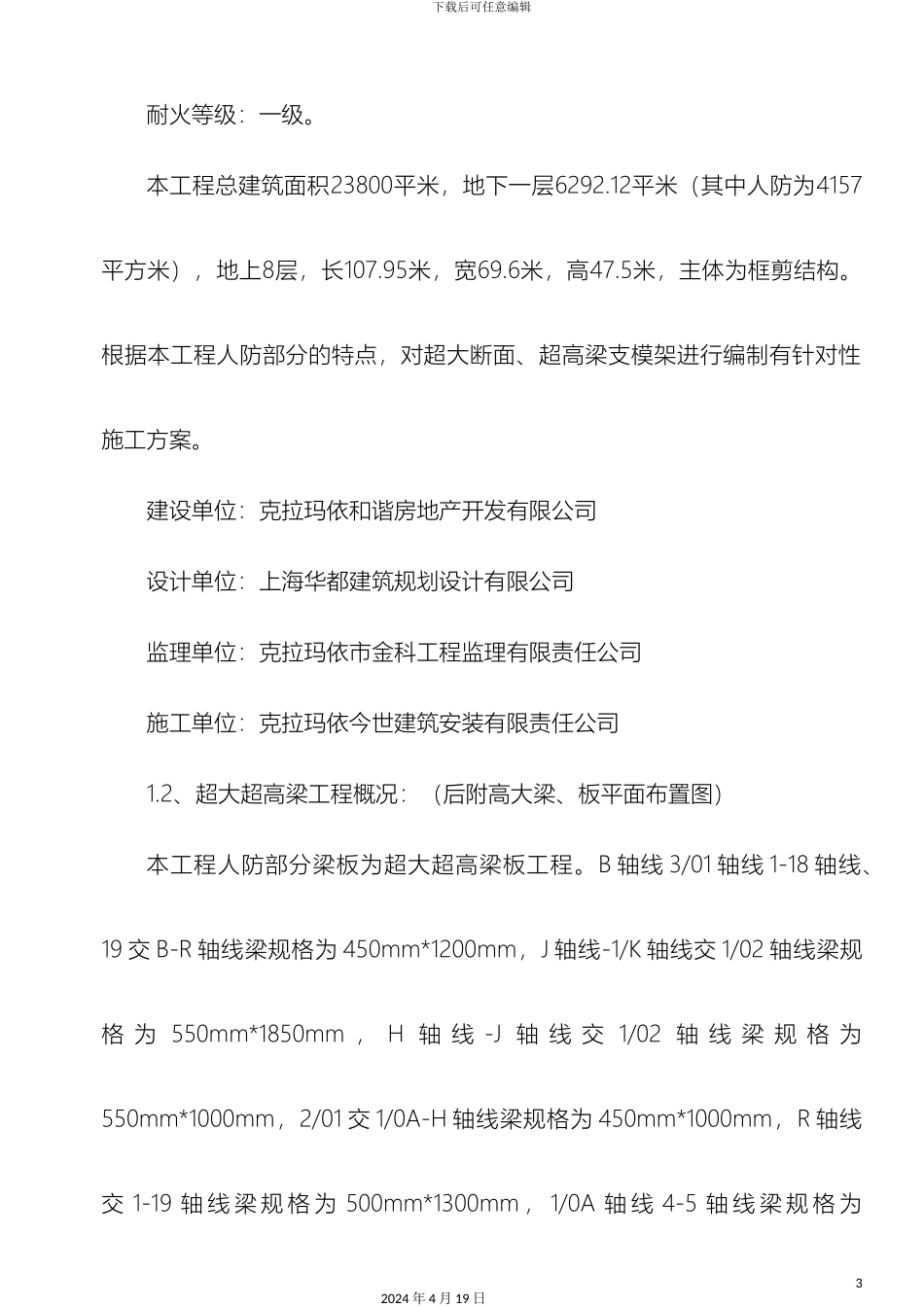

下载后可任意编辑超高超大梁模板支撑施工方案12024 年 4 月 19 日第一章、工程概况:1.1、工程概况工程名称:和谐领城大厦 建设地点:克拉玛依市城南商务区,北邻兴开路,南邻兴业路,东邻吉祥路。工程性质:该工程由商业、办公楼、地下一层平常车库(战时两个二等人员掩蔽部)、设备用房组成。建筑呈“回”字形布置,中间为下沉式广场,地上共 8 层,1-2 层为商铺,3-8 层为办公及设备用房,建筑高度为 39.75 米,室内外高差 0.15 米。地下一层为平常车库(两个二等人员隐蔽部)、商铺和设备用房。建筑层数:地下 1 层,地上 8 层。设计使用年限:50 年。结构类型:钢筋混凝土框架结构。抗震等级:7 度下载后可任意编辑耐火等级:一级。本工程总建筑面积23800平米,地下一层6292.12平米(其中人防为4157平方米),地上8层,长107.95米,宽69.6米,高47.5米,主体为框剪结构。根据本工程人防部分的特点,对超大断面、超高梁支模架进行编制有针对性施工方案。建设单位:克拉玛依和谐房地产开发有限公司设计单位:上海华都建筑规划设计有限公司监理单位:克拉玛依市金科工程监理有限责任公司 施工单位:克拉玛依今世建筑安装有限责任公司1.2、超大超高梁工程概况:(后附高大梁、板平面布置图)本工程人防部分梁板为超大超高梁板工程。B 轴线 3/01 轴线 1-18 轴线、19 交 B-R 轴线梁规格为 450mm*1200mm,J 轴线-1/K 轴线交 1/02 轴线梁规格 为 550mm*1850mm , H 轴 线 -J 轴 线 交 1/02 轴 线 梁 规 格 为550mm*1000mm,2/01 交 1/0A-H 轴线梁规格为 450mm*1000mm,R 轴线交 1-19 轴 线 梁 规 格 为 500mm*1300mm , 1/0A 轴 线 4-5 轴 线 梁 规 格 为32024 年 4 月 19 日下载后可任意编辑450mm*1600mm。1/0A-A 轴线交 3/01-19 轴线、2/01-3/01 轴线交 1/0A-L 轴线、1/01-1/19 轴线交 R-1/R 轴线、B 轴线-R 轴线交 19-1/19 轴线为 350mm 厚混凝土顶板。2/01-1 轴线交 A-R 轴线、3/01-19 交 Q-R 轴线、18-19 轴线交 B-R 轴线、A-C轴线交 2/01-19 轴线为 250 厚混凝土顶板。根据对《危险性较大的分部分项工程安全管理办法》建质[ ]87 号文件与本工程的参照进行设计编制。 由于超大断面、超高梁支模架的框架梁存在一定的安全风险,各级施工管理人员和操作人员,必须认真对待,认真施工,严格根据安全规程操作,牢记“安全第一,预防...
