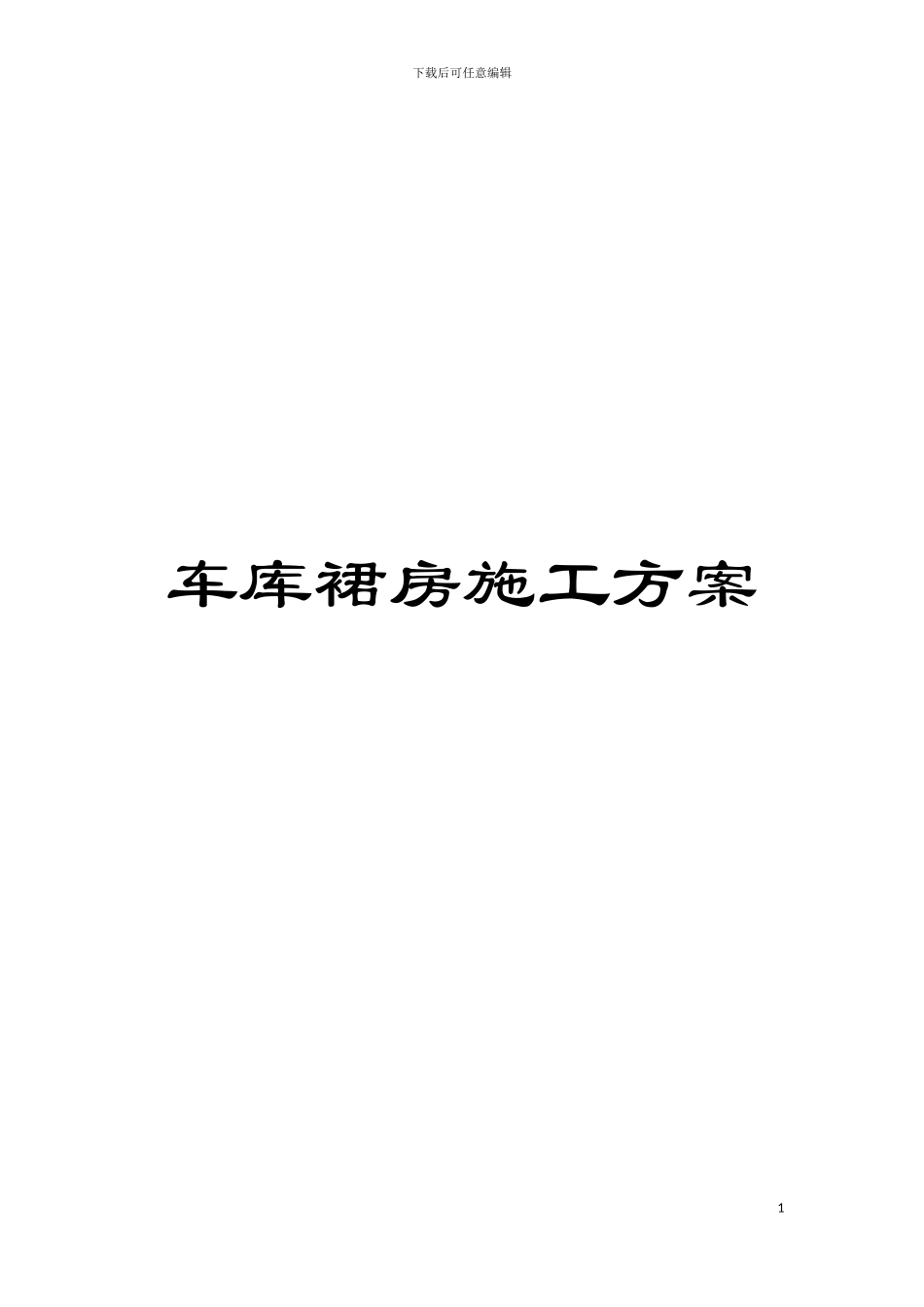

车库裙房施工方案模板

下载后可任意编辑车库裙房施工方案1西安医学院第二附属医院职工住宅楼 车库 裙 房 施 工 方 案 编制: 审核: 审批: 浙江海天西安医学院第二附属医院职工住宅工程项目部 一、 工程概况: ◆建筑状况: 地下一层, 层高 3.6m。车辆放置为两层升降横移半地坑式。东西 140.6m, 南北 35.5 和 16.9m。面积 3231㎡。设集水坑 13 个, 采光通风口个, 楼梯六处, 车辆进出口两处。◆结构状况: ⑴ －7.15m 设 10㎝厚 C15 砼垫层,1.5㎜厚 YTL－A 型自粘橡胶高分子防水卷材二道,5㎝厚 C20 细石砼保护层。⑵ 300㎜厚筏形基础, 配筋三级14@200 双向拉通设置。⑶ 地梁为 350×500㎜, 上翻筏板 100㎜高。外围档土墙厚均为300㎜, 连墙柱及框支柱截面为 600×600㎜。⑷ 筏形基础、 外档土墙及顶板混凝土强度等级 C45, 抗渗等级0.6Mpd。内墙、 柱混凝土强度等级 C45。⑸ 车库内通道垫土厚度 3.83m,外通道为砼架空通道。⑹ 车库顶板砼隨打隨压光, 从下向上: 70㎜厚挤塑聚苯乙稀泡沫板保温层, 20㎜厚 1: 2 水泥砂浆找平层, 1.5㎜厚 YTL－A下载后可任意编辑型自粘橡胶高分子防水卷材二道, 干鋪 350g 沥青油毡一道, 70 ㎜ 厚 C20 细 石 砼 保 护 层 中 设  6@200 双 向 钢 筋 网 , 砼6000×6000㎜分仓, 缝宽 20㎜, 缝内嵌密封油膏。二、 施工工艺及流程: ◆工艺流程: 定位→平整基面→夯实→放垫层线→浇垫层砼→作防水层及保护层→防水验收→定位筏板边线及墙、 柱定位( 色漆标识) →监理验线→绑扎筏板底部钢筋→验收取样→绑扎( 焊牢) 墙、 柱竖筋及马凳筋→绑扎筏板上部钢筋及连梁纲筋→予埋电线管、 焊接接地网→安放后浇带及外墙水平施工缝处止水带、 钢板网→验收取样→支设模板及放置测温孔钢管→模板验收→浇灌混凝土→混凝土保温覆盖→墙、 柱放线→绑扎墙、 柱钢筋→予埋管件→验收→模板支设→验收→浇灌墙、 柱混凝土→混凝土保温覆盖→支设顶板模板→绑扎顶板钢筋→验收取样→浇灌混凝土→混凝土保温覆盖→拆除模板→內装修◆施工工艺: 1. 100㎜厚 C15 砼垫层施工: 根椐岩土工程勘察报告,－7.15m为 , 粘土, 因此, 按标高平整好后, 均匀洒水, 使含水率在 16%～20%之间, 用蛙式打夯机排打两遍, 按基础后浇带部位, 分段施工砼垫层。2. 专业防水施工队作防水层, 防水层上用 350g 油毡作保护层, 油毡保护层上用 C20 砼作 50㎜厚...
