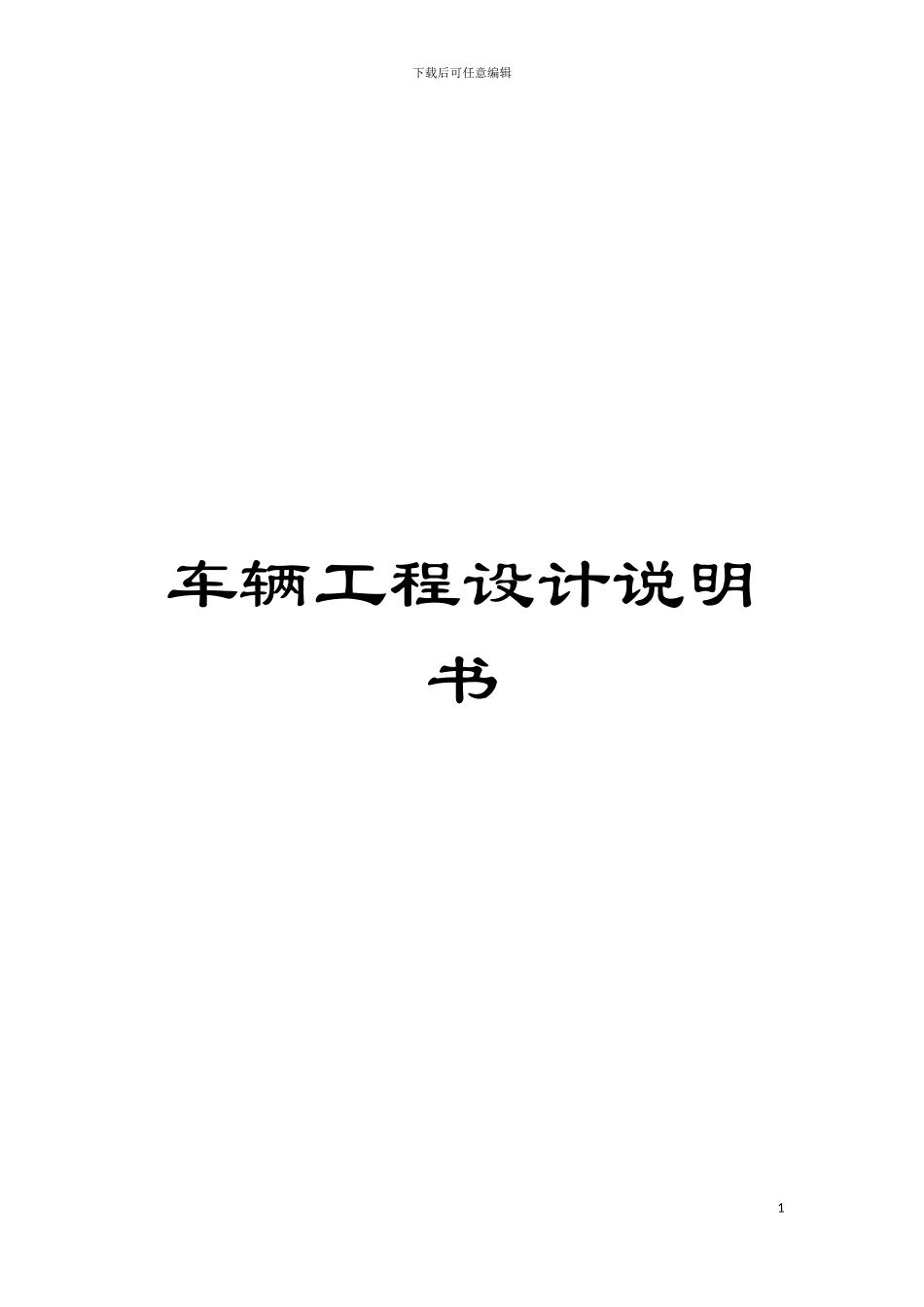

车辆工程设计说明书模板

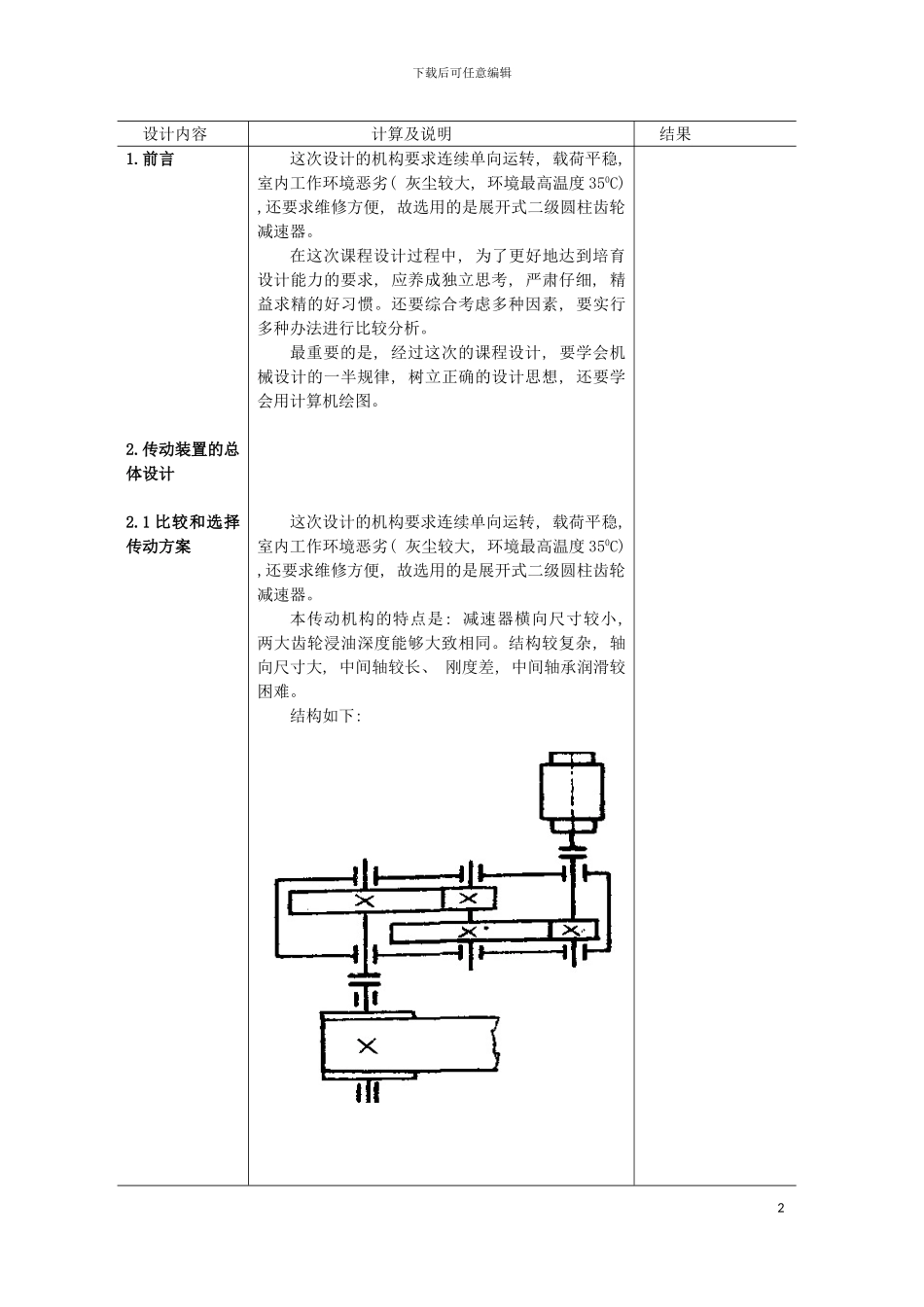

下载后可任意编辑车辆工程设计说明书1下载后可任意编辑设计内容计算及说明结果1.前言2.传动装置的总体设计2.1 比较和选择传动方案这次设计的机构要求连续单向运转, 载荷平稳, 室内工作环境恶劣( 灰尘较大, 环境最高温度 350C) ,还要求维修方便, 故选用的是展开式二级圆柱齿轮减速器。在这次课程设计过程中, 为了更好地达到培育设计能力的要求, 应养成独立思考, 严肃仔细, 精益求精的好习惯。还要综合考虑多种因素, 要实行多种办法进行比较分析。最重要的是, 经过这次的课程设计, 要学会机械设计的一半规律, 树立正确的设计思想, 还要学会用计算机绘图。这次设计的机构要求连续单向运转, 载荷平稳, 室内工作环境恶劣( 灰尘较大, 环境最高温度 350C) ,还要求维修方便, 故选用的是展开式二级圆柱齿轮减速器。本传动机构的特点是: 减速器横向尺寸较小, 两大齿轮浸油深度能够大致相同。结构较复杂, 轴向尺寸大, 中间轴较长、 刚度差, 中间轴承润滑较困难。结构如下: 2下载后可任意编辑设计内容计算及说明结果2.2 电动机的选择2.2.1 电动机类型2.2.2 确定电动机功率2.2.3 确定电动机转速2.2.4 选定电动机2.3 计算总传动比和分配各级传动比参数 题号 9输送带工作拉力 F/KN4.2输送带工作速度 v(m/s)1.9滚筒直径 D(mm)450选用 Y 系列三相异步电动机工作机的效率 传动装置中各部分的效率, 查机械设计课程设计手册表 1-78 级精度的一般齿轮传动效率 高速级弹性联轴器传动效率 低速级齿式联轴器传动效率 滚子轴承传动效率 电动机至工作机之间传动装置的总效率 工作机所需功率所需电动机功率采纳同步转速 1500r/min查出电动机型号为 Y160L-4,其额定功率为 11kW, 满载转速 1460r/min。基本符合题目所需的要求。3下载后可任意编辑设计内容计算及说明结果2.3.1 工作机转速2.3.2 分配各级传动比2.4 计算传动装置运动及动力参数2.4.1 计算各轴转速2.4.2 计算各轴输入功率总传动比i= i1 i2i1=(1.3～1.5)i2 取 i1=1.5i2 则 i1=5.2, i2=3.5式中: nm—为电动机满载转速,r/min; nⅠ、 nⅡ、 nⅢ —分别为Ⅰ、 Ⅱ、 Ⅲ轴转速,r/min;Ⅰ 为高速轴,Ⅲ 为低速轴.式中: Pd—为电动机输出功率,KW; PⅠ、 PⅡ、 PⅢ —分别为Ⅰ、 Ⅱ、 Ⅲ轴输入功率,KW; i1=5.2i2=3.54下载后可任意编辑 —依次为电动机与Ⅰ轴Ⅱ轴Ⅲ轴的传动效率。设计内容计算及说明结果5下载后可任意编辑2.4.3 计算各轴...
