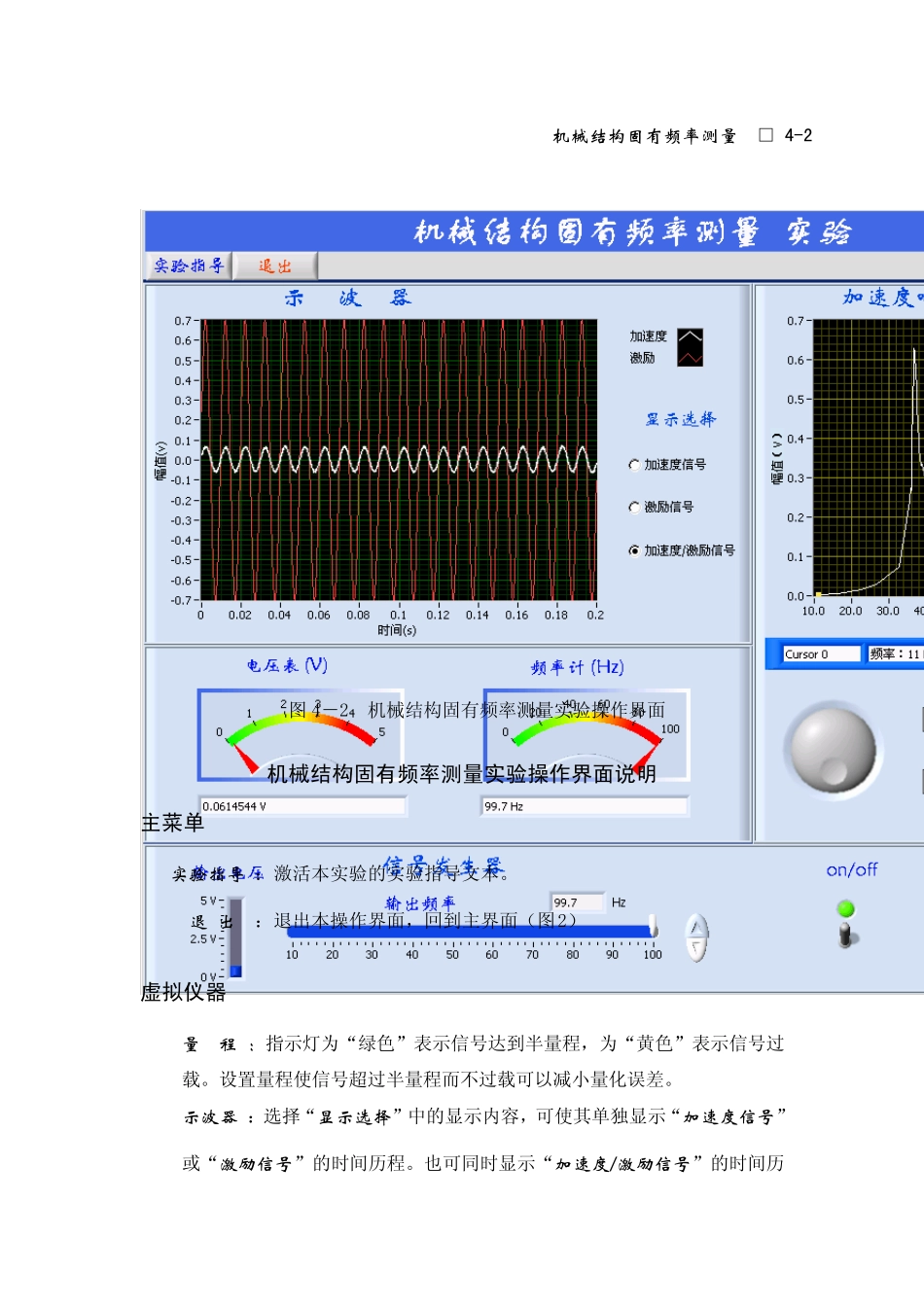

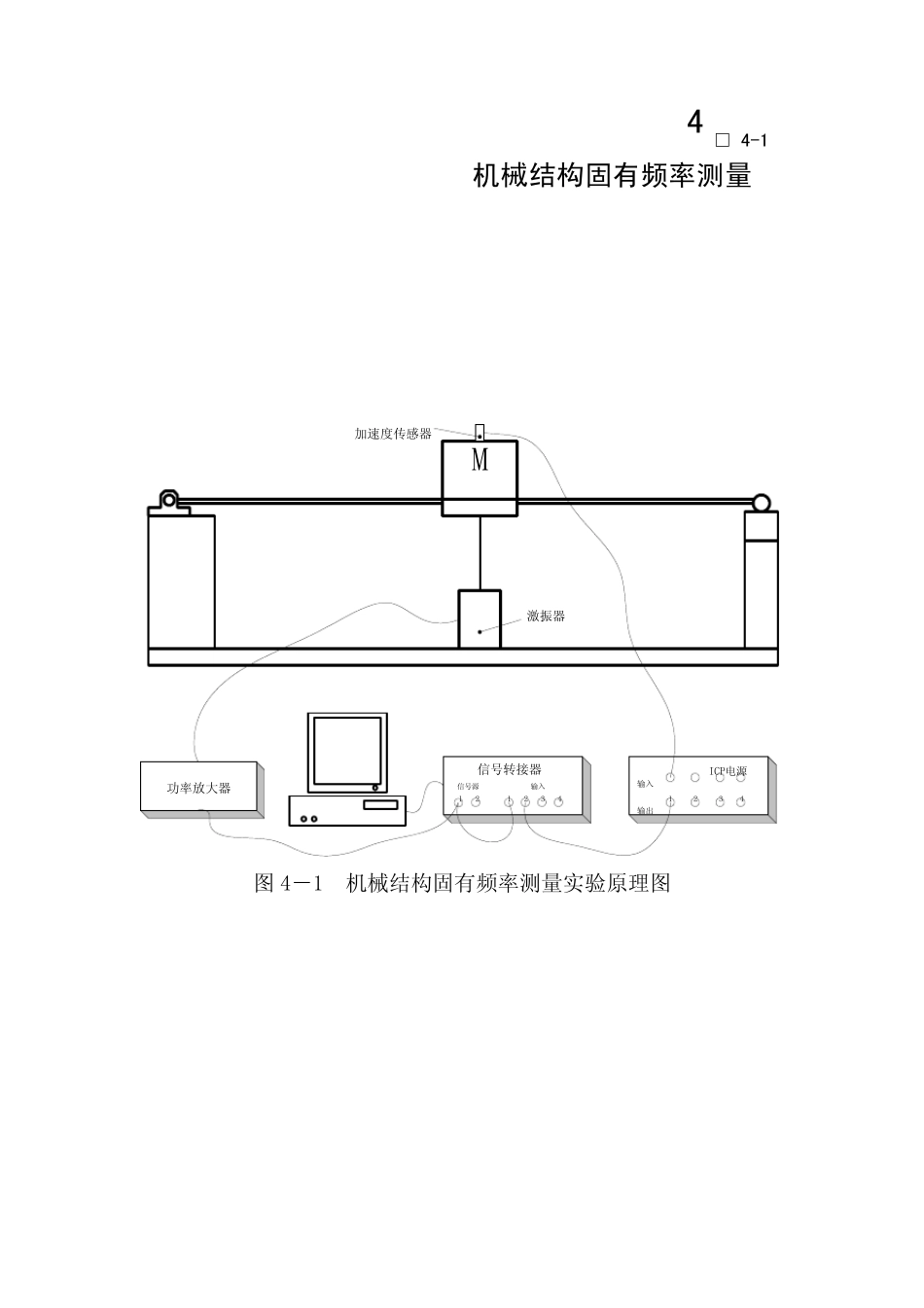

4 □ 4-1 机械结构固有频率测量 功率放大器信号转接器输入信号源1 2 3 4输入输出1 2 3 4激振器加速度传感器ICP电源1 2M 图4－1 机械结构固有频率测量实验原理图 机 械 结 构 固 有 频 率 测 量 □ 4-2 图4－2 机械结构固有频率测量实验操作界面 机械结构固有频率测量实验操作界面说明 主菜单 实 验 指 导 ：激活本实验的实验指导文本。 退 出 ：退出本操作界面，回到主界面（图2） 虚拟仪器 量 程 ： 指示灯为“绿色”表示信号达到半量程，为“黄色”表示信号过载。设置量程使信号超过半量程而不过载可以减小量化误差。 示 波 器 ：选择“显 示 选 择 ”中的显示内容，可使其单独显示“加 速 度 信 号 ”或“激 励 信 号 ”的时间历程。也可同时显示“加 速 度 /激 励 信 号 ”的时间历程。 机 械 结 构 固 有 频 率 测 量 □ 4-3 电 压 表 ：显示加速度信号的电压值。 频 率 计 ：显示加速度信号的频率。 信 号 发 生 器 ：输出一定电压和频率的简谐信号。用“On/Off”开启或关闭信号发生器。 加 速 度 响 应 幅 频 曲 线 ： 绘制加速度幅频曲线 拾 取 数 据 : 拾取电压表和频率计当前的读数，由目前已经拾取的全部数据绘制加速度幅频曲线。若重复拾取同一频率的数据，则当前拾取的数据将覆盖过去拾取的同频率的数据。 重 新 拾 取 : 将拾取的全部数据清除，重新拾取电压表和频率计当前的读数。 ：操作光标，显示光标所在位置的振动频率和幅值。 坐 标 ：将加速度幅频=曲线的纵坐标以线性“Linear”或对数“Log”格式显示。 机 械 结 构 固 有 频 率 测 量 □ 4-4 一、实验目的 • 巩固和提高振动测试设备的安装和操作技术。 • 了解和掌握机械结构加速度幅频特性曲线的测量方法以及如何由幅频特性曲线得到结构的固有频率。 二、实验仪器 • 单自由度系统试件 1件 • 激振器及功率放大器 1套 • 加速度传感器（ICP 式） 1只 • ICP 电源(即ICP 信号调节器)4 通道 1 台 • 信号发生器 1台 • 电压表 1台 • 频率计 1台 • 示波器 1台 其中：信号发生器、电压表、频率计和示波器由计算机虚拟提供。 三、实验方法及步骤 1、装配实验系统 • 按图4－1 将综合实验台装配成单自由度系统。 • 按1 节所述的方法和要求安装激振器和加速度传感器。 • 按图4－1 连接...
