载货电梯设计计算书

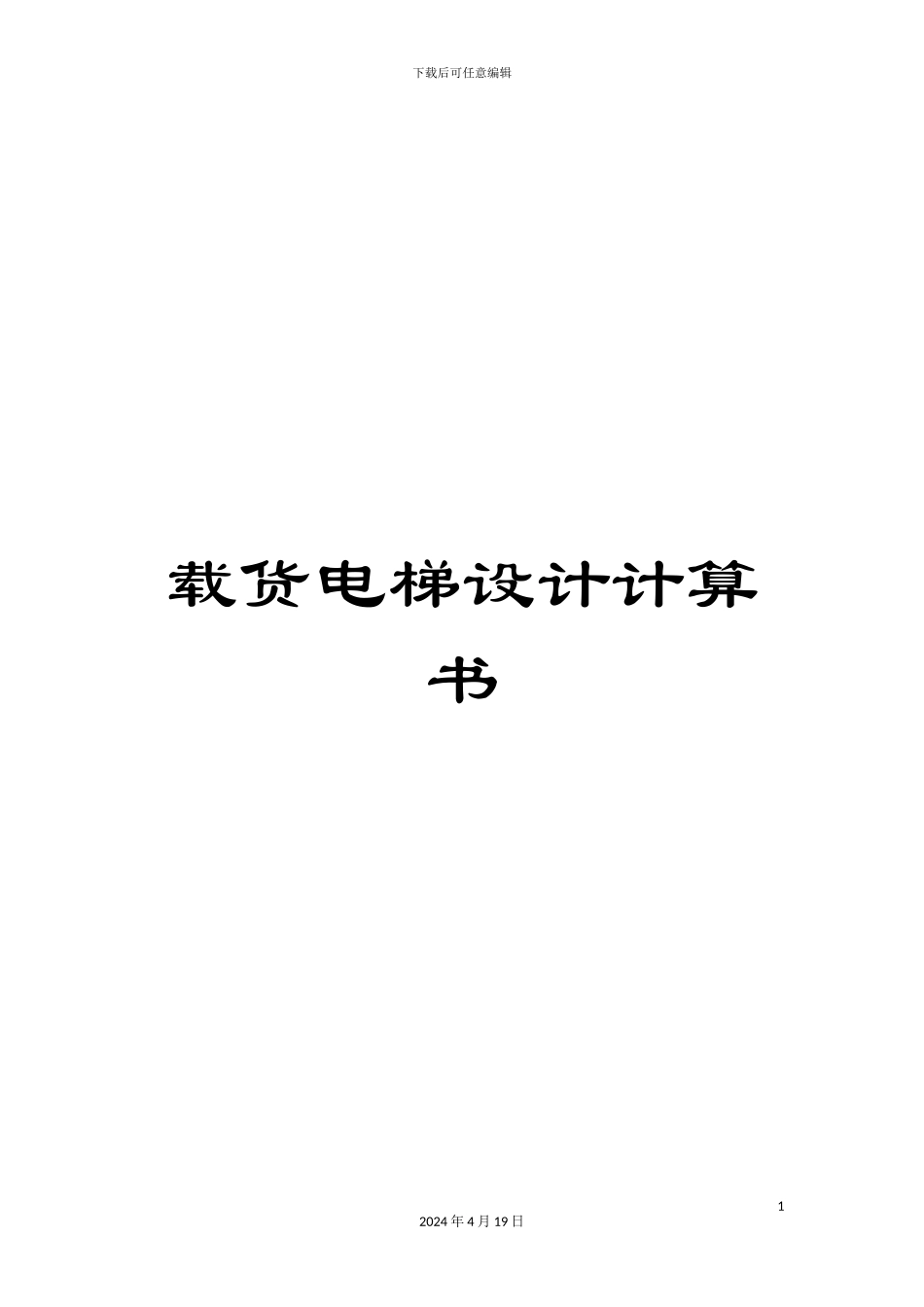

载货电梯设计计算书_第1页
1/43

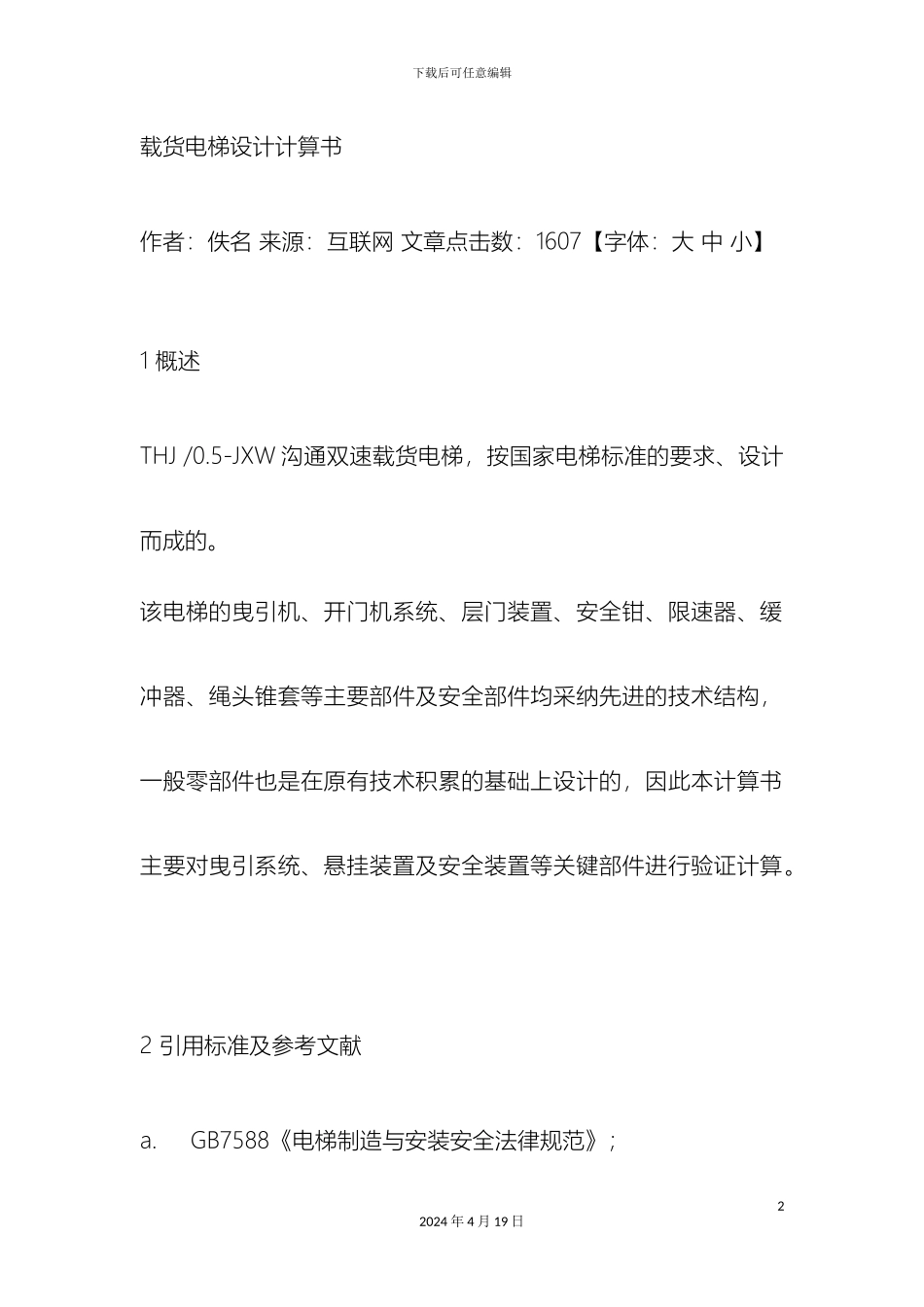

载货电梯设计计算书_第2页
2/43

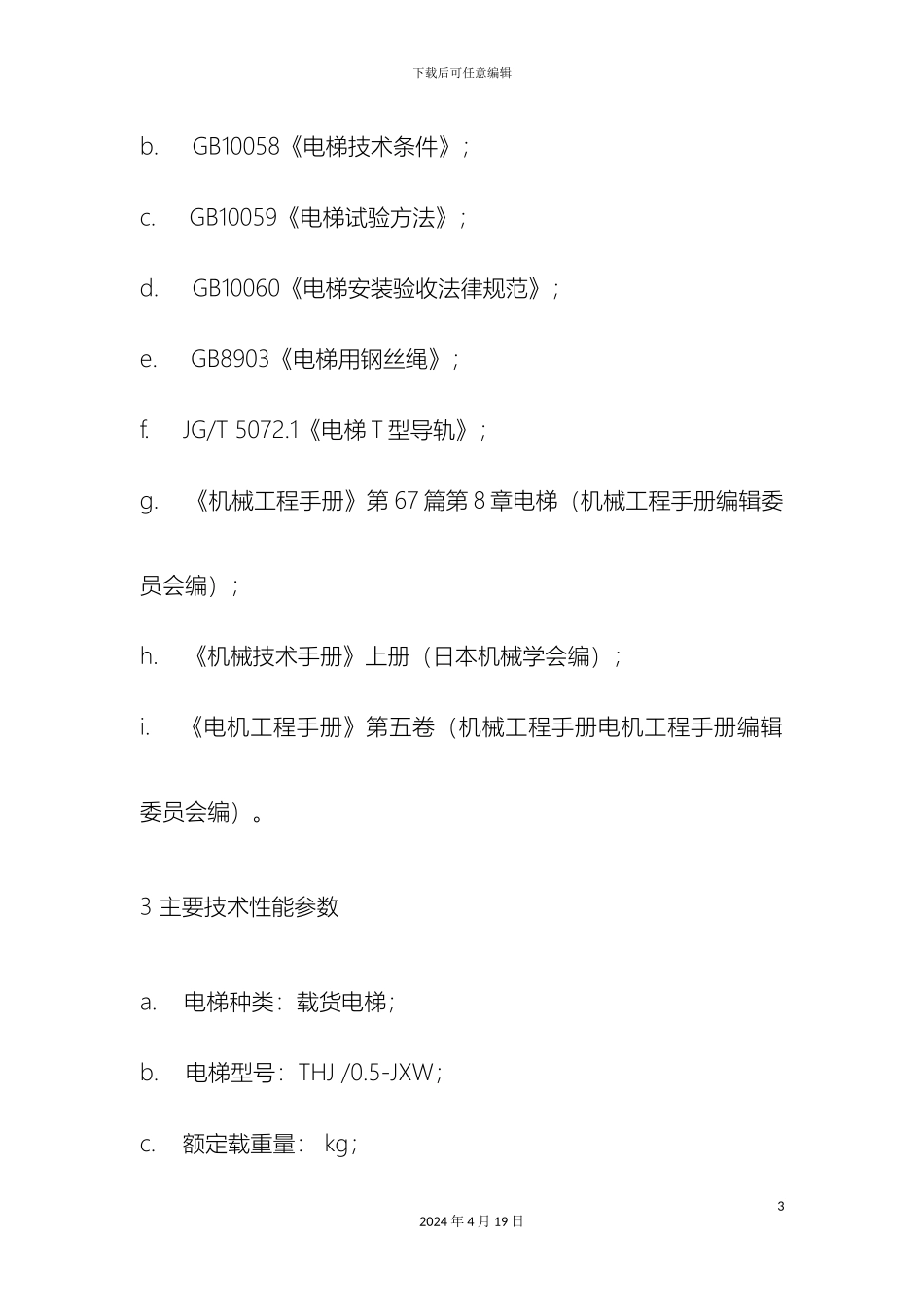

载货电梯设计计算书_第3页
3/43
下载后可任意编辑载货电梯设计计算书12024 年 4 月 19 日下载后可任意编辑载货电梯设计计算书 作者:佚名 来源:互联网 文章点击数:1607【字体:大 中 小】1 概述 THJ /0.5-JXW 沟通双速载货电梯,按国家电梯标准的要求、设计而成的。 该电梯的曳引机、开门机系统、层门装置、安全钳、限速器、缓冲器、绳头锥套等主要部件及安全部件均采纳先进的技术结构,一般零部件也是在原有技术积累的基础上设计的,因此本计算书主要对曳引系统、悬挂装置及安全装置等关键部件进行验证计算。 2 引用标准及参考文献 a. GB7588《电梯制造与安装安全法律规范》; 22024 年 4 月 19 日下载后可任意编辑b. GB10058《电梯技术条件》; c. GB10059《电梯试验方法》; d. GB10060《电梯安装验收法律规范》; e. GB8903《电梯用钢丝绳》; f. JG/T 5072.1《电梯 T 型导轨》; g. 《机械工程手册》第 67 篇第 8 章电梯(机械工程手册编辑委员会编); h. 《机械技术手册》上册(日本机械学会编); i. 《电机工程手册》第五卷(机械工程手册电机工程手册编辑委员会编)。 3 主要技术性能参数 a. 电梯种类:载货电梯; b. 电梯型号:THJ /0.5-JXW; c. 额定载重量: kg; 32024 年 4 月 19 日下载后可任意编辑d. 额定速度:0.5m/s; e. 轿厢尺寸:1500mm?2700mm?2200mm; f. 开门尺寸:1500mm?2100mm(双折自动门); g. 曳 引 比:2:1; h. 拖动方式:沟通双速; i. 控制方式:微机集选控制; j. 最大提升高度:30m; k. 最大停层站数:10 层; 4 曳引系统的计算 4.1 电动机功率的计算 电梯曳引机的起、制动及正、反转频繁,且负载变化大,工作运行情况复杂,要精确计算电动机功率是很复杂的,根据机械工程手册的推举,一般按下式计算电动机功率: 42024 年 4 月 19 日下载后可任意编辑(1-Kp)Q?V Pd=————— 102? 式中: Pd—电动机功率,kW; KP—电梯平衡系数,根据电梯标准规定 Kp 在 0.40~0.50 范围内,取 Kp=0.45; Q—电梯额定载重量,Q= kg; V—电梯额定速度,V=0.5m/s; ?—电梯的机械总效率,?=0.5~0.55,对于斜齿轮曳引 机考虑 2:1 绕法,机械效率比较高,取?=0.5; 则: (1-0.45)? ?0.5 Pd=——————————≈10.8kW 102?0.5 52024 年 4 月 19 日下载后可任意编辑4.2 曳引机的选用 根据电梯的主要技术参数、...
