国内项目设计文件编制统一规定

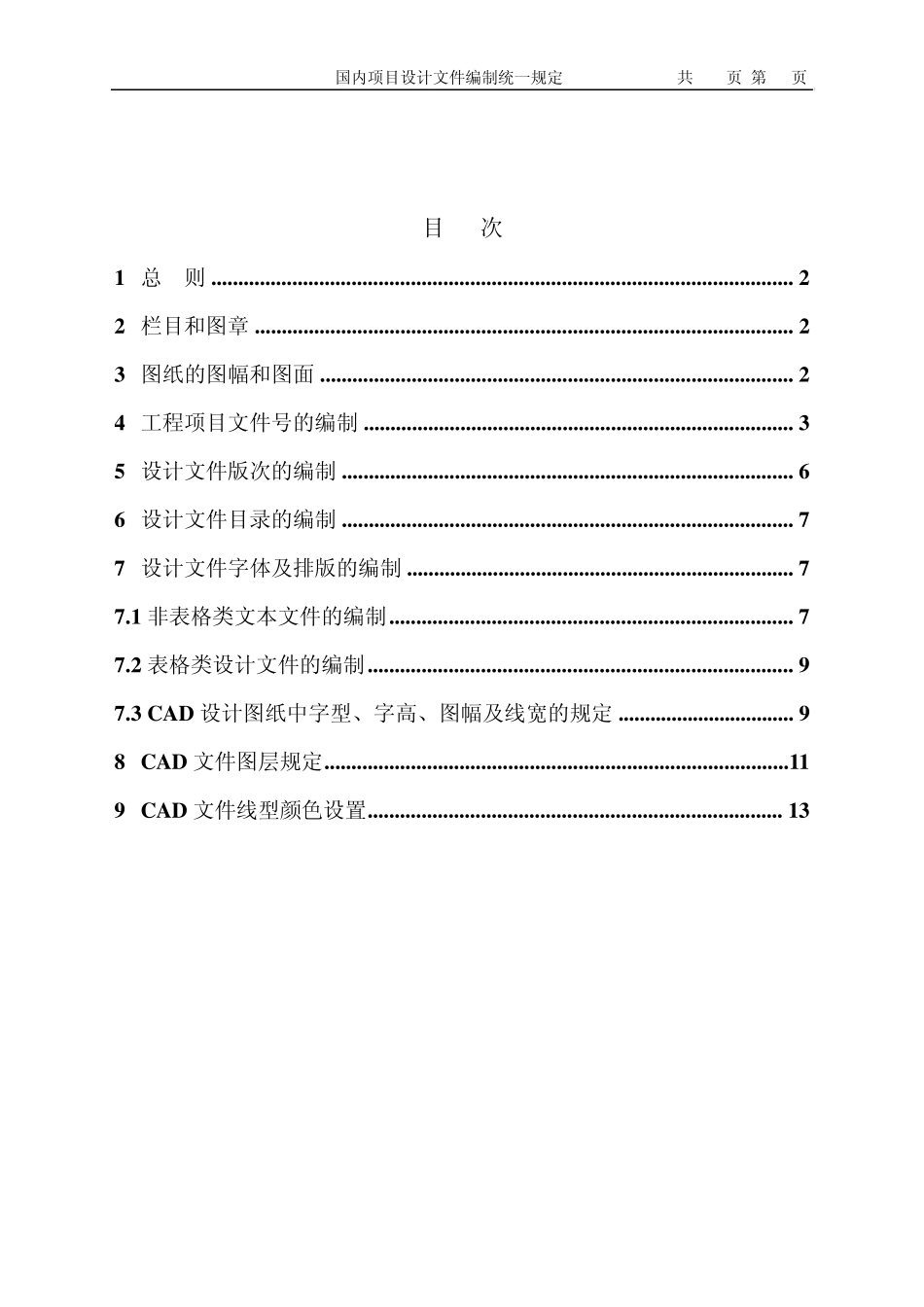

国内项目设计文件编制统一规定 中国石油天然气管道局天津设计院 二〇一一年九月十五日 国内项目设计文件编制统一规定 共 16 页 第 1 页 目 次 1 总 则 ............................................................................................................ 2 2 栏目和图章 .................................................................................................... 2 3 图纸的图幅和图面 ........................................................................................ 2 4 工程项目文件号的编制 ................................................................................ 3 5 设计文件版次的编制 .................................................................................... 6 6 设计文件目录的编制 .................................................................................... 7 7 设计文件字体及排版的编制 ........................................................................ 7 7.1 非表格类文本文件的编制 ........................................................................... 7 7.2 表格类设计文件的编制 ............................................................................... 9 7.3 C A D 设计图纸中字型、字高、图幅及线宽的规定 ................................. 9 8 C A D 文件图层规定 ...................................................................................... 11 9 C A D 文件线型颜色设置 ............................................................................. 13 国内项目设计文件编制统一规定 共 16 页 第 2 页 1 总 则 1.1 为了统一天津设计院国内工程设计文件出版的格式和编制方法，提高设计的成品质量，以适应设计文件管理及业主的需要，特制定本规定。 1.2 本规定统一了各类设计文件（包括各类文本文件及CAD 图形文件）的编制格式、编制方法和编制要求。 1.3 本规定适用于天津设计院承揽的设计文件出版的编制。 1.4 本规定未涉及内容仍执行《石油地面工程设计文件编制规程》SY/T 0009 和《石油天然气工程制图标准》SY/T 0003 中的相关规定。 1.5 本规定中统一的字高和高宽比，各专...
