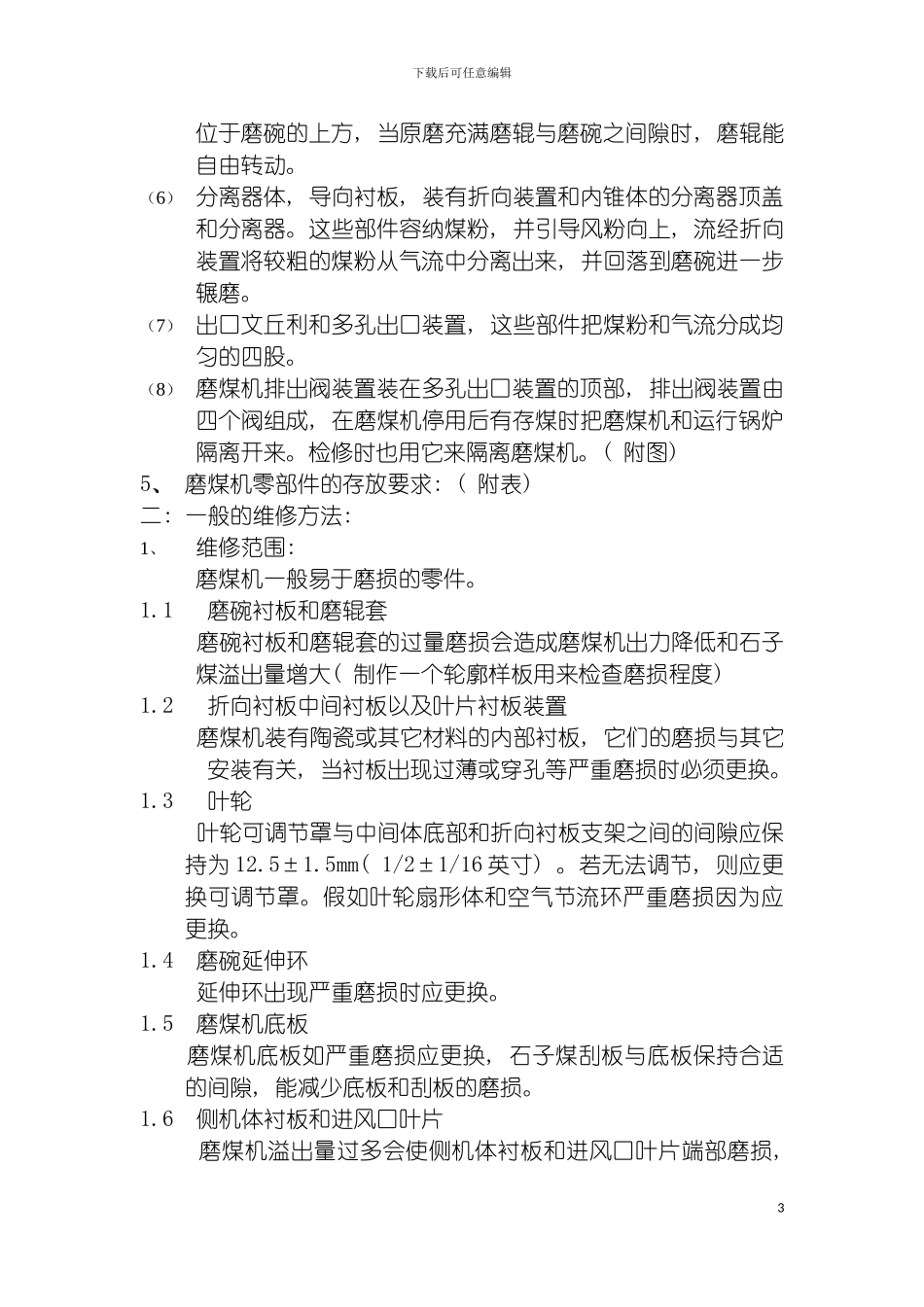

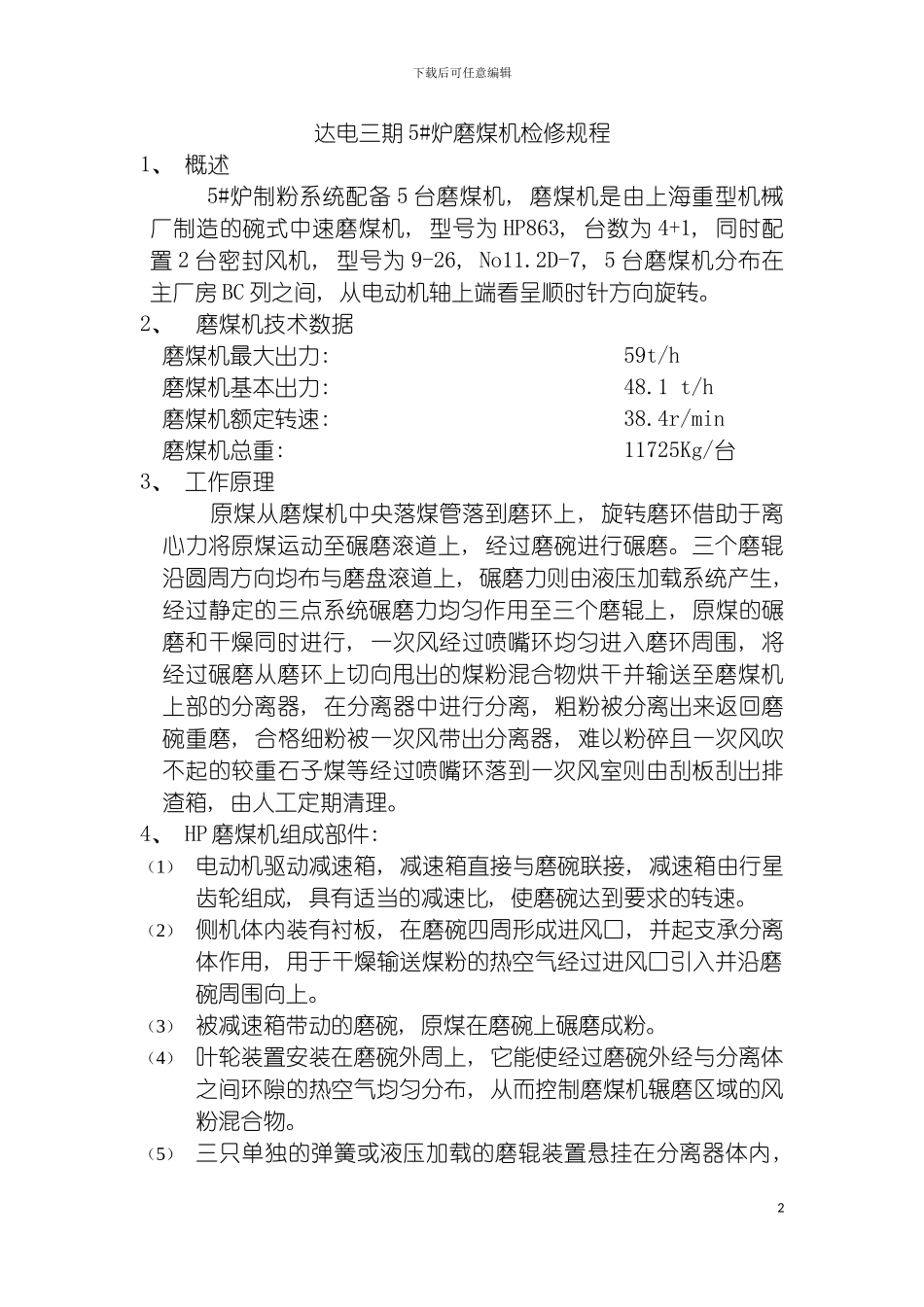

下载后可任意编辑达电磨煤机检修规程1下载后可任意编辑达电三期 5#炉磨煤机检修规程1、 概述 5#炉制粉系统配备 5 台磨煤机, 磨煤机是由上海重型机械厂制造的碗式中速磨煤机, 型号为 HP863, 台数为 4+1, 同时配置 2 台密封风机, 型号为 9-26, No11.2D-7, 5 台磨煤机分布在主厂房 BC 列之间, 从电动机轴上端看呈顺时针方向旋转。2、 磨煤机技术数据 磨煤机最大出力: 59t/h 磨煤机基本出力: 48.1 t/h 磨煤机额定转速: 38.4r/min 磨煤机总重: 11725Kg/台3、 工作原理 原煤从磨煤机中央落煤管落到磨环上, 旋转磨环借助于离心力将原煤运动至碾磨滚道上, 经过磨碗进行碾磨。三个磨辊沿圆周方向均布与磨盘滚道上, 碾磨力则由液压加载系统产生, 经过静定的三点系统碾磨力均匀作用至三个磨辊上, 原煤的碾磨和干燥同时进行, 一次风经过喷嘴环均匀进入磨环周围, 将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器, 在分离器中进行分离, 粗粉被分离出来返回磨碗重磨, 合格细粉被一次风带出分离器, 难以粉碎且一次风吹不起的较重石子煤等经过喷嘴环落到一次风室则由刮板刮出排渣箱, 由人工定期清理。4、 HP 磨煤机组成部件: （1） 电动机驱动减速箱, 减速箱直接与磨碗联接, 减速箱由行星齿轮组成, 具有适当的减速比, 使磨碗达到要求的转速。（2） 侧机体内装有衬板, 在磨碗四周形成进风口, 并起支承分离体作用, 用于干燥输送煤粉的热空气经过进风口引入并沿磨碗周围向上。（3） 被减速箱带动的磨碗, 原煤在磨碗上碾磨成粉。（4） 叶轮装置安装在磨碗外周上, 它能使经过磨碗外经与分离体之间环隙的热空气均匀分布, 从而控制磨煤机辗磨区域的风粉混合物。（5） 三只单独的弹簧或液压加载的磨辊装置悬挂在分离器体内, 2下载后可任意编辑位于磨碗的上方, 当原磨充满磨辊与磨碗之间隙时, 磨辊能自由转动。（6） 分离器体, 导向衬板, 装有折向装置和内锥体的分离器顶盖和分离器。这些部件容纳煤粉, 并引导风粉向上, 流经折向装置将较粗的煤粉从气流中分离出来, 并回落到磨碗进一步辗磨。（7） 出口文丘利和多孔出口装置, 这些部件把煤粉和气流分成均匀的四股。（8） 磨煤机排出阀装置装在多孔出口装置的顶部, 排出阀装置由四个阀组成, 在磨煤机停用后有存煤时把磨煤机和运行锅炉隔离开来。检修时也用它来隔离磨煤机。( 附图) 5、 磨煤机零部件的存放要求: ( ...
