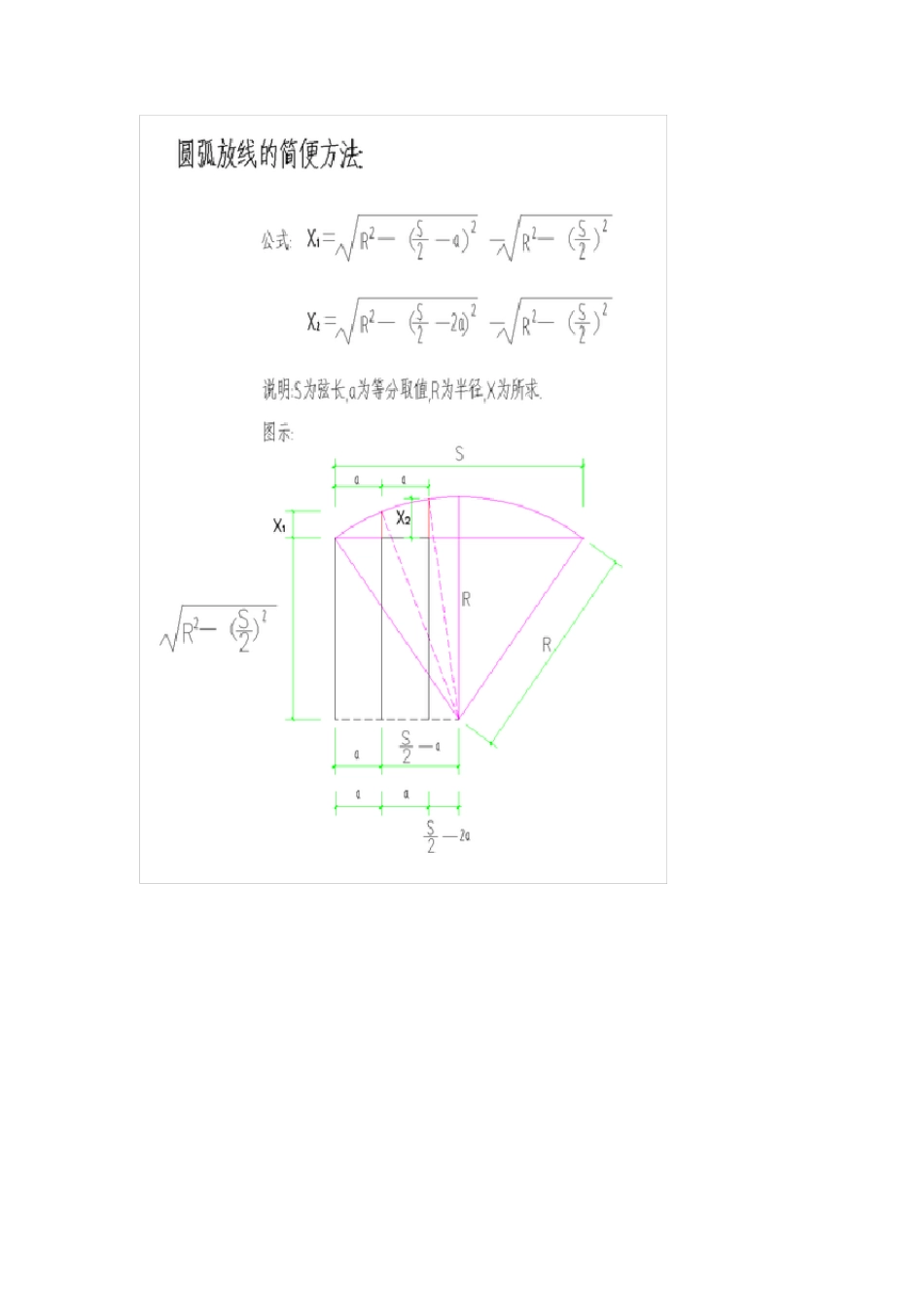

大圆弧放线方法

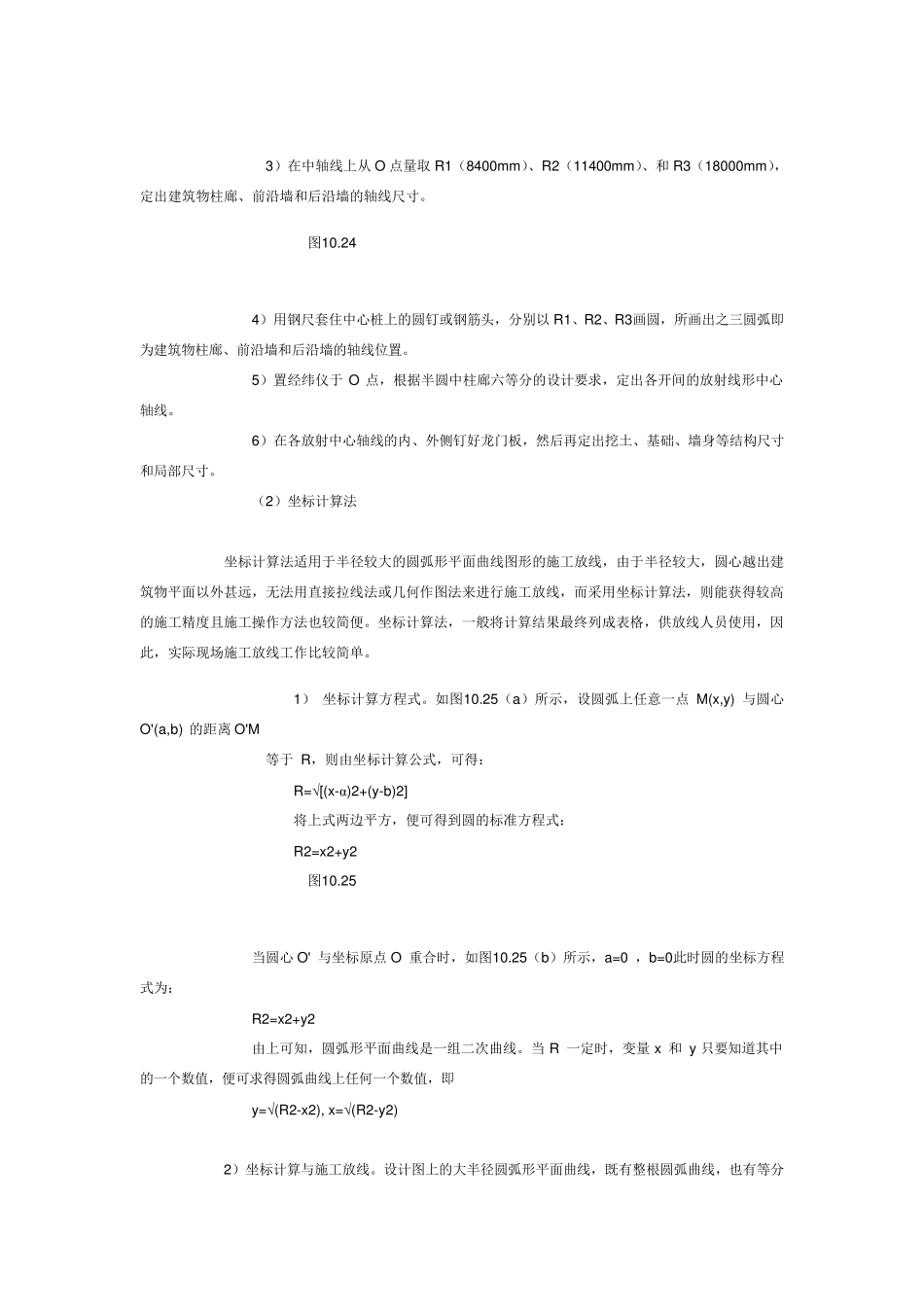

圆弧形平面图形的施工测量 圆弧形平面图形的施工测量 圆弧形平面图形的施工测量方法较多，根据圆弧形的大小及现场施工条件，有直接拉线法、坐标计算法以及经纬仪测角法等。 （1）直接拉线法 直接拉线法施工放线大多在圆弧半径较小的情况下采用。在定出建筑物（或构筑物）的中心桩位置后，即可进行施工放线操作。这种放线方法比较简单，一般操作工人都能掌握。 如图10.23所示，根据设计总平面图，实地测设出该圆的中心位置，并设置较为稳定的中心桩（木桩或水泥桩），设置中心桩时应注意： 1）中心桩位置应根据总平面图要求，设置正确。 2）中心桩设置要牢固。 图10.23 3）整个施工过程中，中心桩须多次使用，所以应妥善保护。同时，为防止中心桩因发生碰撞位移或因挖土被挖出等原因，四周设置辅助桩，以便于对中心桩加以复核或重新设置，确保中心桩位置正确。 4）使用木桩时，木桩中心处钉一圆钉；使用水泥桩时，水泥桩中心处应埋设标心。 5）依据设计半径，用钢尺套住中心桩上的圆钉或钢筋头，画圆弧即可测设出圆曲线。钢尺应松紧一致，不允许有时松时紧现象，不宜用皮尺进行画圆操作。 如图10-24所示，某一工厂幼儿园建筑为半圆形，根据总平面图上位置及主要尺寸，用直线拉线法进行现场施工放线，其放线步骤如下： 1）根据厂区道路中心线确定圆弧形建筑物的圆心 O，并按照图10-24要求，设置较为稳定的中心桩。 2）置经纬仪于 O 点，后视 B 点（或 A 点），然后转角45°，确定圆弧形建筑物的中轴线。 3）在中轴线上从O 点量取R1（8400mm）、R2（11400mm）、和 R3（18000mm），定出建筑物柱廊、前沿墙和后沿墙的轴线尺寸。 图10.24 4）用钢尺套住中心桩上的圆钉或钢筋头，分别以 R1、R2、R3画圆，所画出之三圆弧即为建筑物柱廊、前沿墙和后沿墙的轴线位置。 5）置经纬仪于 O 点，根据半圆中柱廊六等分的设计要求，定出各开间的放射线形中心轴线。 6）在各放射中心轴线的内、外侧钉好龙门板，然后再定出挖土、基础、墙身等结构尺寸和局部尺寸。 （2）坐标计算法 坐标计算法适用于半径较大的圆弧形平面曲线图形的施工放线，由于半径较大，圆心越出建筑物平面以外甚远，无法用直接拉线法或几何作图法来进行施工放线，而采用坐标计算法，则能获得较高的施工精度且施工操作方法也较简便。坐标计算法，一般将计算结果最终列成表格，供放线人员使用，因此，实际现场施工放线工作比较简单。 1） 坐标计算方程式。如图10...
