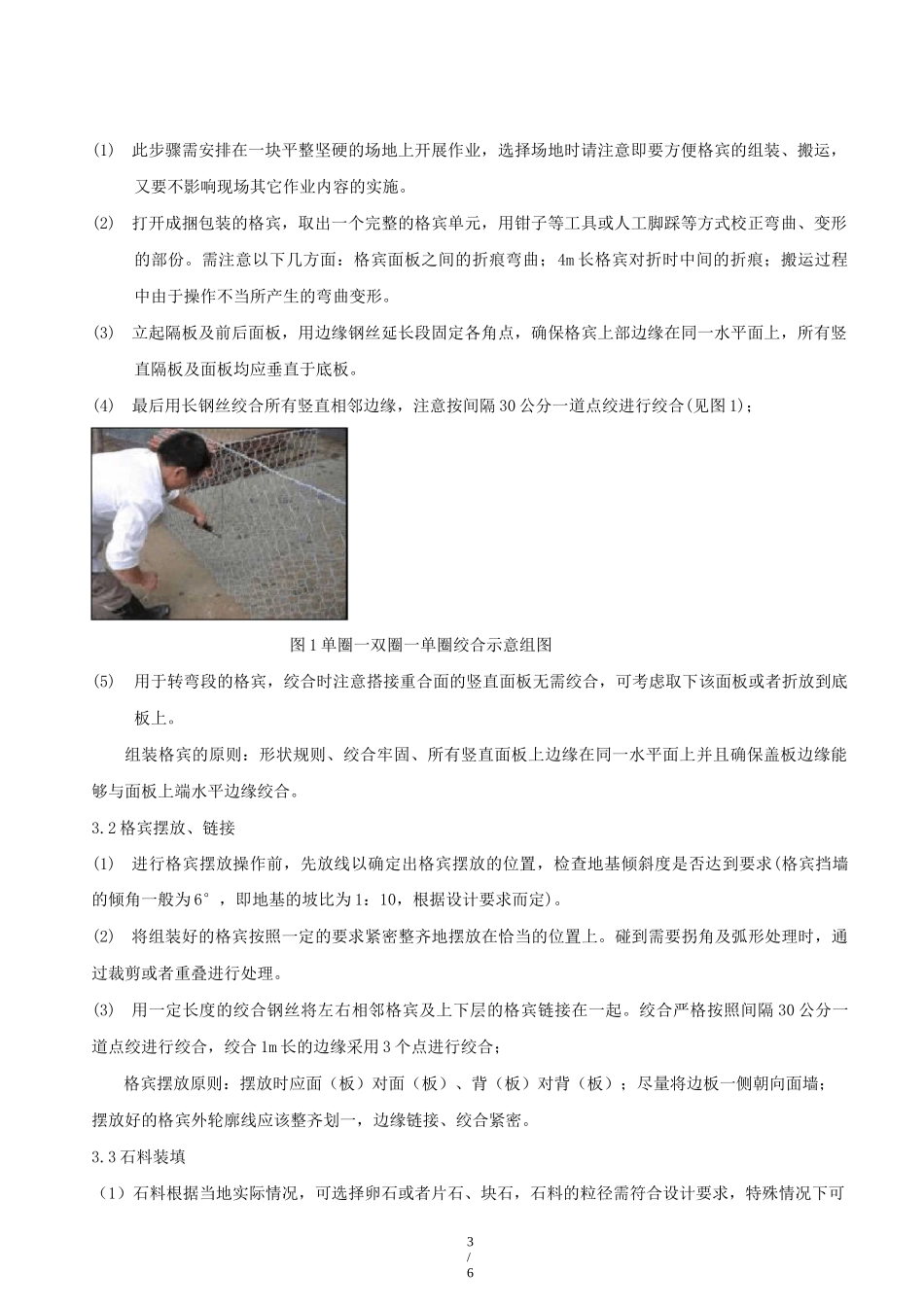

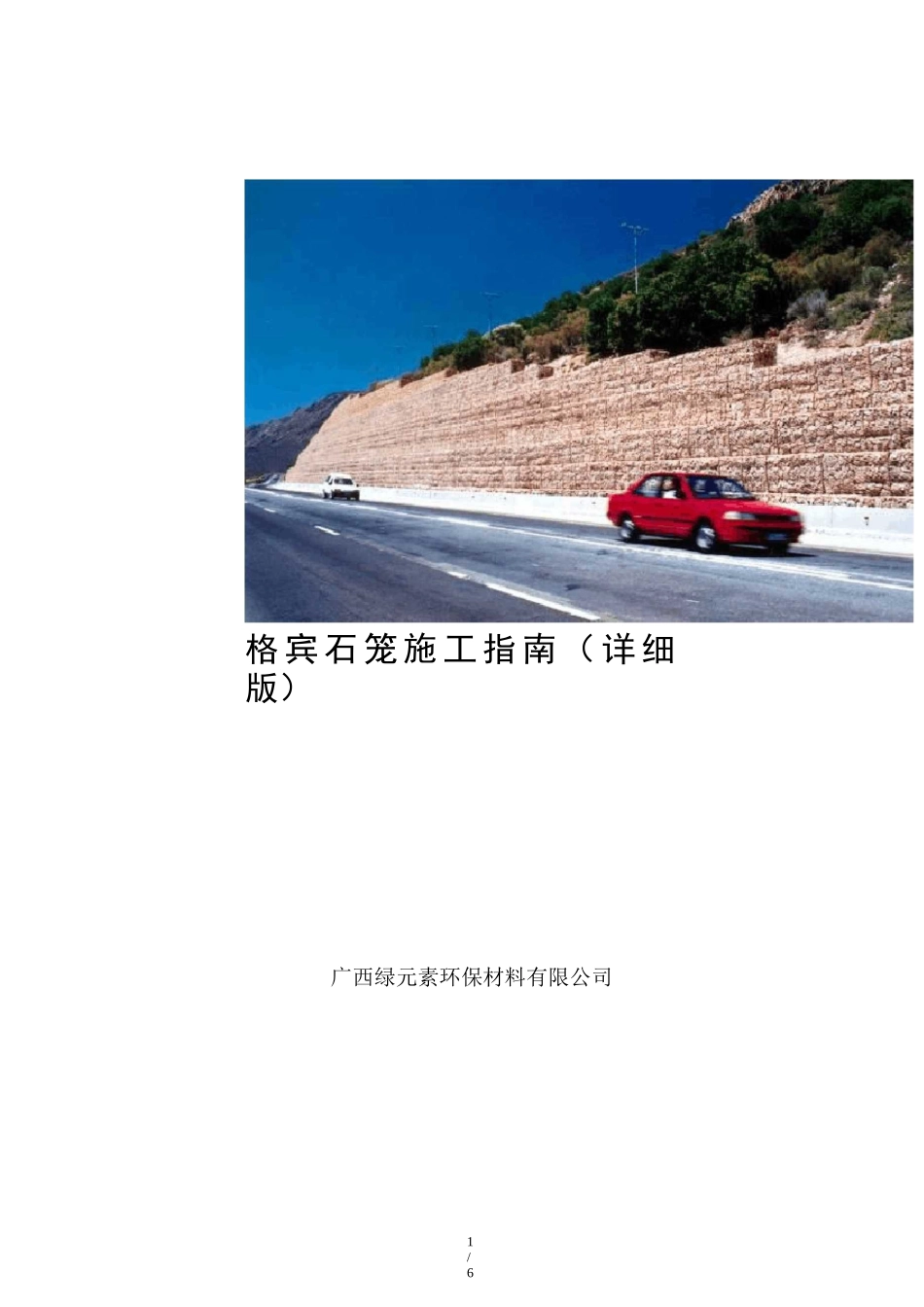

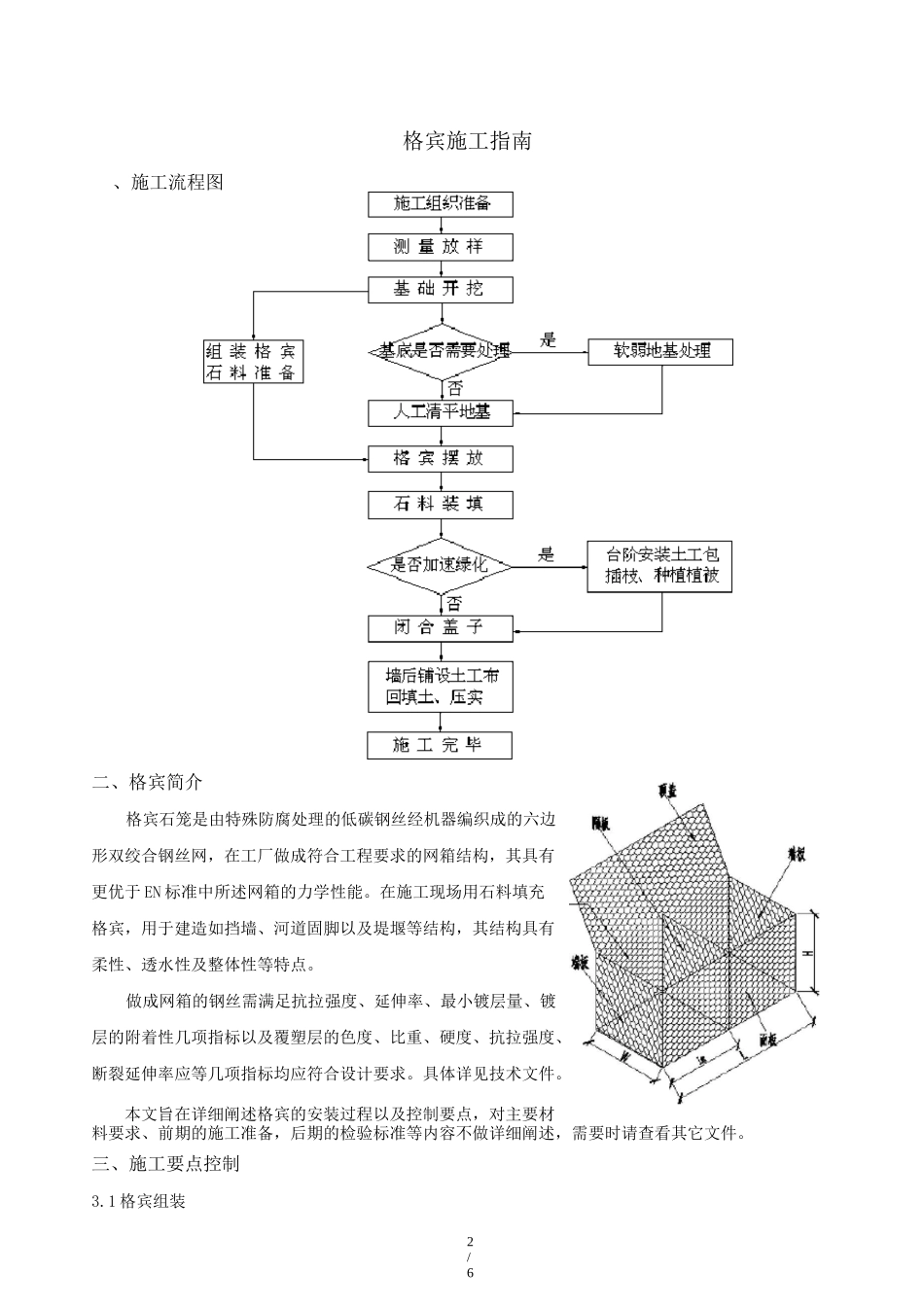

1/6格 宾 石 笼 施 工 指 南 （ 详 细版）广西绿元素环保材料有限公司2/6、施工流程图二、格宾简介格宾石笼是由特殊防腐处理的低碳钢丝经机器编织成的六边形双绞合钢丝网，在工厂做成符合工程要求的网箱结构，其具有更优于 EN 标准中所述网箱的力学性能。在施工现场用石料填充格宾，用于建造如挡墙、河道固脚以及堤堰等结构，其结构具有柔性、透水性及整体性等特点。做成网箱的钢丝需满足抗拉强度、延伸率、最小镀层量、镀层的附着性几项指标以及覆塑层的色度、比重、硬度、抗拉强度、断裂延伸率应等几项指标均应符合设计要求。具体详见技术文件。本文旨在详细阐述格宾的安装过程以及控制要点，对主要材料要求、前期的施工准备，后期的检验标准等内容不做详细阐述，需要时请查看其它文件。三、施工要点控制3.1 格宾组装格宾施工指南3/6(1)此步骤需安排在一块平整坚硬的场地上开展作业，选择场地时请注意即要方便格宾的组装、搬运，又要不影响现场其它作业内容的实施。(2)打开成捆包装的格宾，取出一个完整的格宾单元，用钳子等工具或人工脚踩等方式校正弯曲、变形的部份。需注意以下几方面：格宾面板之间的折痕弯曲；4m 长格宾对折时中间的折痕；搬运过程中由于操作不当所产生的弯曲变形。(3)立起隔板及前后面板，用边缘钢丝延长段固定各角点，确保格宾上部边缘在同一水平面上，所有竖直隔板及面板均应垂直于底板。(4)最后用长钢丝绞合所有竖直相邻边缘，注意按间隔 30 公分一道点绞进行绞合(见图 1)；图 1 单圈一双圈一单圈绞合示意组图(5)用于转弯段的格宾，绞合时注意搭接重合面的竖直面板无需绞合，可考虑取下该面板或者折放到底板上。组装格宾的原则：形状规则、绞合牢固、所有竖直面板上边缘在同一水平面上并且确保盖板边缘能够与面板上端水平边缘绞合。3.2 格宾摆放、链接(1)进行格宾摆放操作前，先放线以确定出格宾摆放的位置，检查地基倾斜度是否达到要求(格宾挡墙的倾角一般为 6°，即地基的坡比为 1：10，根据设计要求而定)。(2)将组装好的格宾按照一定的要求紧密整齐地摆放在恰当的位置上。碰到需要拐角及弧形处理时，通过裁剪或者重叠进行处理。(3)用一定长度的绞合钢丝将左右相邻格宾及上下层的格宾链接在一起。绞合严格按照间隔 30 公分一道点绞进行绞合，绞合 1m 长的边缘采用 3 个点进行绞合；格宾摆放原则：摆放时应面（板）对面（板）、背（板）对背（板）；尽量将边板一侧朝向面墙；摆放好的格宾...
