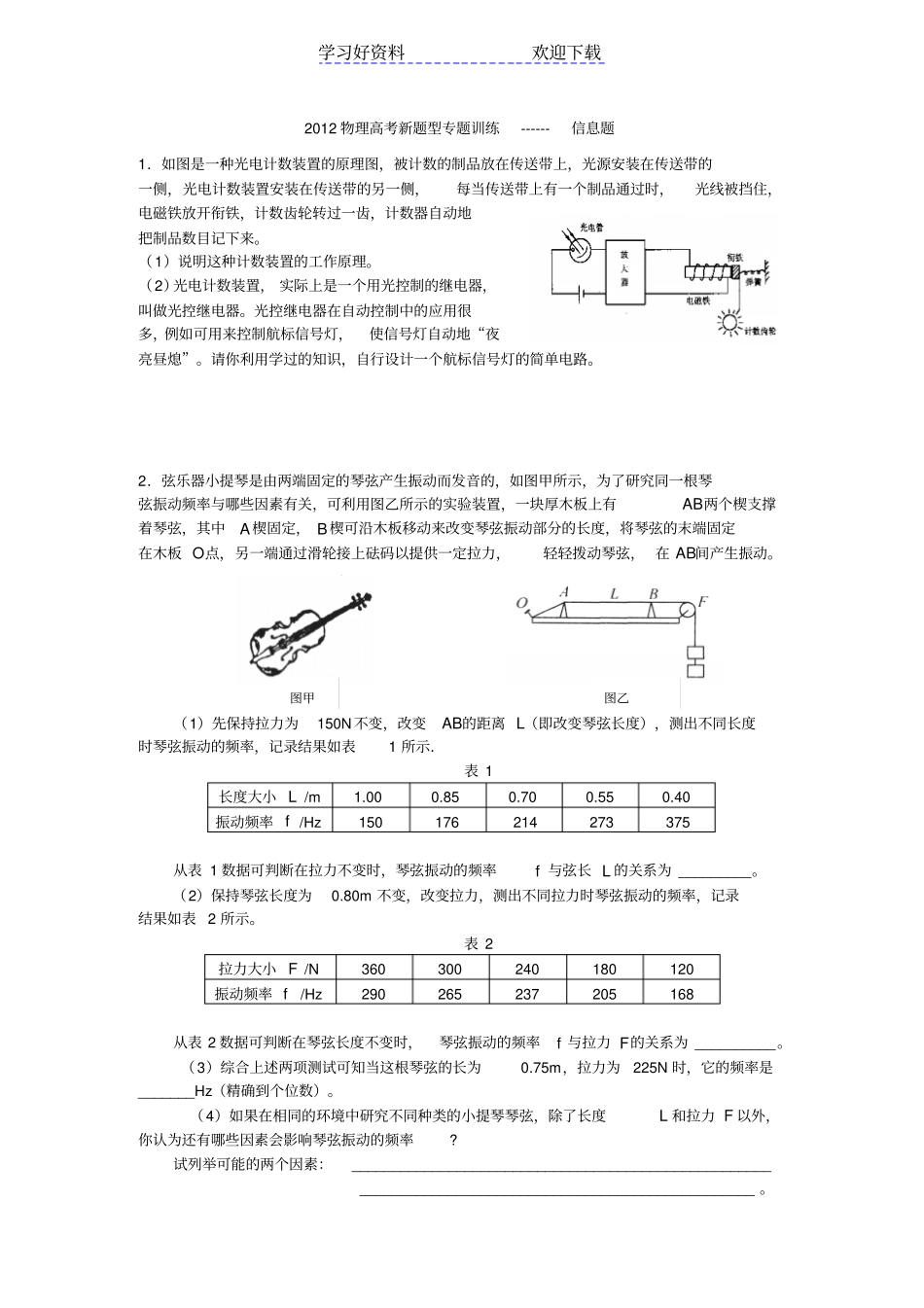

学习好资料欢迎下载2012 物理高考新题型专题训练------信息题1．如图是一种光电计数装置的原理图，被计数的制品放在传送带上，光源安装在传送带的一侧，光电计数装置安装在传送带的另一侧，每当传送带上有一个制品通过时，光线被挡住，电磁铁放开衔铁，计数齿轮转过一齿，计数器自动地把制品数目记下来。（1）说明这种计数装置的工作原理。（2）光电计数装置， 实际上是一个用光控制的继电器，叫做光控继电器。光控继电器在自动控制中的应用很多，例如可用来控制航标信号灯，使信号灯自动地“夜亮昼熄”。请你利用学过的知识，自行设计一个航标信号灯的简单电路。2．弦乐器小提琴是由两端固定的琴弦产生振动而发音的，如图甲所示，为了研究同一根琴弦振动频率与哪些因素有关，可利用图乙所示的实验装置，一块厚木板上有AB两个楔支撑着琴弦，其中A 楔固定， B 楔可沿木板移动来改变琴弦振动部分的长度，将琴弦的末端固定在木板 O点，另一端通过滑轮接上砝码以提供一定拉力，轻轻拨动琴弦， 在 AB间产生振动。（1）先保持拉力为150N不变，改变AB的距离 L（即改变琴弦长度），测出不同长度时琴弦振动的频率，记录结果如表1 所示．表 1 长度大小 L /m 1.00 0.85 0.70 0.55 0.40 振动频率 f /Hz 150 176 214 273 375 从表 1 数据可判断在拉力不变时，琴弦振动的频率f 与弦长 L 的关系为 _________。（2）保持琴弦长度为0.80m 不变，改变拉力，测出不同拉力时琴弦振动的频率，记录结果如表 2 所示。表 2 拉力大小 F /N 360 300 240 180 120 振动频率 f /Hz 290 265 237 205 168 从表 2 数据可判断在琴弦长度不变时，琴弦振动的频率f 与拉力 F的关系为 __________。（3）综合上述两项测试可知当这根琴弦的长为0.75m，拉力为225N 时，它的频率是_______Hz（精确到个位数）。（4）如果在相同的环境中研究不同种类的小提琴琴弦，除了长度L 和拉力 F 以外，你认为还有哪些因素会影响琴弦振动的频率? 试列举可能的两个因素：____________________________________________________ _________________________________________________ 。图甲图乙学习好资料欢迎下载3．我国物理学家葛正权1934 年测定铋蒸汽分子的速率，其实验装置主要部分如图所示．Q是蒸汽源， E 是可绕中心轴（垂直于图平面）转动的空心圆筒，S1、S2、S3 是靠得很近的平行窄缝。整个装置放在真空中，若E不转动，分子...
