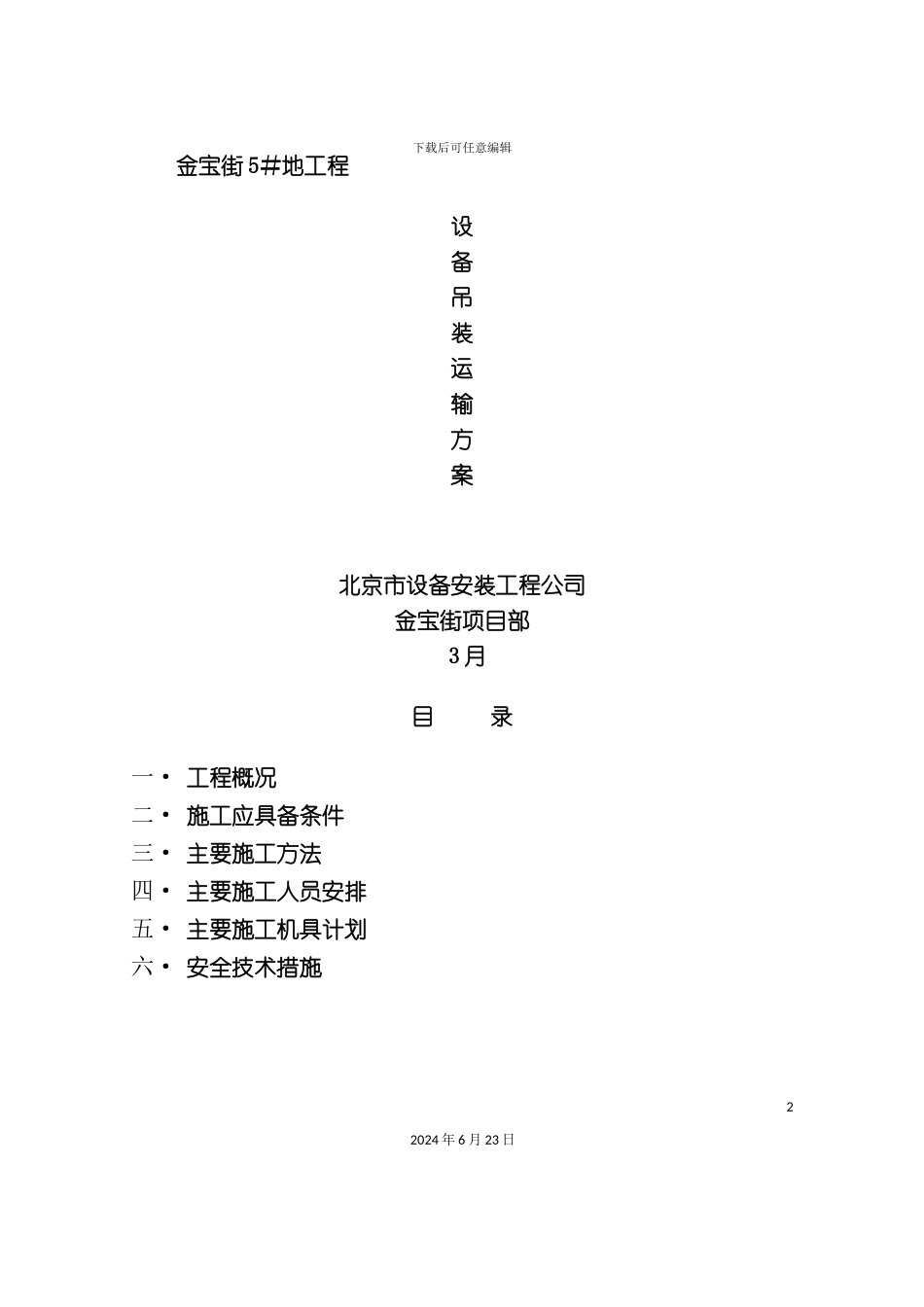

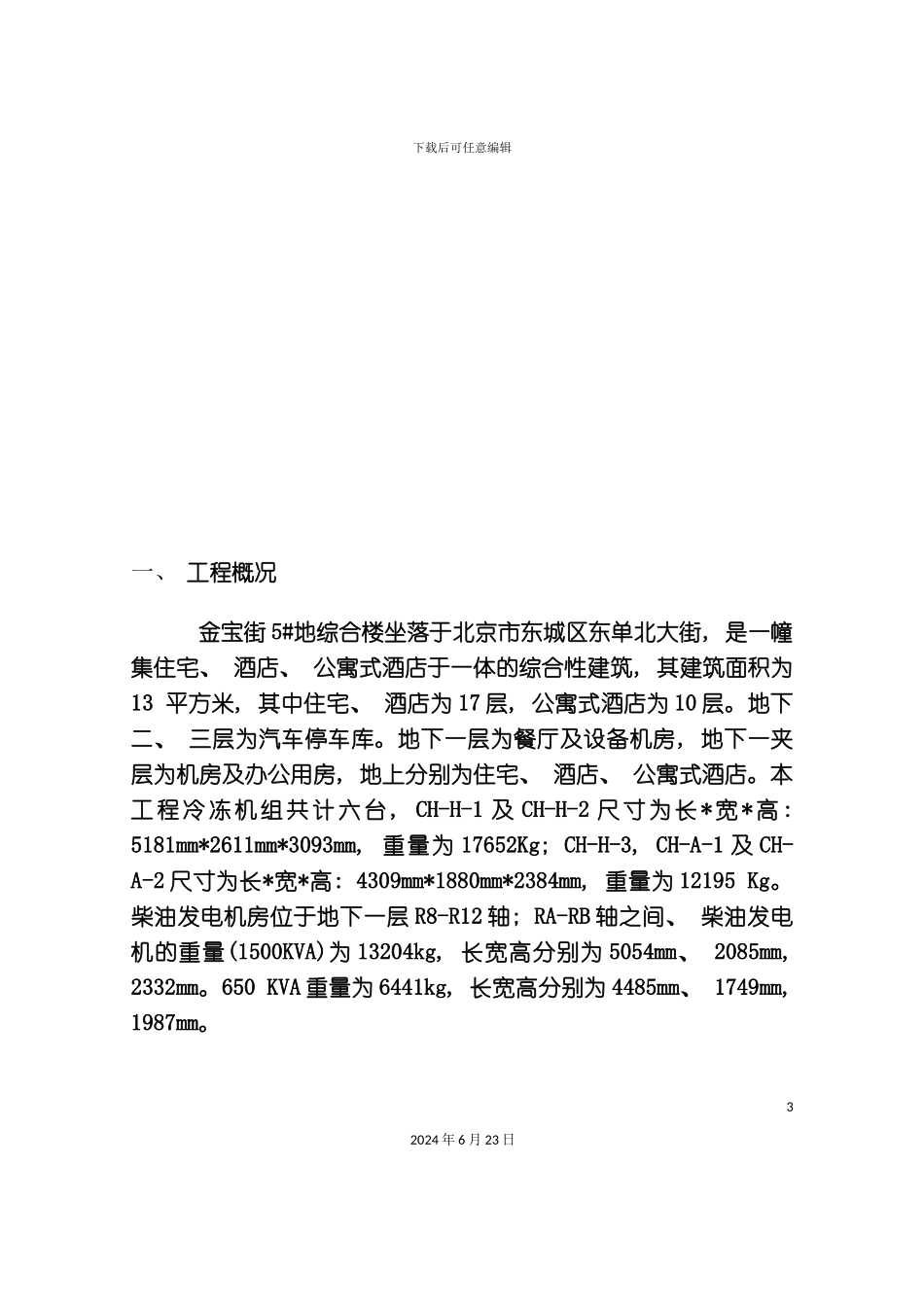

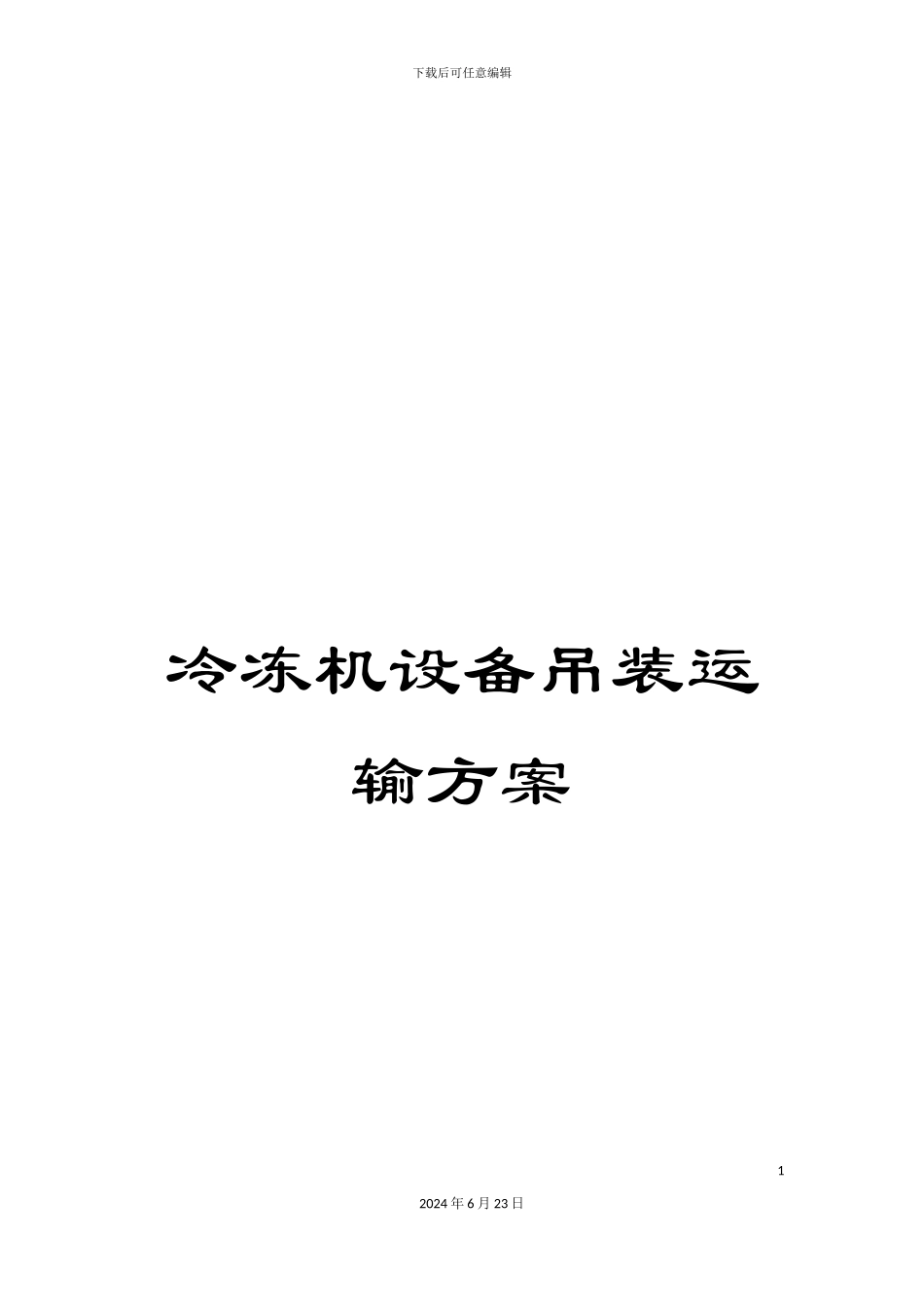

下载后可任意编辑冷冻机设备吊装运输方案12024 年 6 月 23 日下载后可任意编辑金宝街 5＃地工程设备吊装运输方案北京市设备安装工程公司金宝街项目部 3 月目 录一· 工程概况二· 施工应具备条件三· 主要施工方法四· 主要施工人员安排五· 主要施工机具计划六· 安全技术措施22024 年 6 月 23 日下载后可任意编辑一、 工程概况金宝街 5#地综合楼坐落于北京市东城区东单北大街, 是一幢集住宅、 酒店、 公寓式酒店于一体的综合性建筑, 其建筑面积为13 平方米, 其中住宅、 酒店为 17 层, 公寓式酒店为 10 层。地下二、 三层为汽车停车库。地下一层为餐厅及设备机房, 地下一夹层为机房及办公用房, 地上分别为住宅、 酒店、 公寓式酒店。本工 程 冷 冻 机 组 共 计 六 台 , CH-H-1 及 CH-H-2 尺 寸 为 长 * 宽 * 高 : 5181mm*2611mm*3093mm, 重量为 17652Kg; CH-H-3, CH-A-1 及 CH-A-2 尺寸为长*宽*高: 4309mm*1880mm*2384mm, 重量为 12195 Kg。柴油发电机房位于地下一层 R8-R12 轴; RA-RB 轴之间、 柴油发电机的重量(1500KVA)为 13204kg, 长宽高分别为 5054mm、 2085mm, 2332mm。650 KVA 重量为 6441kg, 长宽高分别为 4485mm、 1749mm, 1987mm。32024 年 6 月 23 日下载后可任意编辑二、 施工前的准备工作1、甲方或供货方应提前提供设备的技术参数及样本, 以便我方提前设计运输路线, 准备运输工具及设备。2、设备到厂需开箱点件的应及时开箱点件, 三方签认, 我方接手后方可运输。3、设备运输前, 土建单位应将外围脚手架部分拆除, 让出设备运输通道。4、吊装路线、 吊装口要清理洁净, 吊装口要做好防护工作。5、实际勘察现场, 策划设备运输进场路线及设备暂放地点。6、根据场地的实际情况安排设备的吊装顺序。安排设备进场时间, 合理安排运输车辆。7、仔细检查吊装机具及吊装设备的完好性, 符合设计要求及安全要求。8、特种作业的人员必须持特种人员操作证上岗。9、现场指挥人员必须具有同类工程大型物资吊装经验, 制定切实可行的吊装方安和指挥方案。10、 吊装前必须仔细检查吊装所使用的工具, 如: 倒链、 钢丝绳、 卡具等必须保证完好。11、 吊装作业时所有现场人员要听从专业起重人员的指挥, 每个人都应该集中精神, 避开出现事故。12、 整体起吊至设备离开地面支撑物后停止起吊, 进行全面检查索具及平衡情况并做好调整后...
