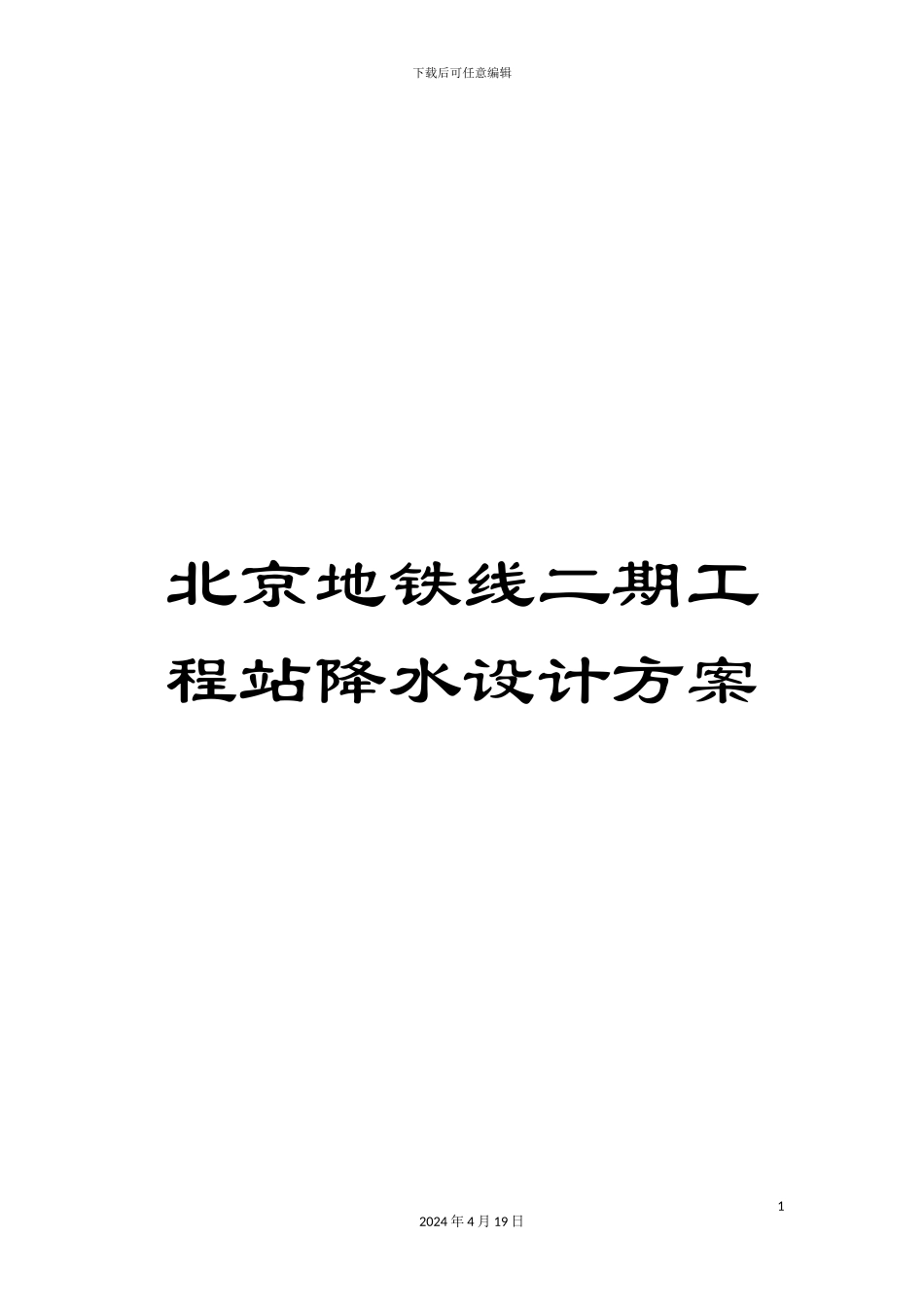

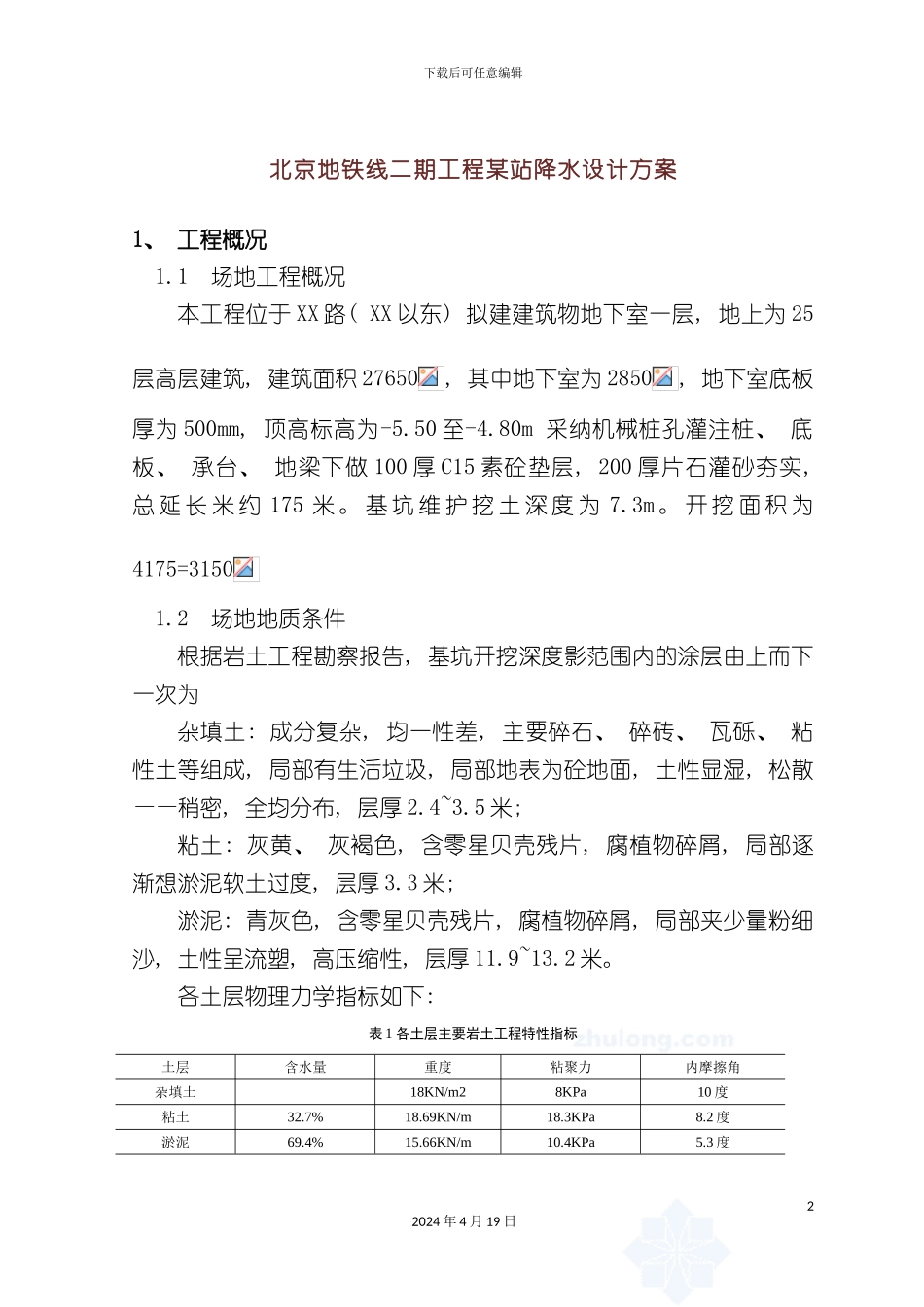

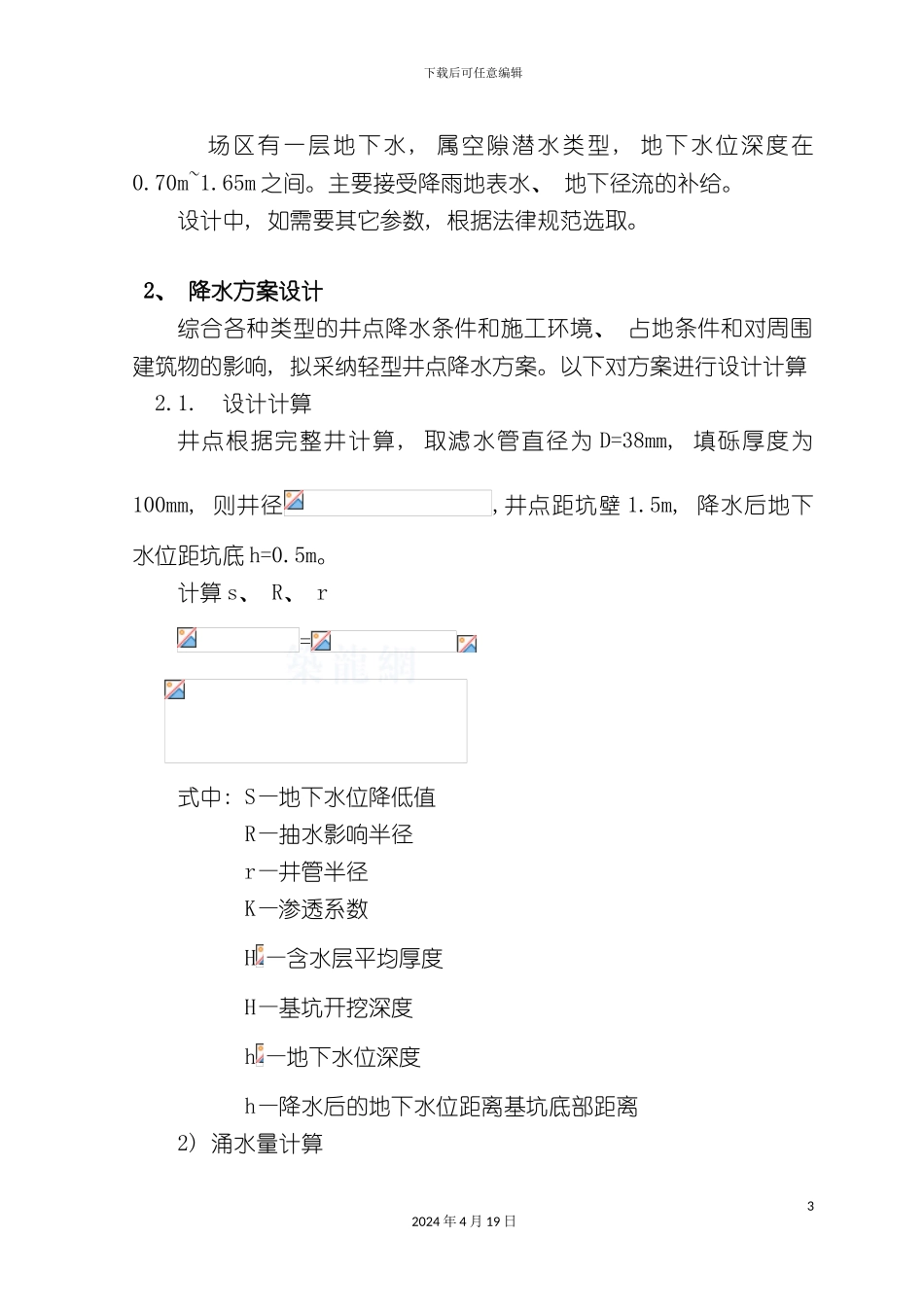

下载后可任意编辑北京地铁线二期工程站降水设计方案12024 年 4 月 19 日下载后可任意编辑北京地铁线二期工程某站降水设计方案1、 工程概况1.1 场地工程概况本工程位于 XX 路( XX 以东) 拟建建筑物地下室一层, 地上为 25层高层建筑, 建筑面积 27650, 其中地下室为 2850, 地下室底板厚为 500mm, 顶高标高为-5.50 至-4.80m 采纳机械桩孔灌注桩、 底板、 承台、 地梁下做 100 厚 C15 素砼垫层, 200 厚片石灌砂夯实, 总 延 长 米 约 175 米 。 基 坑 维 护 挖 土 深 度 为 7.3m 。 开 挖 面 积 为4175=31501.2 场地地质条件根据岩土工程勘察报告, 基坑开挖深度影范围内的涂层由上而下一次为杂填土: 成分复杂, 均一性差, 主要碎石、 碎砖、 瓦砾、 粘性土等组成, 局部有生活垃圾, 局部地表为砼地面, 土性显湿, 松散——稍密, 全均分布, 层厚 2.4~3.5 米; 粘土: 灰黄、 灰褐色, 含零星贝壳残片, 腐植物碎屑, 局部逐渐想淤泥软土过度, 层厚 3.3 米; 淤泥: 青灰色, 含零星贝壳残片, 腐植物碎屑, 局部夹少量粉细沙, 土性呈流塑, 高压缩性, 层厚 11.9~13.2 米。各土层物理力学指标如下: 表 1 各土层主要岩土工程特性指标土层含水量重度粘聚力内摩擦角杂填土18KN/m28KPa10 度粘土32.7%18.69KN/m18.3KPa8.2 度淤泥69.4%15.66KN/m10.4KPa5.3 度22024 年 4 月 19 日下载后可任意编辑 场区有一层地下水, 属空隙潜水类型, 地下水位深度在0.70m~1.65m 之间。主要接受降雨地表水、 地下径流的补给。设计中, 如需要其它参数, 根据法律规范选取。2、 降水方案设计综合各种类型的井点降水条件和施工环境、 占地条件和对周围建筑物的影响, 拟采纳轻型井点降水方案。以下对方案进行设计计算2.1. 设计计算井点根据完整井计算, 取滤水管直径为 D=38mm, 填砾厚度为100mm, 则井径,井点距坑壁 1.5m, 降水后地下水位距坑底 h=0.5m。计算 s、 R、 r=式中: S—地下水位降低值 R—抽水影响半径 r—井管半径 K—渗透系数 H —含水层平均厚度 H—基坑开挖深度 h —地下水位深度 h—降水后的地下水位距离基坑底部距离2) 涌水量计算 32024 年 4 月 19 日下载后可任意编辑式中: —基坑等效半径 —抽水计算影响半径 Q—基坑涌水量 其它符号意义同前3) 井管埋设深度计算取沉砂管长m, 地下水位以下过滤管长m, 滤管半径mm 地下水降落...
