北航机械设计课设加热炉装料机结构设计总体方案样本

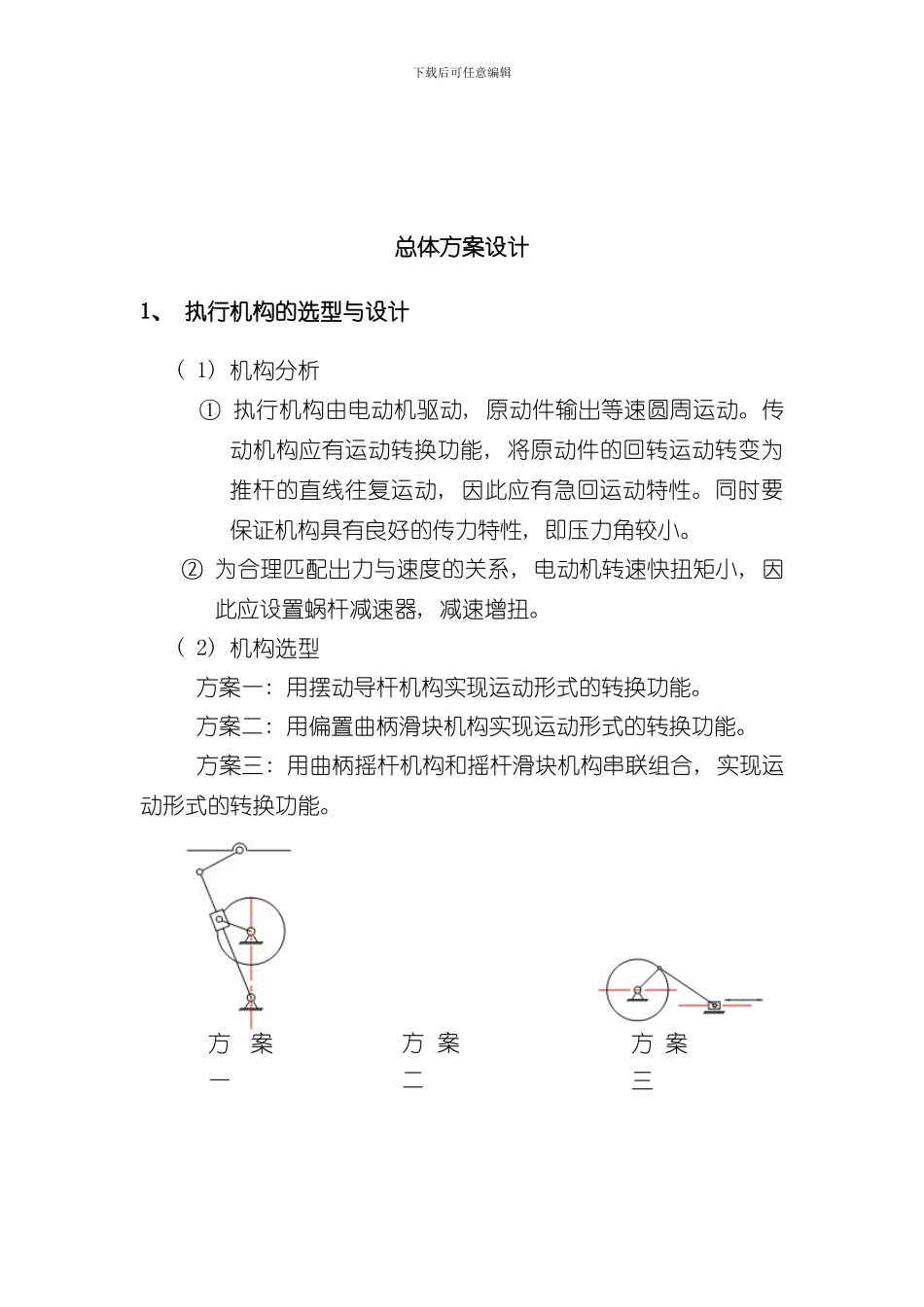

机械设计课程设计计算说明书设计题目: 加热炉装料机设计院 系: 能源动力学院 学 号: 10041007 姓 名: 庞岩 年 月 日北京航空航天大学设计任务书1、 设计题目: 加热炉装料机2、 设计要求( 1) 装料机用于向加热炉内送料, 由电动机驱动, 室内工作, 经过传动装置使装料机推杆作往复移动, 将物料送入加热炉内。( 2) 生产批量为 5 台。( 3) 动力源为三相沟通电 380/220V, 电机单向转动, 载荷较平稳。下载后可任意编辑( 4) 使用期限为 , 每年工作 300 天, 大修期为三年, 双班制工作。( 5) 生产厂具有加工 7、 8 级精度齿轮、 蜗轮的能力。加热炉装料机设计参考图如图3、 技术数据 推杆行程 300mm,所需推杆推力为 6000N,推杆工作周期 4.3s.4、 设计任务( 1) 完成加热炉装料机总体方案设计和论证, 绘制总体原理方案图。( 2) 完成主要传动部分的结构设计。( 3) 完成装配图一张( 用 A0 或 A1 图纸) , 零件图两张。( 4) 编写设计说明书 1 份。下载后可任意编辑总体方案设计1、 执行机构的选型与设计 ( 1) 机构分析 ① 执行机构由电动机驱动, 原动件输出等速圆周运动。传动机构应有运动转换功能, 将原动件的回转运动转变为推杆的直线往复运动, 因此应有急回运动特性。同时要保证机构具有良好的传力特性, 即压力角较小。② 为合理匹配出力与速度的关系, 电动机转速快扭矩小, 因此应设置蜗杆减速器, 减速增扭。( 2) 机构选型 方案一: 用摆动导杆机构实现运动形式的转换功能。 方案二: 用偏置曲柄滑块机构实现运动形式的转换功能。 方案三: 用曲柄摇杆机构和摇杆滑块机构串联组合, 实现运动形式的转换功能。 方案一方 案二方 案三下载后可任意编辑( 3) 方案评价 方案一: 结构简单, 尺寸适中, 最小传动角适中, 传力性能良好, 且慢速行程为工作行程, 快速行程为返回行程, 工作效率高。 方案二: 结构简单, 可是不够紧凑, 且最小传动角偏小, 传力性能差。 方案三: 结构复杂, 且滑块会有一段时间作近似停歇, 工作效率低, 不能满足工作周期 4.3 秒地要求。 综上所述, 方案一作为装料机执行机构的实施方案较为合适。( 4) 机构设计 急回系数 K 取为 2, 则根据, 极位夹角为。根据角度几何关系, 行程为 300mm, 因此导杆长度为300mm, 推杆长度设为 100mm, 曲柄长度设为 75mm, 机构简图如下, 尺寸标注如图。下载后可任意编辑（5）性...
