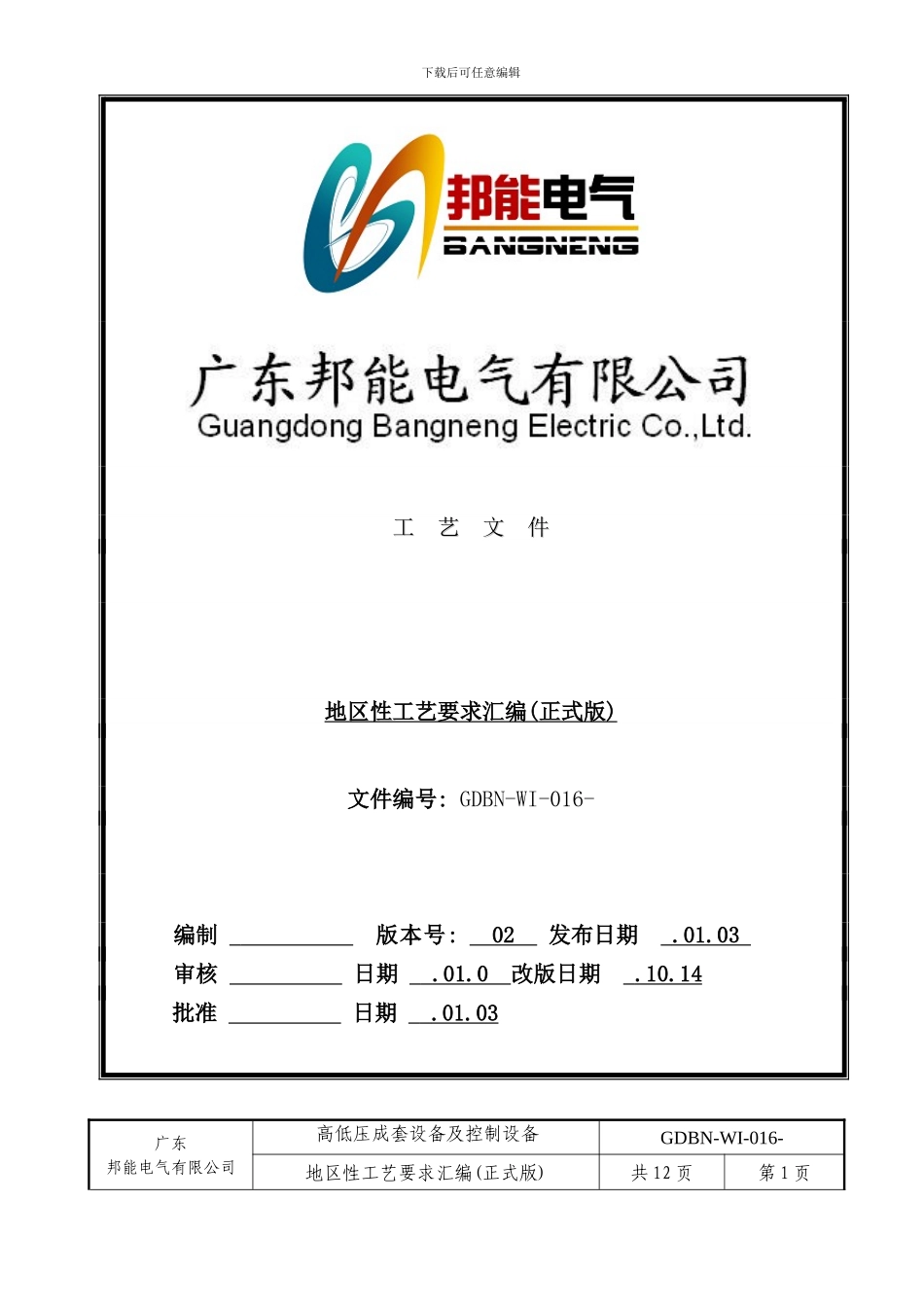

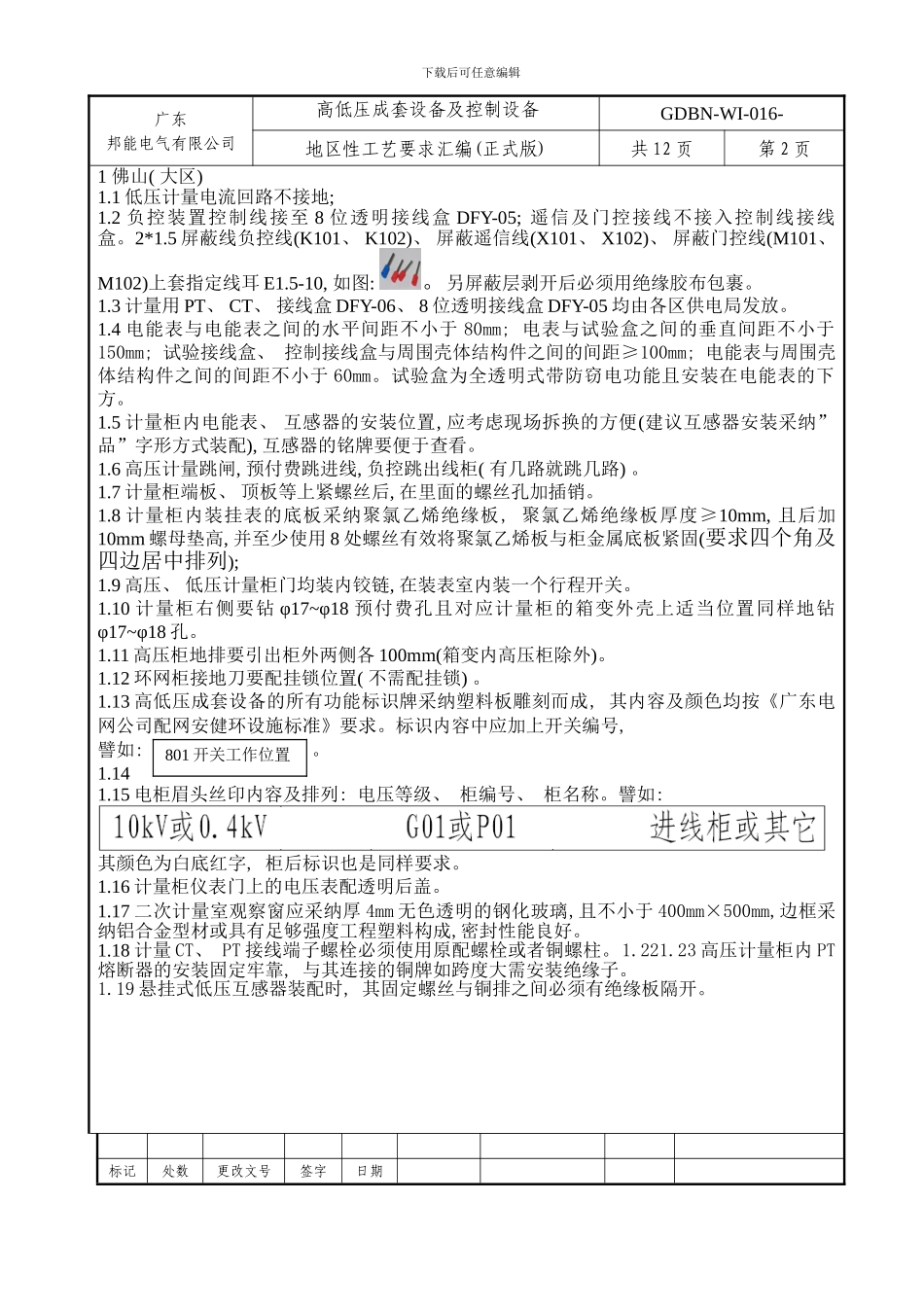

下载后可任意编辑工 艺 文 件工 艺 文 件地区性工艺要求汇编 ( 正式版 ) 文件编号: GDBN-WI-016- 编制 版本号: 02 发布日期 .01.03 审核 日期 .01.0 改版日期 .10.14 批准 日期 .01.03 广东邦能电气有限公司高低压成套设备及控制设备GDBN-WI-016- 地区性工艺要求汇编(正式版)共 12 页第 1 页下载后可任意编辑( 1) 目的:为了保证制造的高低压成套设备及控制设备满足客户个性化的需求。( 2) 资料来源:市场部及售后服务反馈。( 3) 涉及地区有: 1 佛山( 大区) 2 南海3 三水4 高超5 顺德6 肇庆7 广州8 深圳9 东莞10 惠州10-1 河源11 珠海12 中山13 新会14 阳江15 汕头16 湛江17 广西18 柳州19 所有计量要求20 北京21 攀枝花22 云南红河标记处数更改文号签字日期下载后可任意编辑广东邦能电气有限公司高低压成套设备及控制设备GDBN-WI-016- 地区性工艺要求汇编(正式版)共 12 页第 2 页1 佛山( 大区) 1.1 低压计量电流回路不接地; 1.2 负控装置控制线接至 8 位透明接线盒 DFY-05; 遥信及门控接线不接入控制线接线盒。2*1.5 屏蔽线负控线(K101、 K102)、 屏蔽遥信线(X101、 X102)、 屏蔽门控线(M101、 M102)上套指定线耳 E1.5-10, 如图: 。另屏蔽层剥开后必须用绝缘胶布包裹。1.3 计量用 PT、 CT、 接线盒 DFY-06、 8 位透明接线盒 DFY-05 均由各区供电局发放。1.4 电能表与电能表之间的水平间距不小于 80mm; 电表与试验盒之间的垂直间距不小于150mm; 试验接线盒、 控制接线盒与周围壳体结构件之间的间距≥100mm; 电能表与周围壳体结构件之间的间距不小于 60mm。试验盒为全透明式带防窃电功能且安装在电能表的下方。1.5 计量柜内电能表、 互感器的安装位置, 应考虑现场拆换的方便(建议互感器安装采纳”品”字形方式装配), 互感器的铭牌要便于查看。1.6 高压计量跳闸, 预付费跳进线, 负控跳出线柜( 有几路就跳几路) 。1.7 计量柜端板、 顶板等上紧螺丝后, 在里面的螺丝孔加插销。1.8 计量柜内装挂表的底板采纳聚氯乙烯绝缘板, 聚氯乙烯绝缘板厚度≥10mm, 且后加10mm 螺母垫高, 并至少使用 8 处螺丝有效将聚氯乙烯板与柜金属底板紧固(要求四个角及四边居中排列); 1.9 高压、 低压计量柜门均装内铰链, 在装表室内装一个行程开关。1.10 计量柜右侧要钻 φ17~φ18 预付费孔且对应计量柜的箱变外壳上适当位置同样地钻φ17~φ1...
