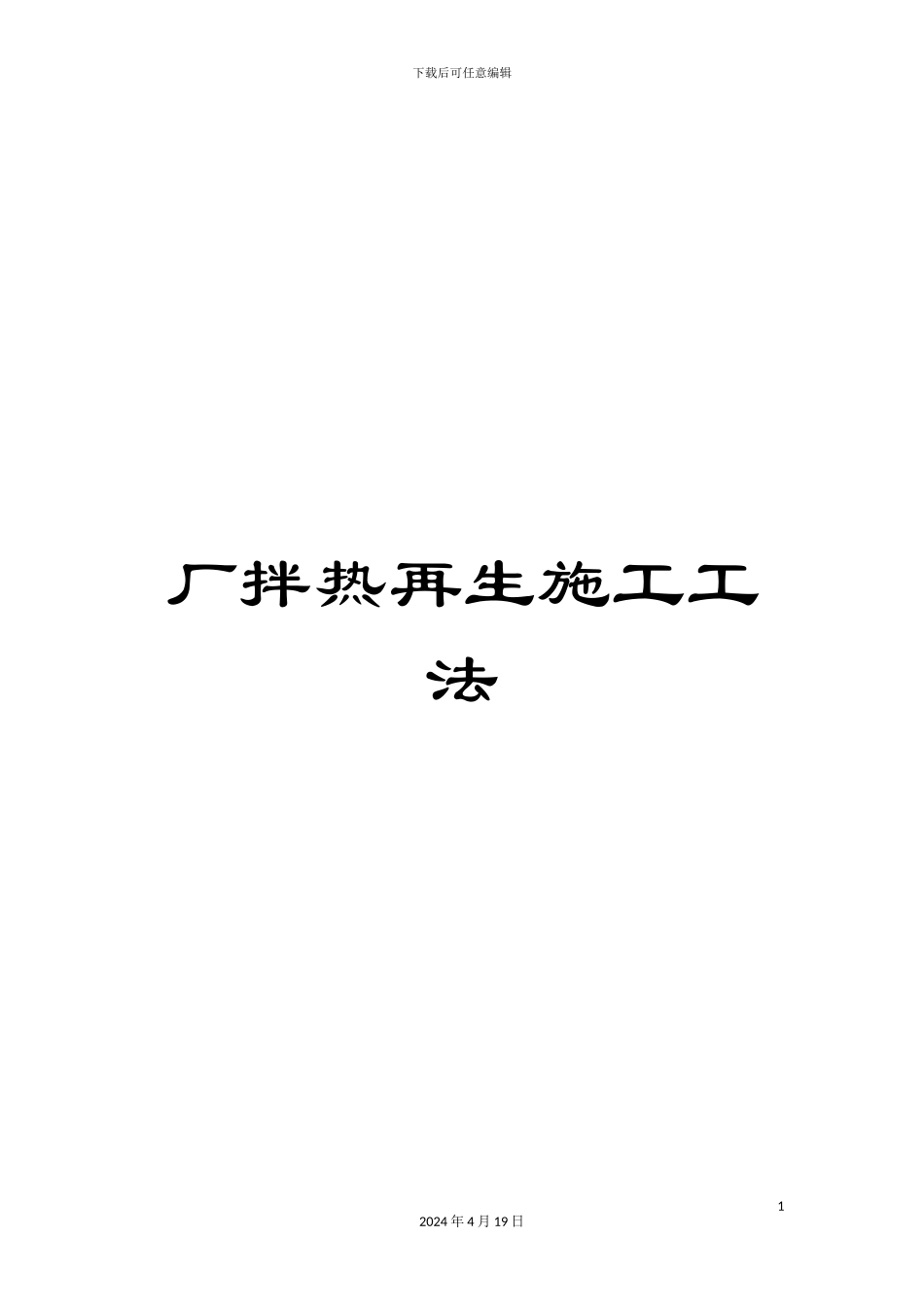

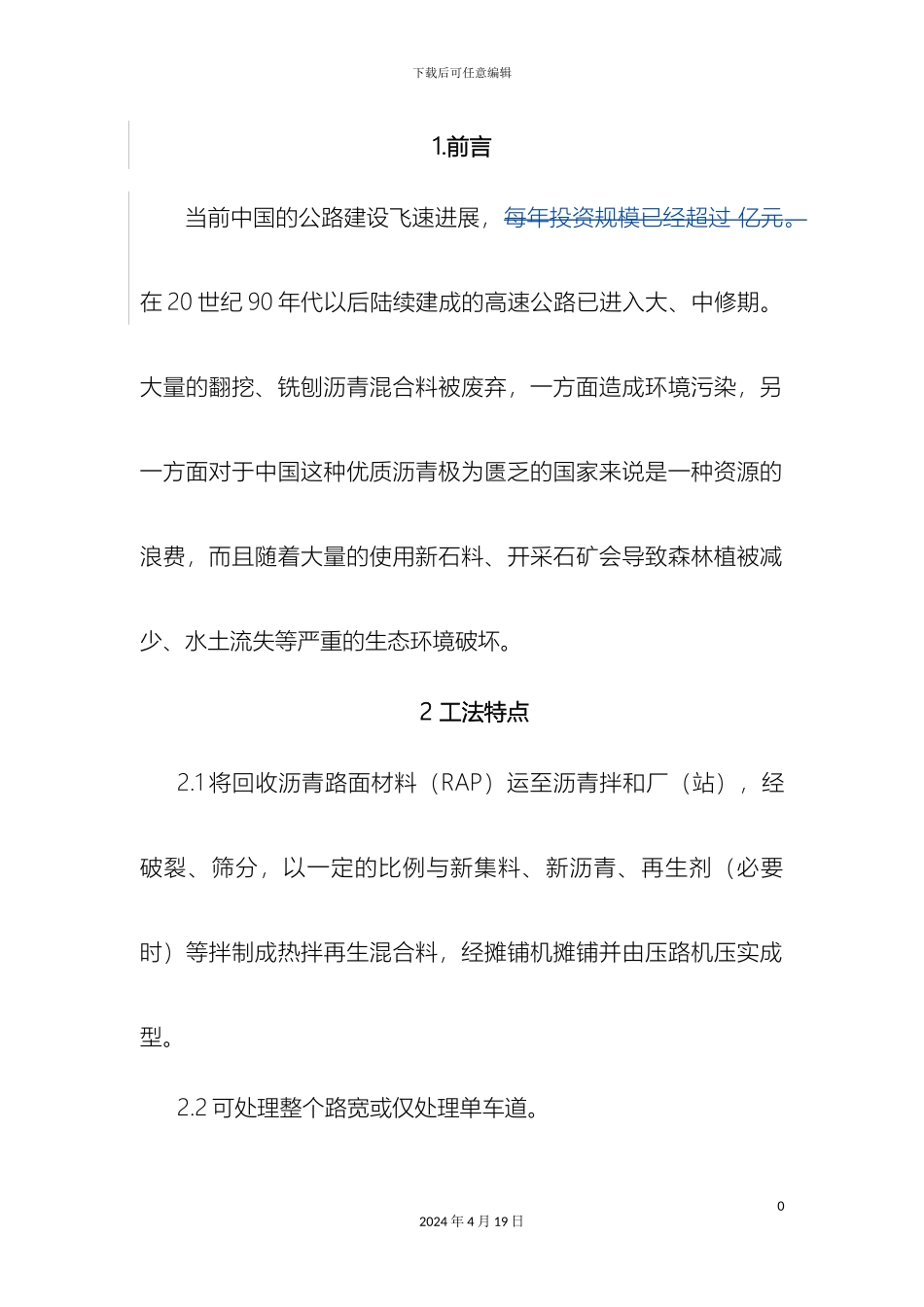

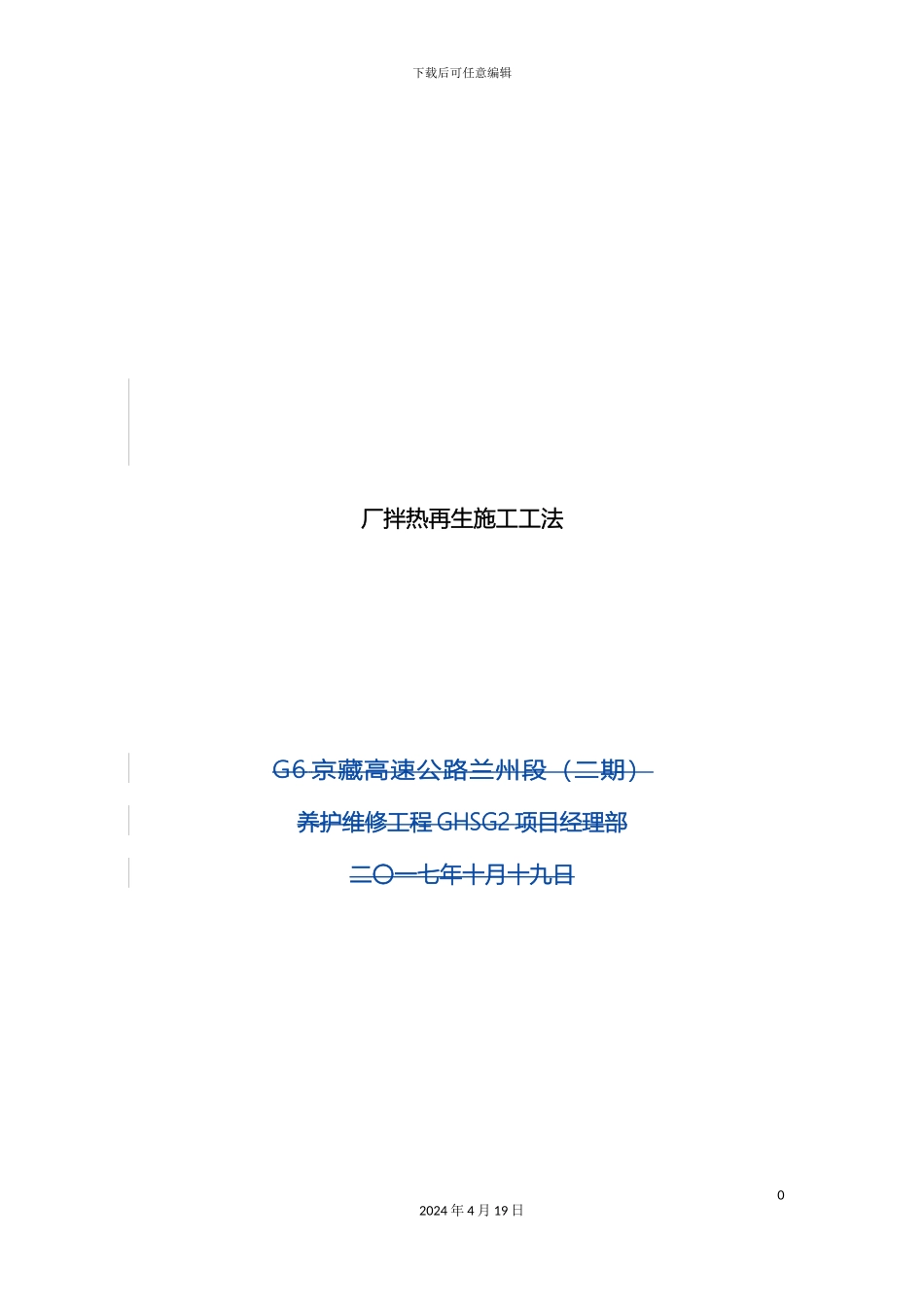

下载后可任意编辑厂拌热再生施工工法12024 年 4 月 19 日下载后可任意编辑 厂拌热再生施工工法G6 京藏高速公路兰州段（二期）养护维修工程 GHSG2 项目经理部二〇一七年十月十九日02024 年 4 月 19 日下载后可任意编辑1.前言当前中国的公路建设飞速进展，每年投资规模已经超过 亿元。在 20 世纪 90 年代以后陆续建成的高速公路已进入大、中修期。大量的翻挖、铣刨沥青混合料被废弃，一方面造成环境污染，另一方面对于中国这种优质沥青极为匮乏的国家来说是一种资源的浪费，而且随着大量的使用新石料、开采石矿会导致森林植被减少、水土流失等严重的生态环境破坏。2 工法特点 2.1 将回收沥青路面材料（RAP）运至沥青拌和厂（站），经破裂、筛分，以一定的比例与新集料、新沥青、再生剂（必要时）等拌制成热拌再生混合料，经摊铺机摊铺并由压路机压实成型。2.2 可处理整个路宽或仅处理单车道。02024 年 4 月 19 日下载后可任意编辑2.3 可处治面层不平整和裂缝，消除车辙、坑槽和松散，提高行驶质量，恢复路面功能。2.4 添加再生剂、新沥青和新集料，改进原路面混合料老化状况，并可纠正配合比存在的问题。3 适用范围3.1 厂拌热再生，适用于对各等级公路回收沥青路面材料（RAP）进行热拌再生利用，再生后的沥青混合料根据其性能和工程情况，可用于各等级公路沥青面层及柔性基层。4.工艺原理4.1 对回收的沥青路面材料（RAP）进行加热，当表面温度达到一定温度时，表面的旧沥青开始软化、熔融，并在与新的热集料拌和过程中，旧沥青的一部分转移到新集料的表面，同时新、旧集料的温度也趋于一致，此时温度为 130℃~150℃，旧沥青裹12024 年 4 月 19 日下载后可任意编辑覆在新、旧集料表面的薄膜也趋于均匀。4.2 按预定比例加入新沥青（或新沥青与再生剂），在搅拌过程中，新沥青（或新沥青与再生剂）将均匀地裹覆到新、旧集料的表面，同时与原有的旧沥青紧密结合。由于新集料，RAP，新沥青（或新沥青与再生剂）和旧沥青的温度已经一致，约达到150℃~160℃，新沥青（或新沥青与再生剂）与旧沥青的界面间发生渗透和交换，集料表面最后的沥青膜是由混合均匀的新旧沥青（或新旧沥青与再生剂）组成，旧沥青的成分和性能得到改进，再生得以进行。4.3 添加预定数量的矿粉，吸附沥青，形成合理厚度的沥青膜，最后经过一段时间的搅拌，沥青混合料进一步搅拌均匀，同时新旧沥青进一步调和均匀，最终得到与新沥青混合料品质...
