右岸灌浆平洞施工方案样本

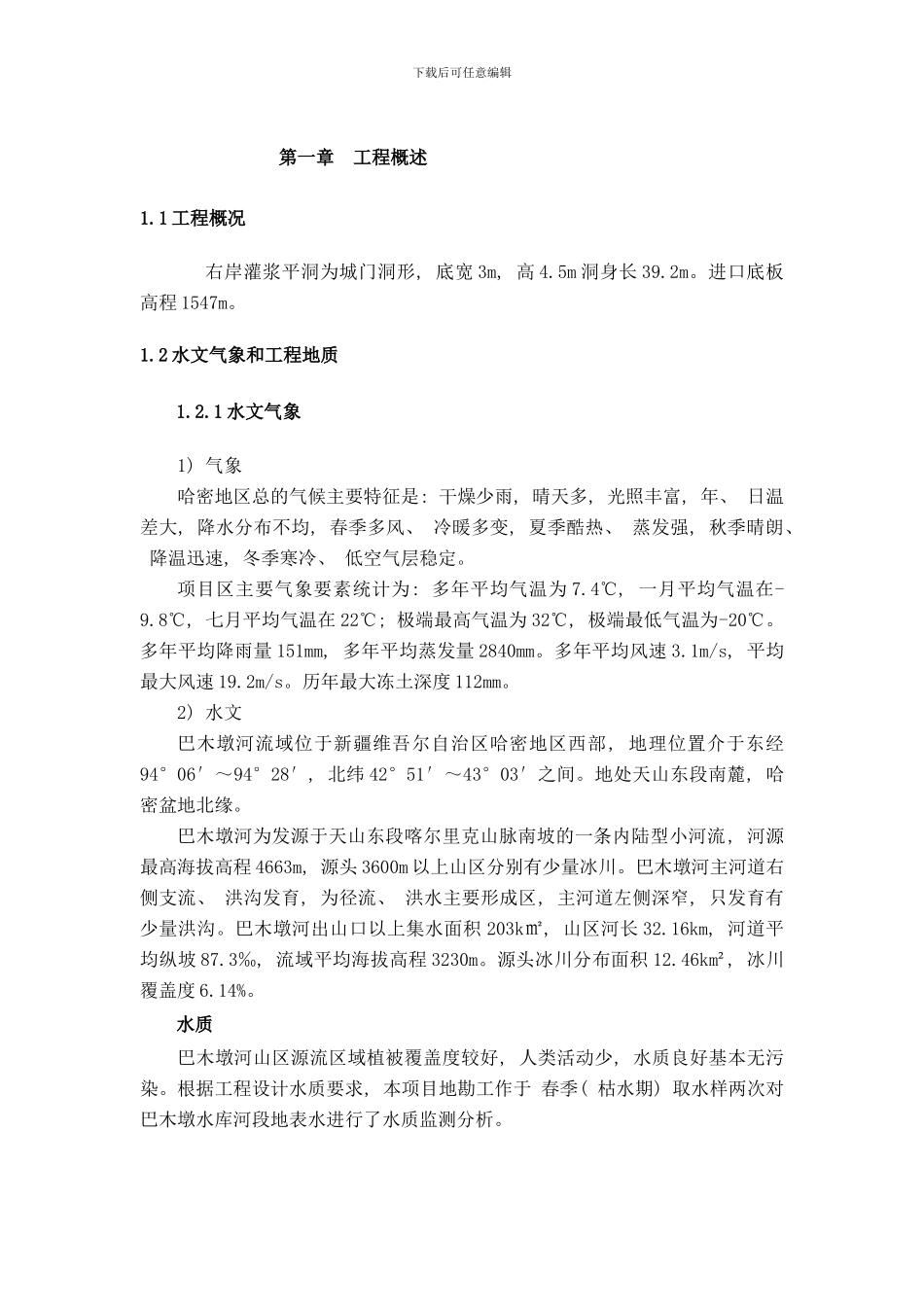

下载后可任意编辑第一章 工程概述1.1 工程概况右岸灌浆平洞为城门洞形, 底宽 3m, 高 4.5m 洞身长 39.2m。进口底板高程 1547m。1.2 水文气象和工程地质1.2.1 水文气象1) 气象哈密地区总的气候主要特征是: 干燥少雨, 晴天多, 光照丰富, 年、 日温差大, 降水分布不均, 春季多风、 冷暖多变, 夏季酷热、 蒸发强, 秋季晴朗、 降温迅速, 冬季寒冷、 低空气层稳定。项目区主要气象要素统计为: 多年平均气温为 7.4℃, 一月平均气温在-9.8℃, 七月平均气温在 22℃; 极端最高气温为 32℃, 极端最低气温为-20℃。多年平均降雨量 151mm, 多年平均蒸发量 2840mm。多年平均风速 3.1m/s, 平均最大风速 19.2m/s。历年最大冻土深度 112mm。2) 水文巴木墩河流域位于新疆维吾尔自治区哈密地区西部, 地理位置介于东经94°06′～94°28′, 北纬 42°51′～43°03′之间。地处天山东段南麓, 哈密盆地北缘。巴木墩河为发源于天山东段喀尔里克山脉南坡的一条内陆型小河流, 河源最高海拔高程 4663m, 源头 3600m 以上山区分别有少量冰川。巴木墩河主河道右侧支流、 洪沟发育, 为径流、 洪水主要形成区, 主河道左侧深窄, 只发育有少量洪沟。巴木墩河出山口以上集水面积 203k㎡, 山区河长 32.16km, 河道平均纵坡 87.3‰, 流域平均海拔高程 3230m。源头冰川分布面积 12.46km², 冰川覆盖度 6.14%。水质巴木墩河山区源流区域植被覆盖度较好, 人类活动少, 水质良好基本无污染。根据工程设计水质要求, 本项目地勘工作于 春季( 枯水期) 取水样两次对巴木墩水库河段地表水进行了水质监测分析。下载后可任意编辑1.2.2 工程地质灌浆平洞布置右岸。进洞口段: 自然坡度约 30～45°。洞脸处坡脚为第四系坡积碎石土。坝 0+302～0+305 段以不存在洞身, 洞身以 0+305-0+341.2.共39。2 米。坝 0+302～0+305 段以不存在洞身, 这段是一块强风化的基岩, 基岩为华力西中期第二侵入次( γ42b) 灰色黑云母花, 属坚硬岩。岩体强风化厚度为 3～5m, 弱风化厚度 12～15m。洞身段: 全长 39.2m。。洞顶上覆岩体强度高, 成洞条件好。1.3 对外交通条件巴木墩水库位于新疆兵团农十三师, 距离哈密市约 68km。距乌鲁木齐市713km。在离巴木墩水库出山口 25km 处有乌鲁木齐至哈密市的国道 312 经过, 水库与国道间有简易道路相通, 项目区对外交通便利。下载后可任意编辑第二章 施工总说明2.1 施工特点分...
