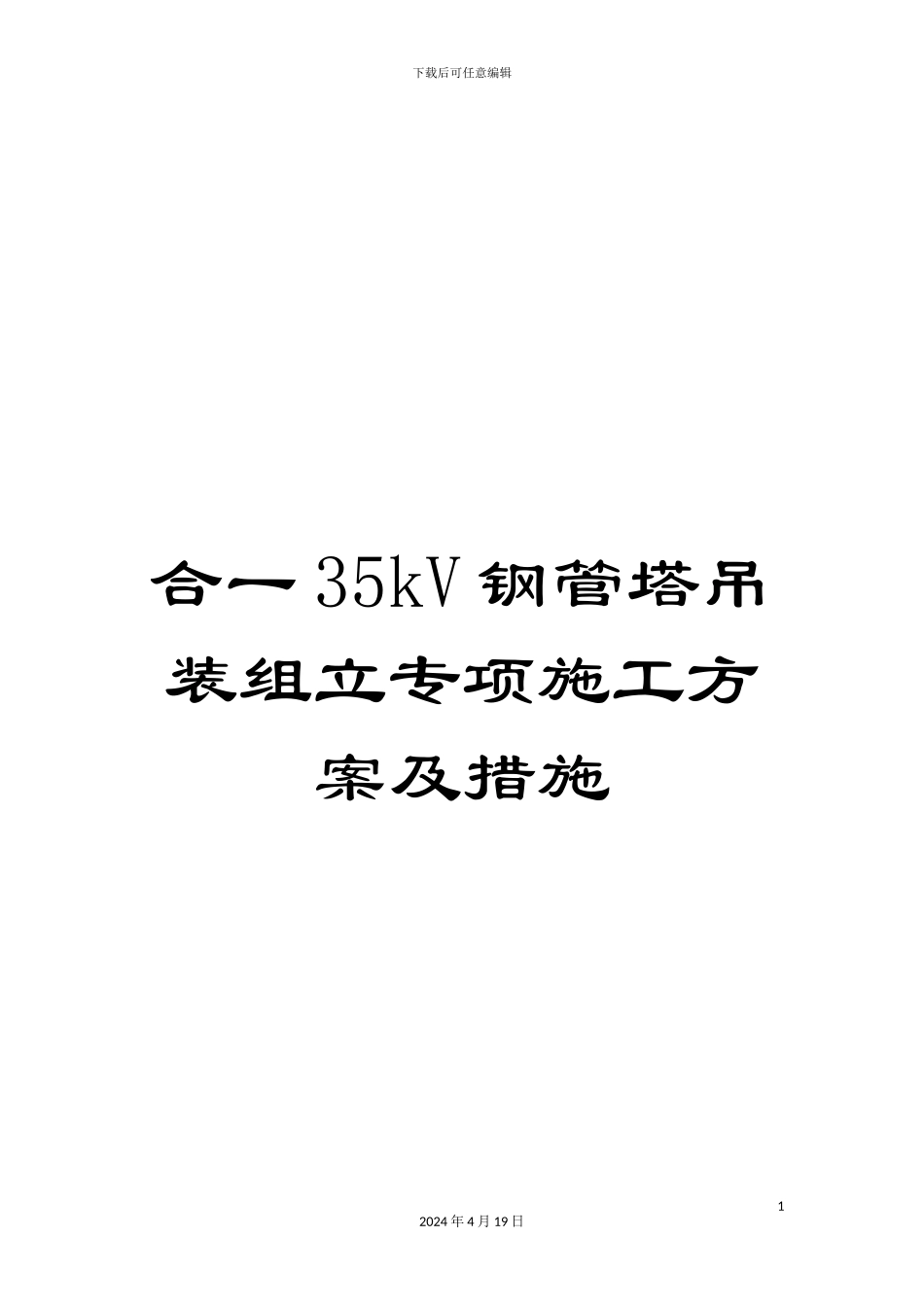

合一35kV钢管塔吊装组立专项施工方案及措施

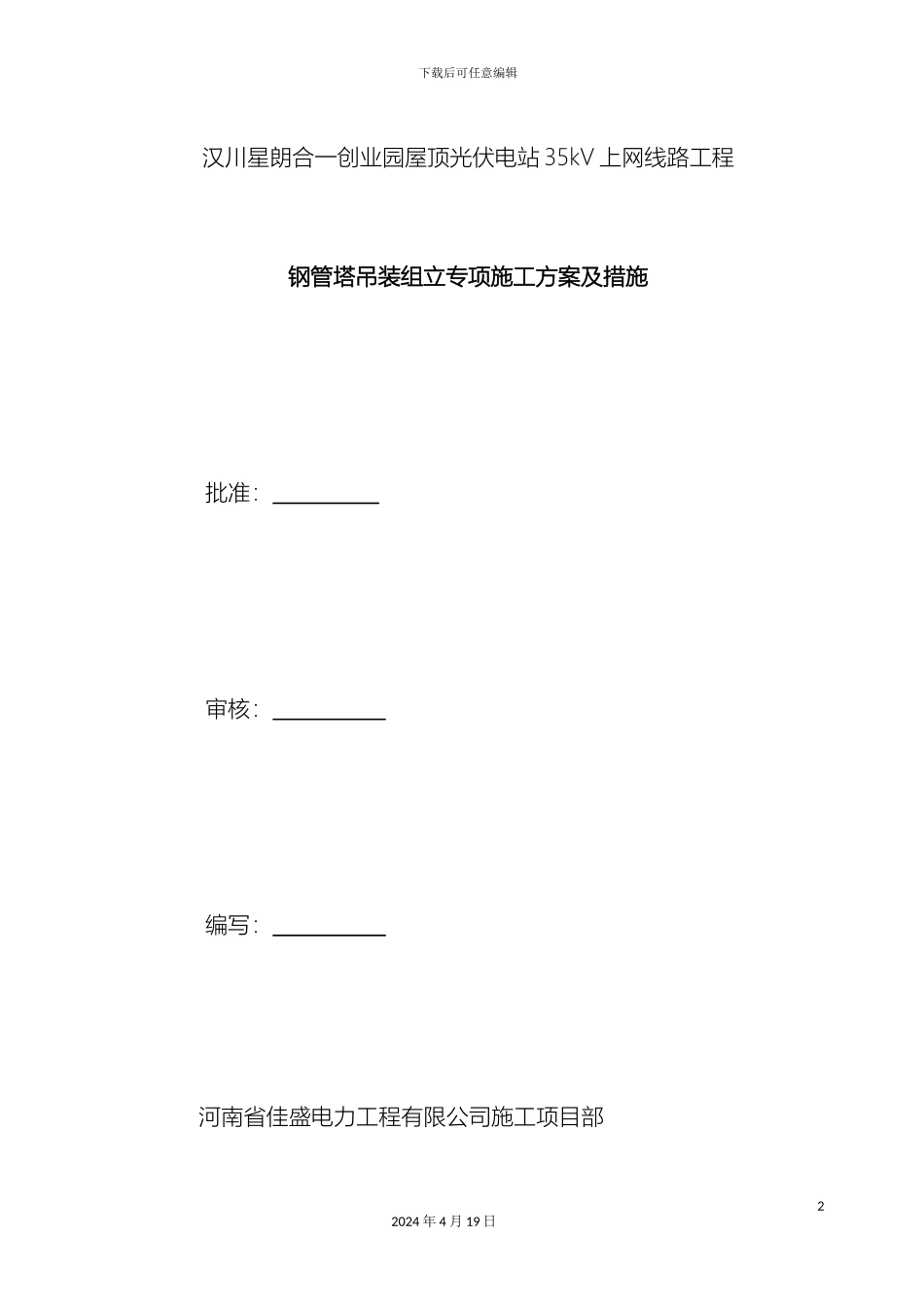

下载后可任意编辑合一 35kV 钢管塔吊装组立专项施工方案及措施12024 年 4 月 19 日下载后可任意编辑汉川星朗合一创业园屋顶光伏电站 35kV 上网线路工程钢管塔吊装组立专项施工方案及措施 批准： 审核： 编写： 河南省佳盛电力工程有限公司施工项目部22024 年 4 月 19 日下载后可任意编辑 5 月 32024 年 4 月 19 日下载后可任意编辑 本工程为星朗合一创业园屋顶光伏电站 35kV 开关柜出线-江台110kV 变电站 35kV 出线构架止，新建钢管杆塔 12 基，考虑到钢管塔高度及重量，决定采纳分段起吊组装和整体吊装的方案。为保证施工安全迅速地组立钢管塔，特制定以下措施。一、工程概况：1、 本工程为汉川星朗合一创业园屋顶光伏电站 35kV 上网线路工程，采纳架空和地埋电缆相结合的方式，新建钢管杆塔 12 基，分为两段，其中直线塔 8 基，终端塔 4 基，新建单回架空线路 1.18 公里，导线型号：LGJ-150/20 钢芯铝绞线；地线型号:1 根 24 芯 OPGW 光缆,直埋电缆 5.118公里，电缆型号为：YJV22-26/35-3*240 铜芯钢铠电缆。2、钢管塔交通运输情况：本线路杆塔分布于公路边及田中，全线地形平坦，交通便利。 3、危险点情况及对应措施： 1）、 由于钢管塔施工现场过往行人车辆，因此需在交叉路口上设置02024 年 4 月 19 日下载后可任意编辑专人监护并设立安全警示牌如：前方施工车辆绕行等。 2）、在起吊钢管塔前应进行试吊作业，在每一段钢管塔起吊约 10cm时应暂停，检查制动装置，确认完好后方可继续起吊。 4、施工时间及要求： 施工队定于 6 月 3 日至 6 日进行钢管塔组立工作，进行组立钢管塔前，施工项目负责人应组织施工员及聘用的专业起吊人员一同进行安全技术交底，明确任务、职责。二、施工组织机构：(见下页)12024 年 4 月 19 日施工负责人 明德信专职安监员质检员技术负责人车辆管理员下载后可任意编辑各级人员现职：施工负责人：具体负责工程的组织领导工作，全面负责工程安全、质量、财务费用工作。施工队长：负责施工现场的组织管理安全生产、施工进度安排、文明施工、协调以及在起吊过程中配合起吊指挥员的工作等。技术负责人：全面负责钢管塔组立过程中的工程技术管理和施工质量管理及具体负责施工技术管理、钢管塔专项组立措施及现场技术指导和督查等工作。专职安监员：具体负责工程的安全监督管理、组织安全学习、督查22024 年 4 月 19 日施工队材料员施工...
