吸尘HONEYWELL设计安装施工手册模板

吸尘HONEYWELL设计安装施工手册模板_第1页
1/10
吸尘HONEYWELL设计安装施工手册模板_第2页
2/10
吸尘HONEYWELL设计安装施工手册模板_第3页
3/10

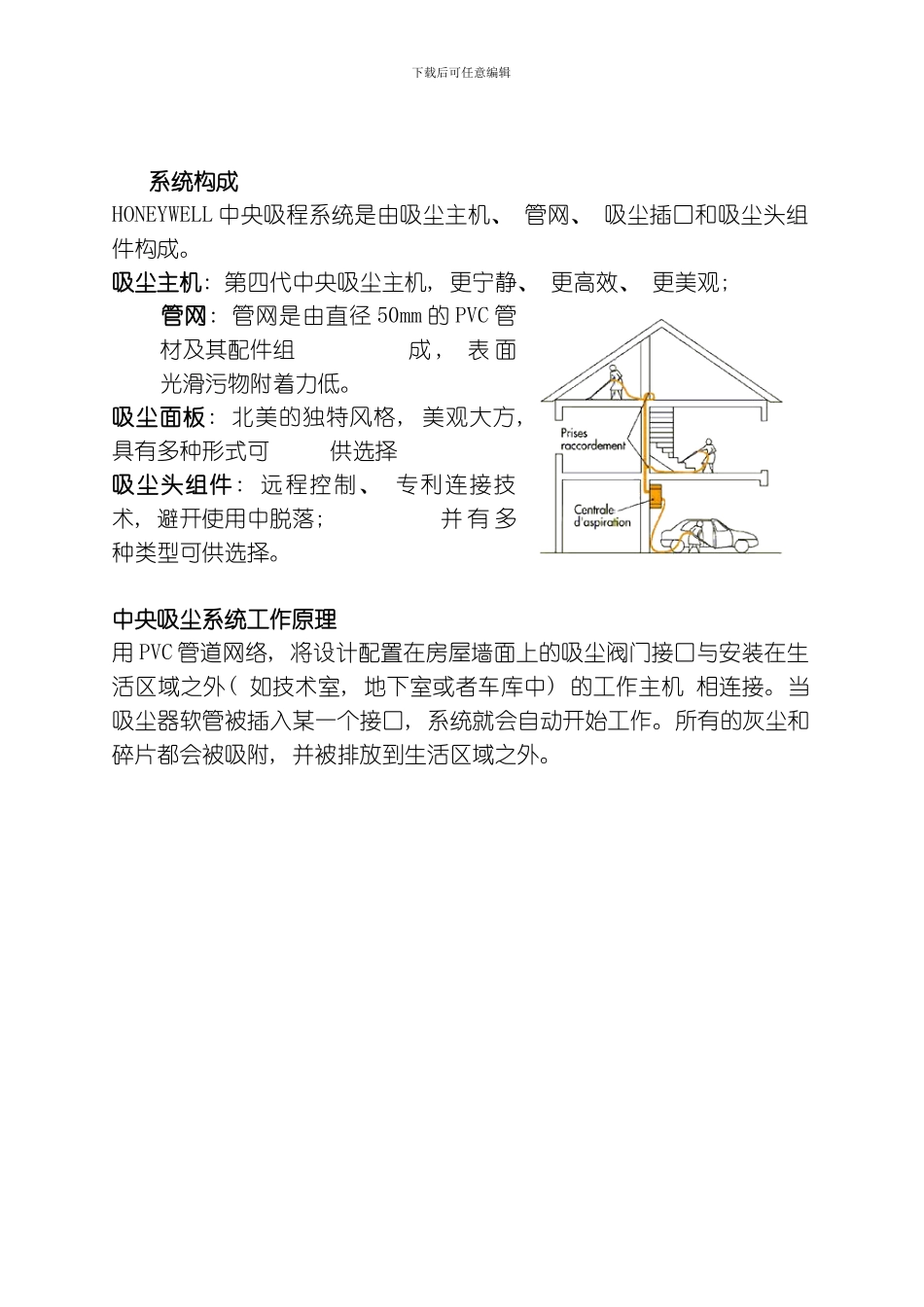

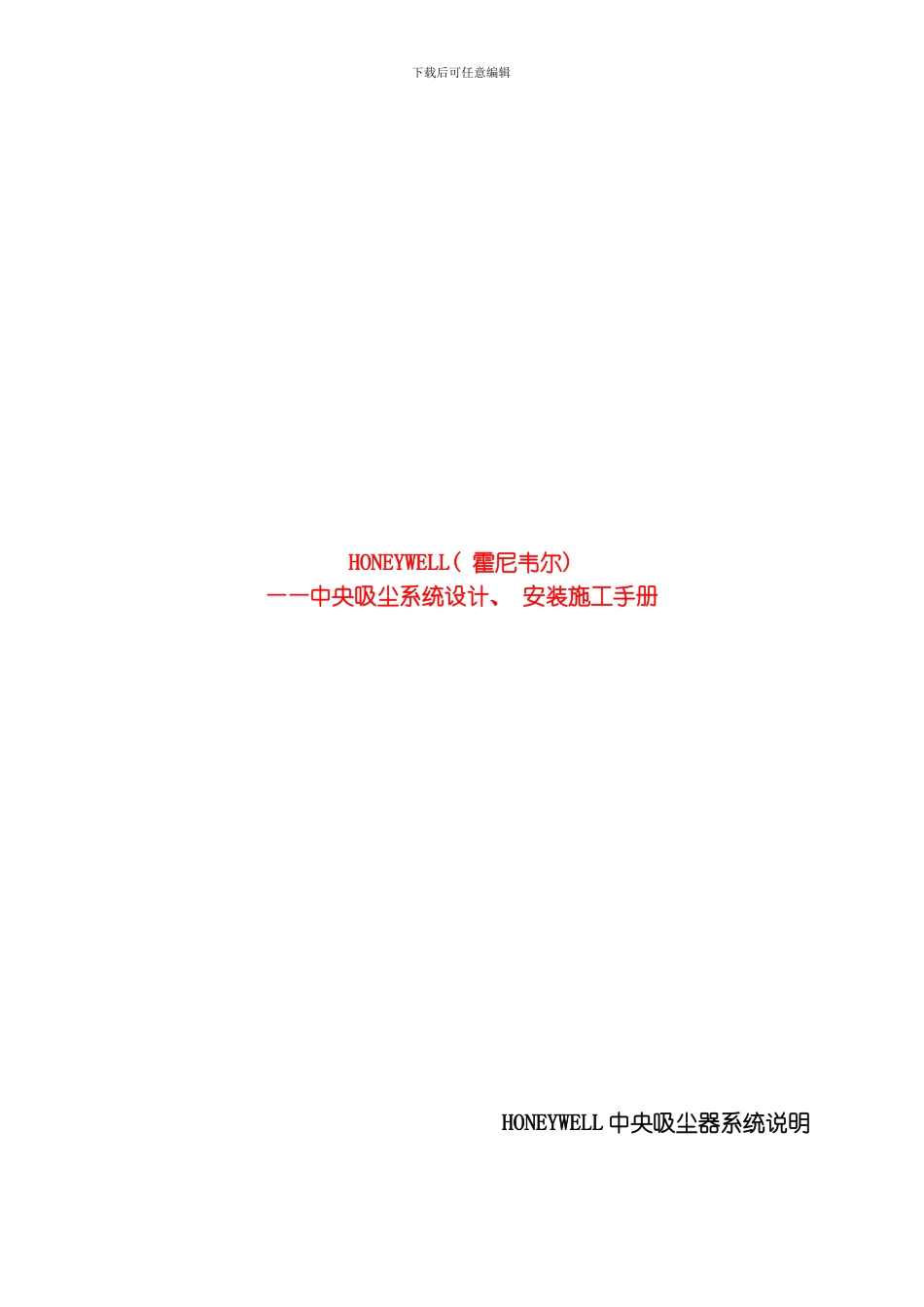

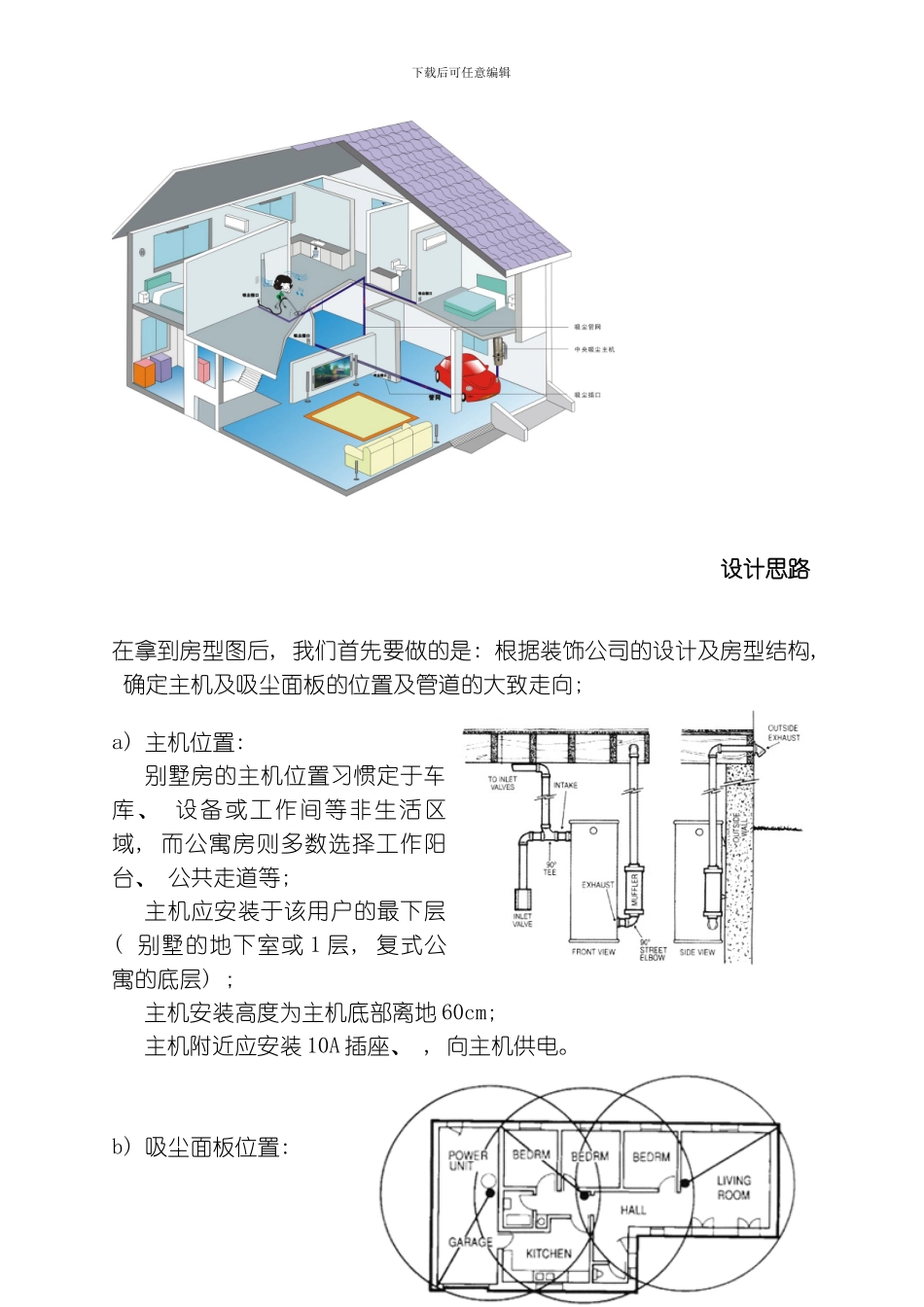

下载后可任意编辑HONEYWELL( 霍尼韦尔) ——中央吸尘系统设计、 安装施工手册 HONEYWELL 中央吸尘器系统说明下载后可任意编辑系统构成HONEYWELL 中央吸程系统是由吸尘主机、 管网、 吸尘插口和吸尘头组件构成。吸尘主机: 第四代中央吸尘主机, 更宁静、 更高效、 更美观; 管网: 管网是由直径 50mm 的 PVC 管材及其配件组 成 , 表 面光滑污物附着力低。吸尘面板: 北美的独特风格, 美观大方,具有多种形式可 供选择吸尘头组件: 远程控制、 专利连接技术, 避开使用中脱落; 并 有 多种类型可供选择。中央吸尘系统工作原理 用 PVC 管道网络, 将设计配置在房屋墙面上的吸尘阀门接口与安装在生活区域之外( 如技术室, 地下室或者车库中) 的工作主机 相连接。当吸尘器软管被插入某一个接口, 系统就会自动开始工作。所有的灰尘和碎片都会被吸附, 并被排放到生活区域之外。 下载后可任意编辑设计思路在拿到房型图后, 我们首先要做的是: 根据装饰公司的设计及房型结构, 确定主机及吸尘面板的位置及管道的大致走向; a) 主机位置: 别墅房的主机位置习惯定于车库、 设备或工作间等非生活区域, 而公寓房则多数选择工作阳台、 公共走道等; 主机应安装于该用户的最下层( 别墅的地下室或 1 层, 复式公寓的底层) ; 主机安装高度为主机底部离地 60cm; 主机附近应安装 10A 插座、 , 向主机供电。b) 吸尘面板位置: 下载后可任意编辑主机面板位置应与电源插座水平, 既离地 300mm; 而且尽量靠近门口、 楼梯口或电源插座, 注意避开与家具冲突; 尽量避开安装在结构墙或柱上。c) 吸尘管道: 使用外径为 50mm 的 PVC 管道。根据不同的施工方式,水平管道应该吊顶、 地板龙骨或楼板内排放, 避开外露; 垂直管道除了直接向上连接面板之外, 应选择管井或管道内穿越楼层。d) 其它注意: 下载后可任意编辑 面板的位置必须确保远程控制软管能覆盖房屋内至少 98%以上的面积。 除吸尘面板后的弯头为 90 度以外, 其它 90 度弯处均需要由 2 个 45度组合而成。e) 安装流程: 安装管线――吸力检查――管线标注――墙壁开槽安装吸口――主机安装――主机测试――交付使用施工方式为水平管道走吊顶或夹墙、 垂直管道开槽布管。因此工期约在 8-10 天左右( 每幢) 。f) 主机选型: 选择什么功率规格的主机, 并不是完全根据使用房间的实际面积, 而是要更多考虑到管道的长度与走向; 因此, ...
