哈拉通克供水工程调节池防渗设计样本

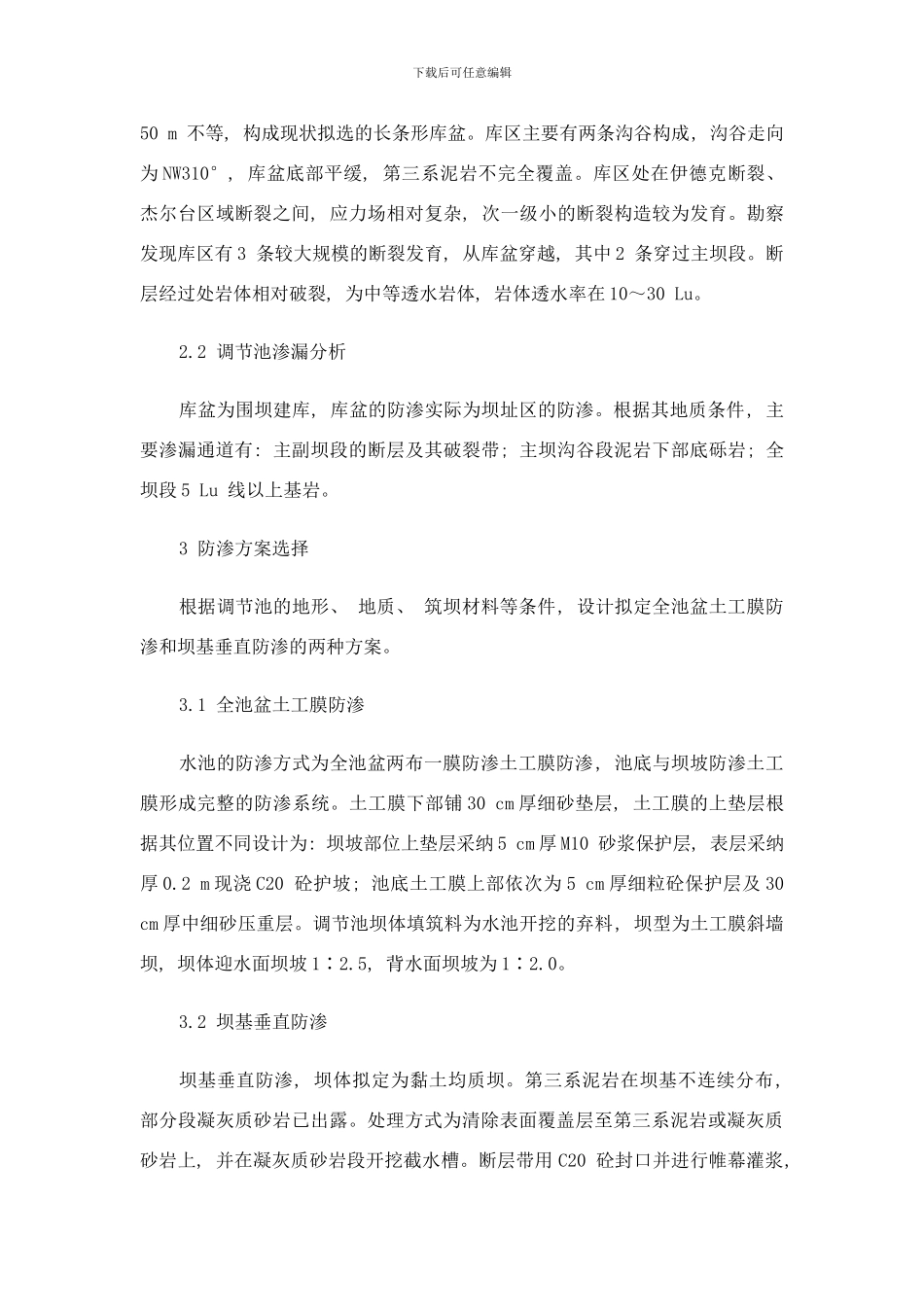

下载后可任意编辑哈拉通克供水工程调节池防渗设计杨华娟摘要: 经过对哈拉通克供水工程调节池的防渗形式进行比较分析后, 设计采纳垂直防渗方案。由于坝体为均质坝, 采纳泥岩风化料填筑, 防渗性能安全可靠, 可是地基条件复杂, 地基处理中针对坝基不同特性进行了相应的帷幕灌浆防渗设计, 防渗效果达到了预期要求。关键词: 调节池; 土坝; 防渗; 帷幕灌浆中图分类号: TV223.4 文献标志码: B 文章编号: 2095-0144( ) 11-0037-021 工程概况富蕴县工业园区哈拉通克供水工程为向富蕴县工业园区工业、 生活、 公共设施、 绿化的水源工程。工程主要由取水口、 隧洞、 倒虹吸、 压力管道及调节池等主要建筑物组成。调节池位于该工程输水管道末端, 为低山丘陵区, 地形南东高北西低, 相对高差 20～50 m 不等, 构成天然的长条形池盆。根据地形条件, 对沟道两侧及下游围坝, 形成该供水工程的调节水池, 水池总容积640.6 万 m3。调节池主要由沟道两侧的副坝和下游侧主坝段组成, 其中: 主坝段总长约 800 m, 最大坝高 31.5 m; 副坝段全长约 1 300 m, 最大坝高 15.7 m。由于调节池坝线较长, 坝址区地质条件复杂, 且调节池运行方式为注入式, 因此, 防渗问题尤为突出。2 调节池主要渗漏原因2.1 坝址区工程地质概况库区位于低山丘陵区, 地形南东高北西低, 地面高程 945.0～981 m, 库盆两侧基岩大面积裸露, 受区域北西向构造影响北西向洪沟发育, 地形起伏 20～下载后可任意编辑50 m 不等, 构成现状拟选的长条形库盆。库区主要有两条沟谷构成, 沟谷走向为 NW310°, 库盆底部平缓, 第三系泥岩不完全覆盖。库区处在伊德克断裂、 杰尔台区域断裂之间, 应力场相对复杂, 次一级小的断裂构造较为发育。勘察发现库区有 3 条较大规模的断裂发育, 从库盆穿越, 其中 2 条穿过主坝段。断层经过处岩体相对破裂, 为中等透水岩体, 岩体透水率在 10～30 Lu。2.2 调节池渗漏分析库盆为围坝建库, 库盆的防渗实际为坝址区的防渗。根据其地质条件, 主要渗漏通道有: 主副坝段的断层及其破裂带; 主坝沟谷段泥岩下部底砾岩; 全坝段 5 Lu 线以上基岩。3 防渗方案选择根据调节池的地形、 地质、 筑坝材料等条件, 设计拟定全池盆土工膜防渗和坝基垂直防渗的两种方案。3.1 全池盆土工膜防渗水池的防渗方式为全池盆两布一膜防渗土工膜防渗, 池底与坝坡防渗土工膜形成完整的防渗系统。土工膜下部铺...
