四桩塔吊基础设计方案新规范模板

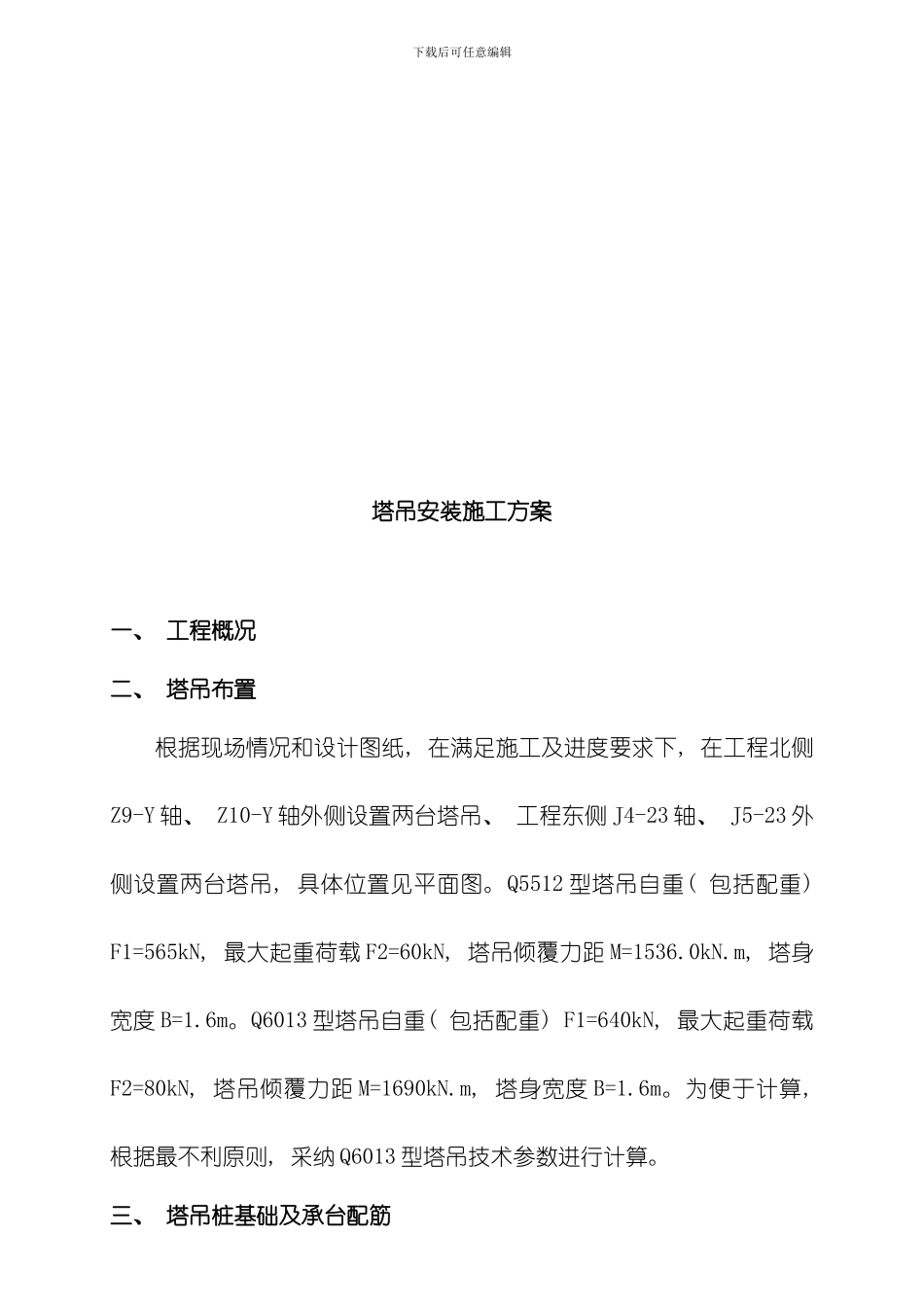

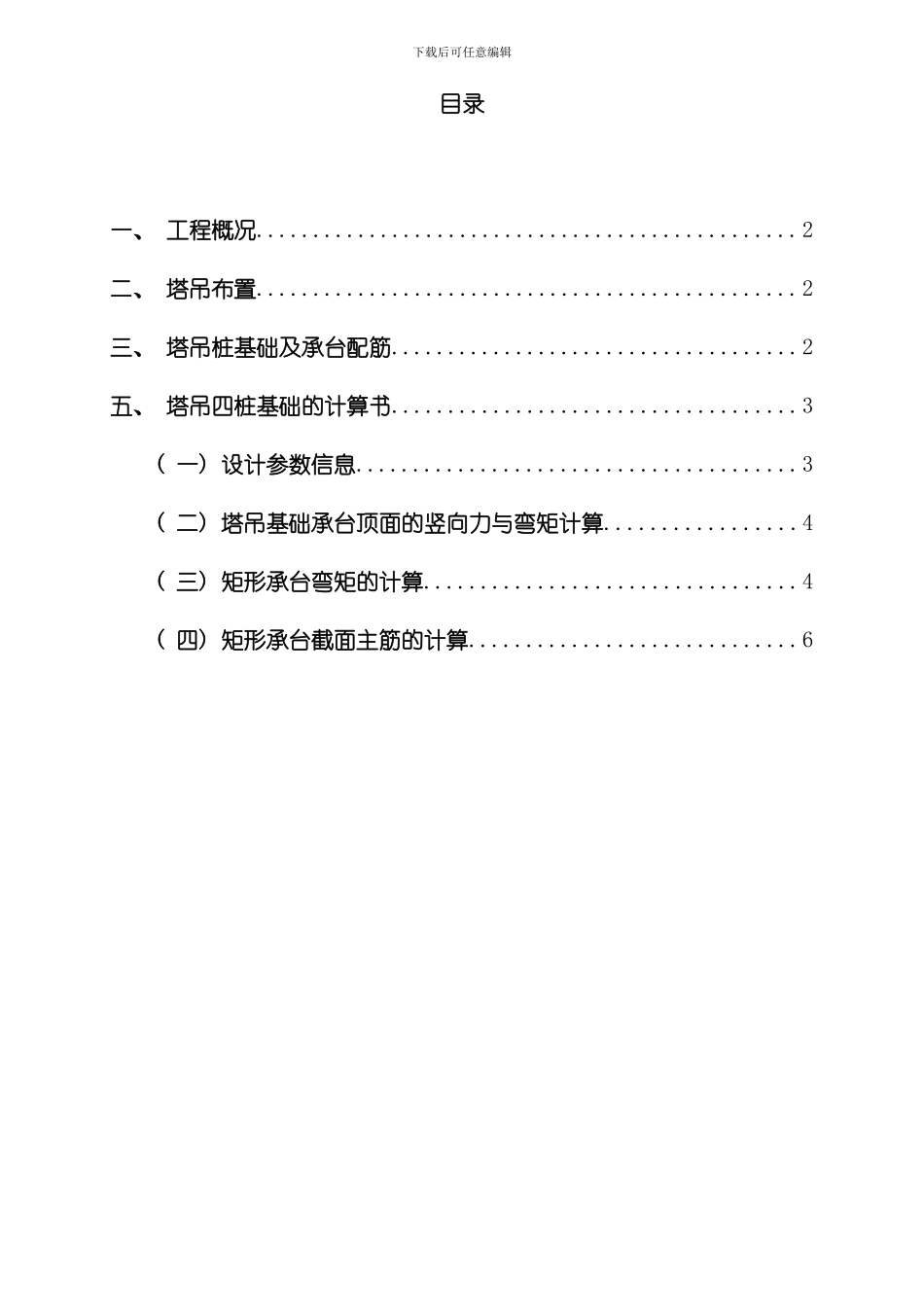

下载后可任意编辑目录一、 工程概况................................................2二、 塔吊布置................................................2三、 塔吊桩基础及承台配筋....................................2五、 塔吊四桩基础的计算书....................................3( 一) 设计参数信息.......................................3( 二) 塔吊基础承台顶面的竖向力与弯矩计算.................4( 三) 矩形承台弯矩的计算.................................4( 四) 矩形承台截面主筋的计算.............................6下载后可任意编辑塔吊安装施工方案一、 工程概况二、 塔吊布置根据现场情况和设计图纸, 在满足施工及进度要求下, 在工程北侧Z9-Y 轴、 Z10-Y 轴外侧设置两台塔吊、 工程东侧 J4-23 轴、 J5-23 外侧设置两台塔吊, 具体位置见平面图。Q5512 型塔吊自重( 包括配重) F1=565kN, 最大起重荷载 F2=60kN, 塔吊倾覆力距 M=1536.0kN.m, 塔身宽度 B=1.6m。Q6013 型塔吊自重( 包括配重) F1=640kN, 最大起重荷载F2=80kN, 塔吊倾覆力距 M=1690kN.m, 塔身宽度 B=1.6m。为便于计算, 根据最不利原则, 采纳 Q6013 型塔吊技术参数进行计算。三、 塔吊桩基础及承台配筋下载后可任意编辑1、 塔吊基础采纳四桩承台基础, 基础桩基采纳旋挖成孔。参数如下: 1) 承台尺寸 3.60m×3.60m×1.50。承台顶平地面即绝对标高5.0m。2) 桩直径 d=0.8m,桩长 13.94m, 1#、 2#、 3#塔吊支承在强风化泥灰岩上, 4#塔吊支承在中风化泥灰岩上。桩间距 a=2.40m。3) 承台及桩混凝土强度为 C35, 保护层厚度为 50mm。2、 配筋: 1) 桩钢筋: 钢筋笼主筋采纳16@180, 即 1216, 通长布置, 上端锚入承台长度为 1200mm; 螺旋箍筋桩顶以下 3 米 A8@100, 其余 A8@200, 加劲箍16@ 。2) 承台钢筋: 面钢筋双向20@200, 底层钢筋双向20@200, 上锚与面筋搭接; 水平腰箍筋12@200; 施工支撑筋 218, 均匀布置。平面图、 剖面图详见附图四、 质量、 安全保证措施1、 施工前, 必须先熟悉图纸, 严格根据图纸和法律规范施工。2、 施工前要做好工人的三级安全教育和安全及技术交底, 所有工下载后可任意编辑人必须办理好平安卡才能上岗作业。3、 选择有经验、 有技术的施工人员进行施工。项目部管理人员到位, 分管质安人员, 不定时进行跟踪检查, 现场监督, 严...
