四角钢管塔钢管加工产品检验标准C模板

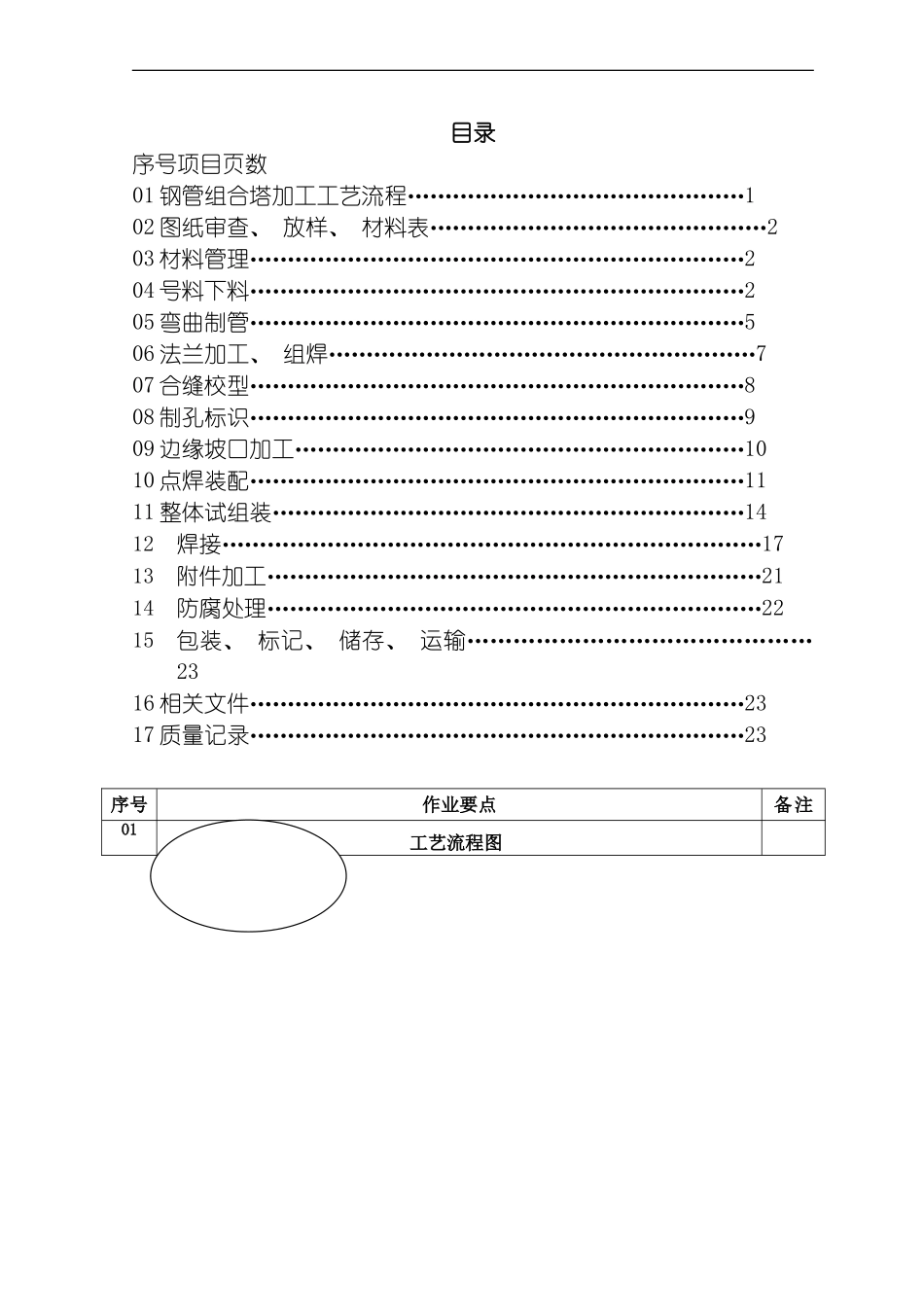

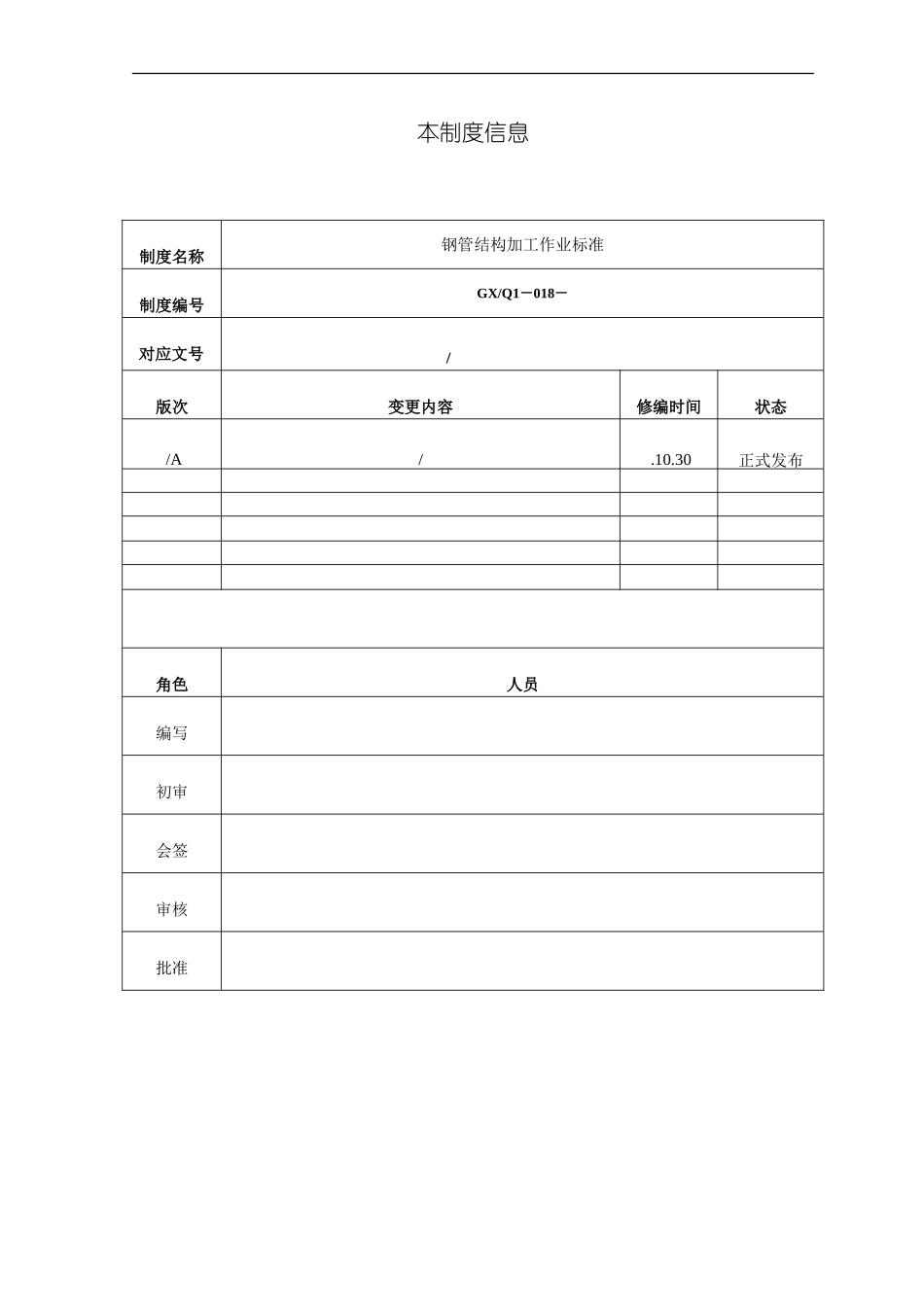

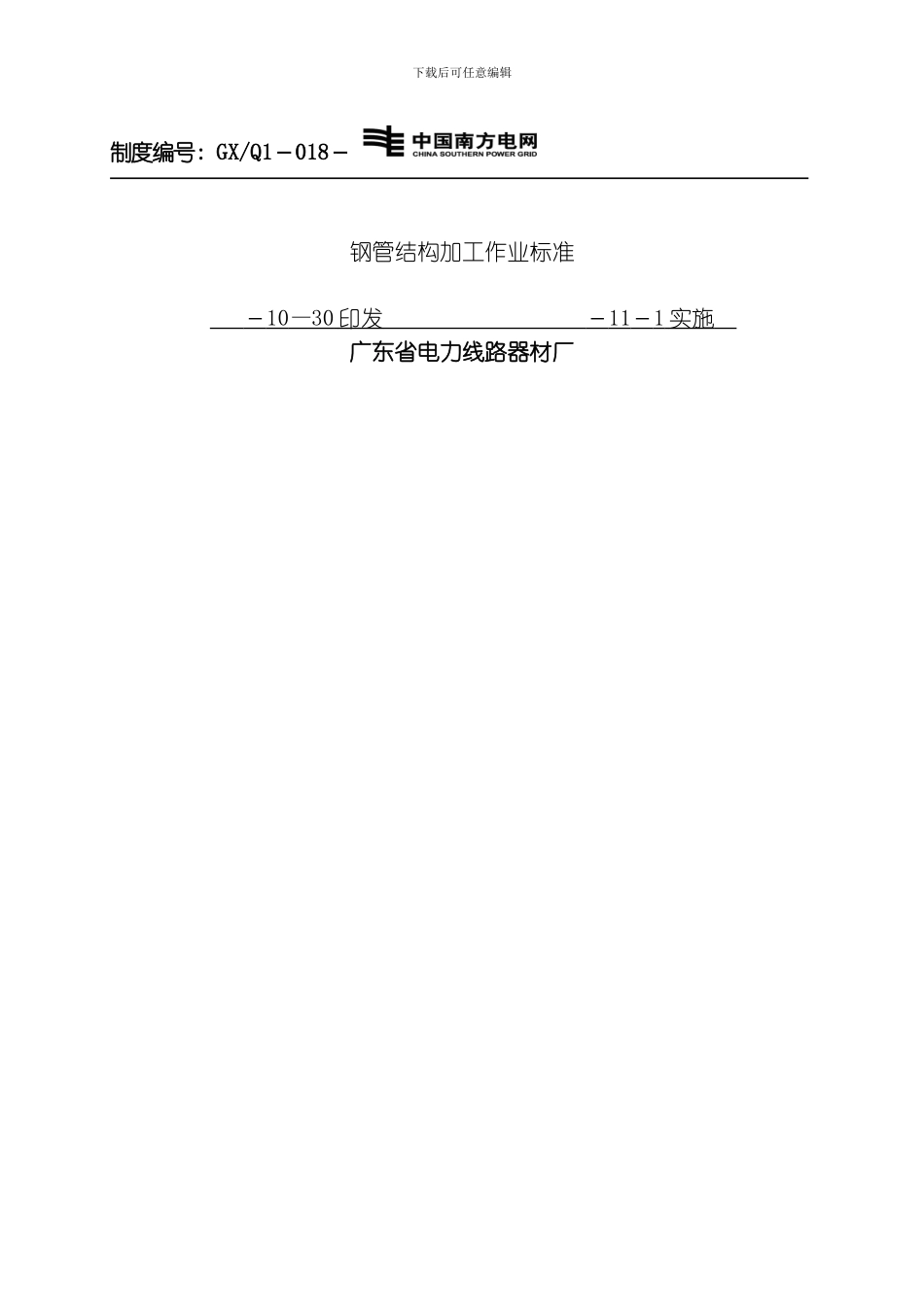

下载后可任意编辑制度编号: GX/Q1－018－ 钢管结构加工作业标准 － 10 — 30 印发 － 11 － 1 实施 广东省电力线路器材厂本制度信息制度名称钢管结构加工作业标准制度编号GX/Q1－018－ 对应文号/版次变更内容修编时间状态 /A/ .10.30正式发布角色人员编写初审会签审核批准目录序号项目页数01 钢管组合塔加工工艺流程………………………………………102 图纸审查、 放样、 材料表………………………………………203 材料管理…………………………………………………………204 号料下料…………………………………………………………205 弯曲制管…………………………………………………………506 法兰加工、 组焊…………………………………………………707 合缝校型…………………………………………………………808 制孔标识…………………………………………………………909 边缘坡口加工……………………………………………………1010 点焊装配…………………………………………………………1111 整体试组装………………………………………………………1412焊接………………………………………………………………1713附件加工…………………………………………………………2114防腐处理…………………………………………………………2215包装、 标记、 储存、 运输………………………………………2316 相关文件…………………………………………………………2317 质量记录…………………………………………………………23序号作业要点备注01工艺流程图下载后可任意编辑带★工序为特别工序带▲工序为关键工序序号作业要点备注02图纸审查放样材料表材料采购: 检验、 入库、 堆放、 标识、 预处理、 配料▲号料下料:数控切割机下料、 冲剪下料▲ 制管: 折弯机、 卷板机制管卷板机制管) 合 缝▲附件加工法兰、 型材加工▲附件组装包装打包▲相贯线切割机下料入库▲锯床下料端头开口★焊接校 型★附件焊接返工经过不经过检 验返工焊后处理不经过试组装★防腐处理经过不经过发货图纸审查放样材料表工艺卡下载后可任意编辑参照厂”铁塔放样作业标准”(GX/Q1－004)执行1、 工程开工前, 应进行图纸会审和技术交底, 放样人员根据技术交底进行放样工作。放样图必须进行审核并签名确认。2、 放样图纸的标识应统一标准。3、 样杆放样要求: 不具备共性的样杆, 必须附加说明, 并向加工车间作技术交...
