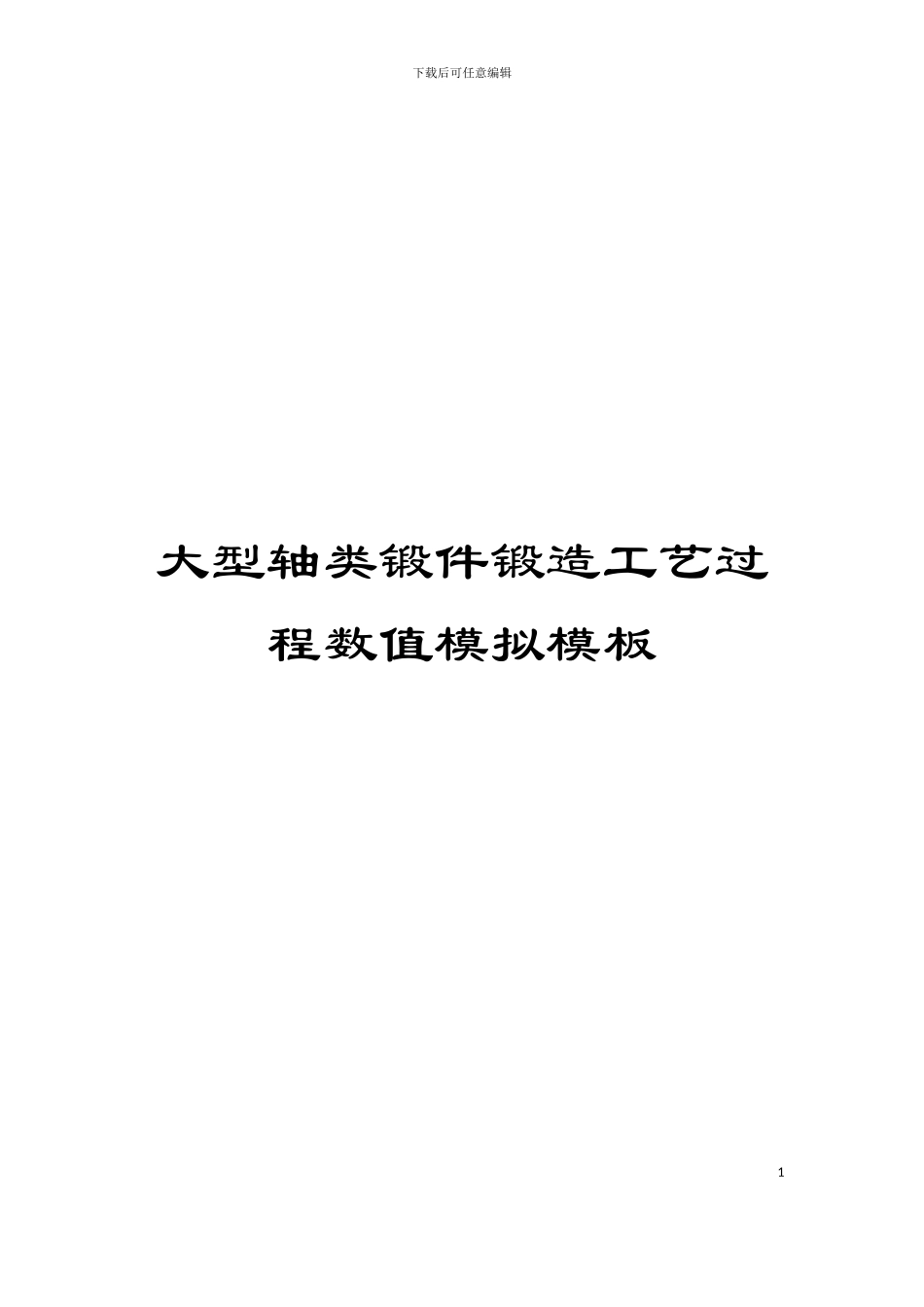

下载后可任意编辑大型轴类锻件锻造工艺过程数值模拟模板1下载后可任意编辑南 京 理 工 大 学毕 业 设 计 说 明 书 ( 论 文 )作 者:陈 杰学 号 : 学院( 系 ):材 料 科 学 与 工 程 学 院专 业:材 料 成 型 及 控 制 工 程题 目:大 型 轴 类 锻 件 锻 造 工 艺 过程 数 值 模 拟指 导 者 : ( 姓 名 ) ( 专 业 技 术 职 务 )2黄俊讲师下载后可任意编辑评 阅 者 : ( 姓 名 ) ( 专 业 技 术 职 务 ) 年 6 月毕业设计说明书( 论文) 中文摘要3下载后可任意编辑本文针对2MW 风电主轴为讨论对象, 将其完整的锻造工艺分成了四大锻造步骤, 并运用有限元软件DEFORM, 重点对倒棱滚圆、 镦粗、 拔长、 号印分料和模锻等步骤分别进行了数值模拟。在模拟过程中分析了各个步骤的锻件内部应力应变和尺寸精度的影响。具体的讨论内容和所得结论如下: （1 ） 获得了对大型风电主轴类锻件倒棱滚圆的过程进行了模拟有限元模 型, 讨论了该过程中锻件内部应力应变状态和温度的分布以及使用平 砧倒棱滚圆的精度。使用平砧滚圆, 截面平均直径值与初始方形锻件边长相比增加2.8%, 需要继续对工件加工才能达到更高的精度, 而且 锻件心部有较大的等效应变。（2 ） 获得了对大型风电主轴类锻件镦粗拔长的过程有限元模型, 进行了 模拟, 讨论了拔长过程中接砧量对工件表面缺陷的影响。应设定较小的接砧量60mm, 这样不但提高工作效率, 而且保证锻件表面质量而且 提高工作效率。（3 ） 获得了对大型风电主轴类锻件模锻的过程进行了模拟有限元模型, 讨论了模锻过程中锻件应力应变和温度的改变, 以及最终锻件的精度。最终锻件顶部平均直径1546mm, 底部直径405mm, 均符合工艺卡要求。关键词 风电主轴大型锻件, 数值模拟, 倒棱滚圆, 镦粗拔长, 模锻锻造工艺, 数值模拟, 锻造工艺优化4下载后可任意编辑毕业设计说明书 ( 论文 ) 外文摘要 Title STUDY ON FE SIMULATION OF FORGING PROCESS OF HEAVY AXIAL FORGINGS Abstract The complete forging process of 2MW wind power axis is studied and divided into 4 main forging approaches firstly. Then, the finite element code DEFORM is applied to simulate the different forging approach sequentially. And finally, by analyzing the i...
