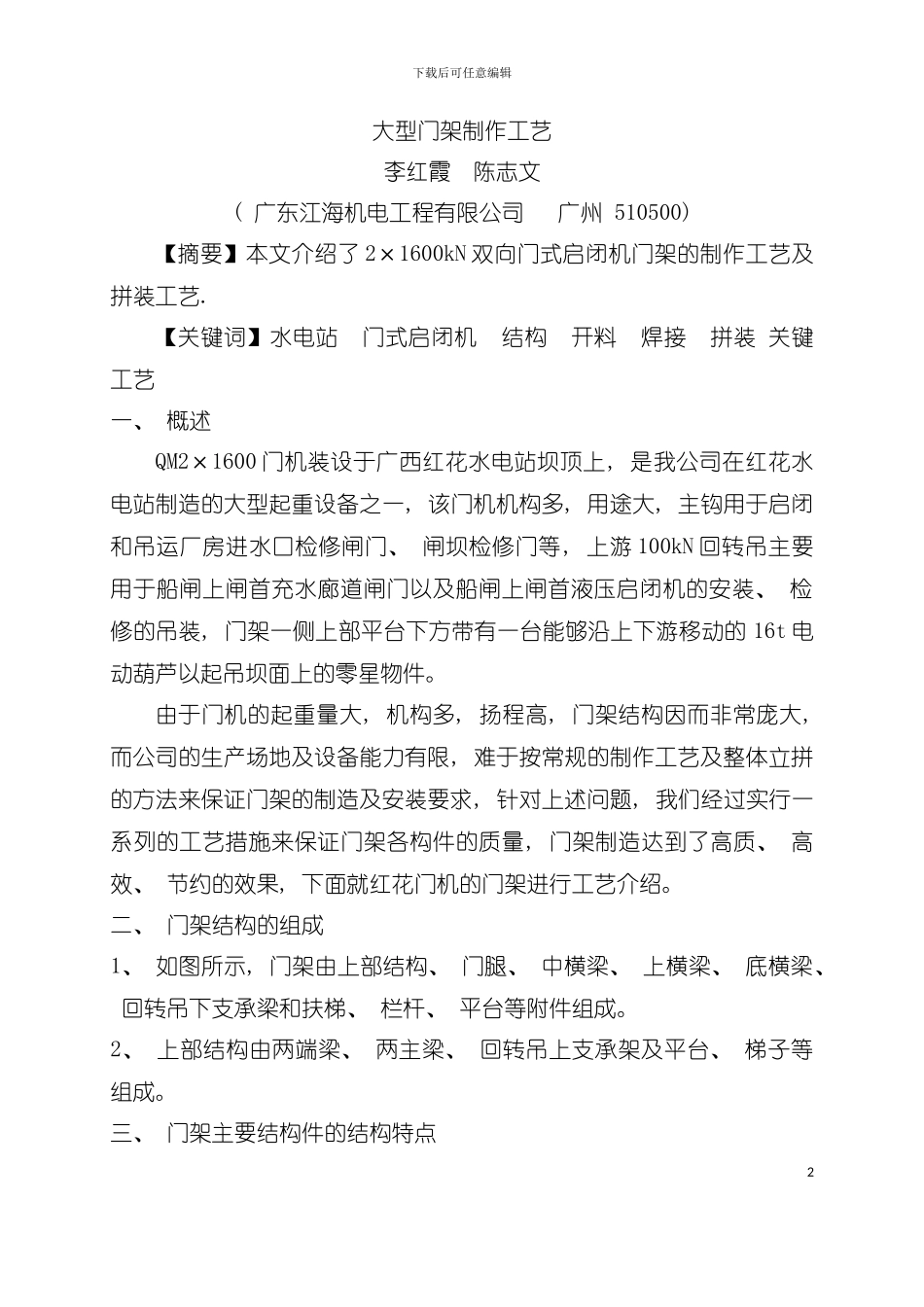

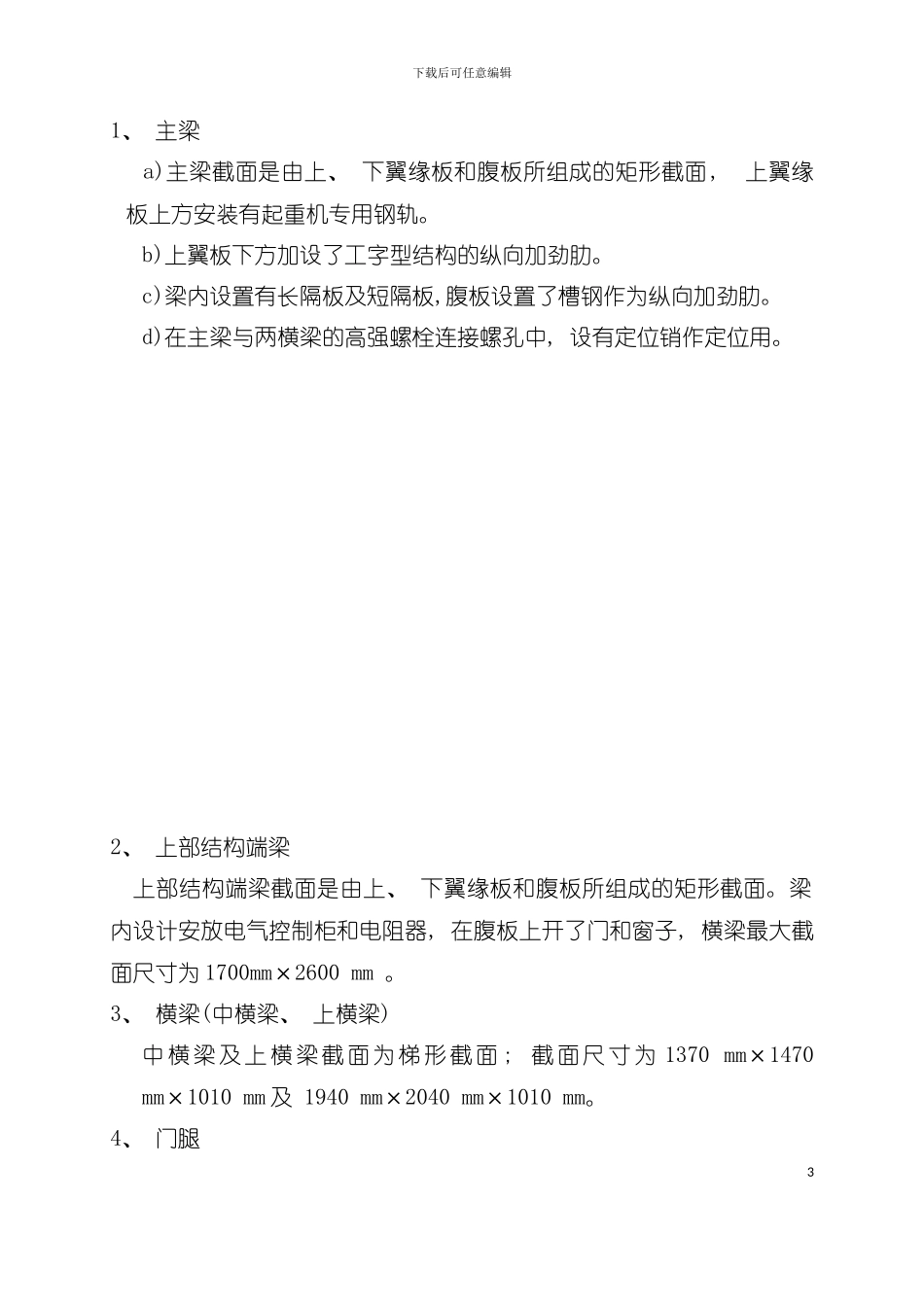

下载后可任意编辑大型门架制作工艺模板1下载后可任意编辑大型门架制作工艺李红霞 陈志文( 广东江海机电工程有限公司 广州 510500) 【摘要】本文介绍了 2×1600kN 双向门式启闭机门架的制作工艺及拼装工艺.【关键词】水电站 门式启闭机 结构 开料 焊接 拼装 关键工艺一、 概述QM2×1600 门机装设于广西红花水电站坝顶上, 是我公司在红花水电站制造的大型起重设备之一, 该门机机构多, 用途大, 主钩用于启闭和吊运厂房进水口检修闸门、 闸坝检修门等, 上游 100kN 回转吊主要用于船闸上闸首充水廊道闸门以及船闸上闸首液压启闭机的安装、 检修的吊装, 门架一侧上部平台下方带有一台能够沿上下游移动的 16t 电动葫芦以起吊坝面上的零星物件。由于门机的起重量大, 机构多, 扬程高, 门架结构因而非常庞大, 而公司的生产场地及设备能力有限, 难于按常规的制作工艺及整体立拼的方法来保证门架的制造及安装要求, 针对上述问题, 我们经过实行一系列的工艺措施来保证门架各构件的质量, 门架制造达到了高质、 高效、 节约的效果, 下面就红花门机的门架进行工艺介绍。二、 门架结构的组成1、 如图所示, 门架由上部结构、 门腿、 中横梁、 上横梁、 底横梁、 回转吊下支承梁和扶梯、 栏杆、 平台等附件组成。2、 上部结构由两端梁、 两主梁、 回转吊上支承架及平台、 梯子等组成。三、 门架主要结构件的结构特点2下载后可任意编辑1、 主梁a)主梁截面是由上、 下翼缘板和腹板所组成的矩形截面, 上翼缘板上方安装有起重机专用钢轨。b)上翼板下方加设了工字型结构的纵向加劲肋。c)梁内设置有长隔板及短隔板,腹板设置了槽钢作为纵向加劲肋。d)在主梁与两横梁的高强螺栓连接螺孔中, 设有定位销作定位用。2、 上部结构端梁上部结构端梁截面是由上、 下翼缘板和腹板所组成的矩形截面。梁内设计安放电气控制柜和电阻器, 在腹板上开了门和窗子, 横梁最大截面尺寸为 1700mm×2600 mm 。3、 横梁(中横梁、 上横梁)中横梁及上横梁截面为梯形截面 ; 截面尺寸为 1370 mm×1470 mm×1010 mm 及 1940 mm×2040 mm×1010 mm。4、 门腿3下载后可任意编辑a) 门腿由两翼板、 两腹板及上、 下盖板组成, 截面为矩形截面, 门腿总长为 14578, 上盖板尺寸与主梁的连接处配合, 下盖板尺寸与下横梁的联接板尺寸配合, 门腿与下横梁的联接采纳 24-M40 的螺栓联接。b)在门腿与下横梁的连接法兰处设置...
