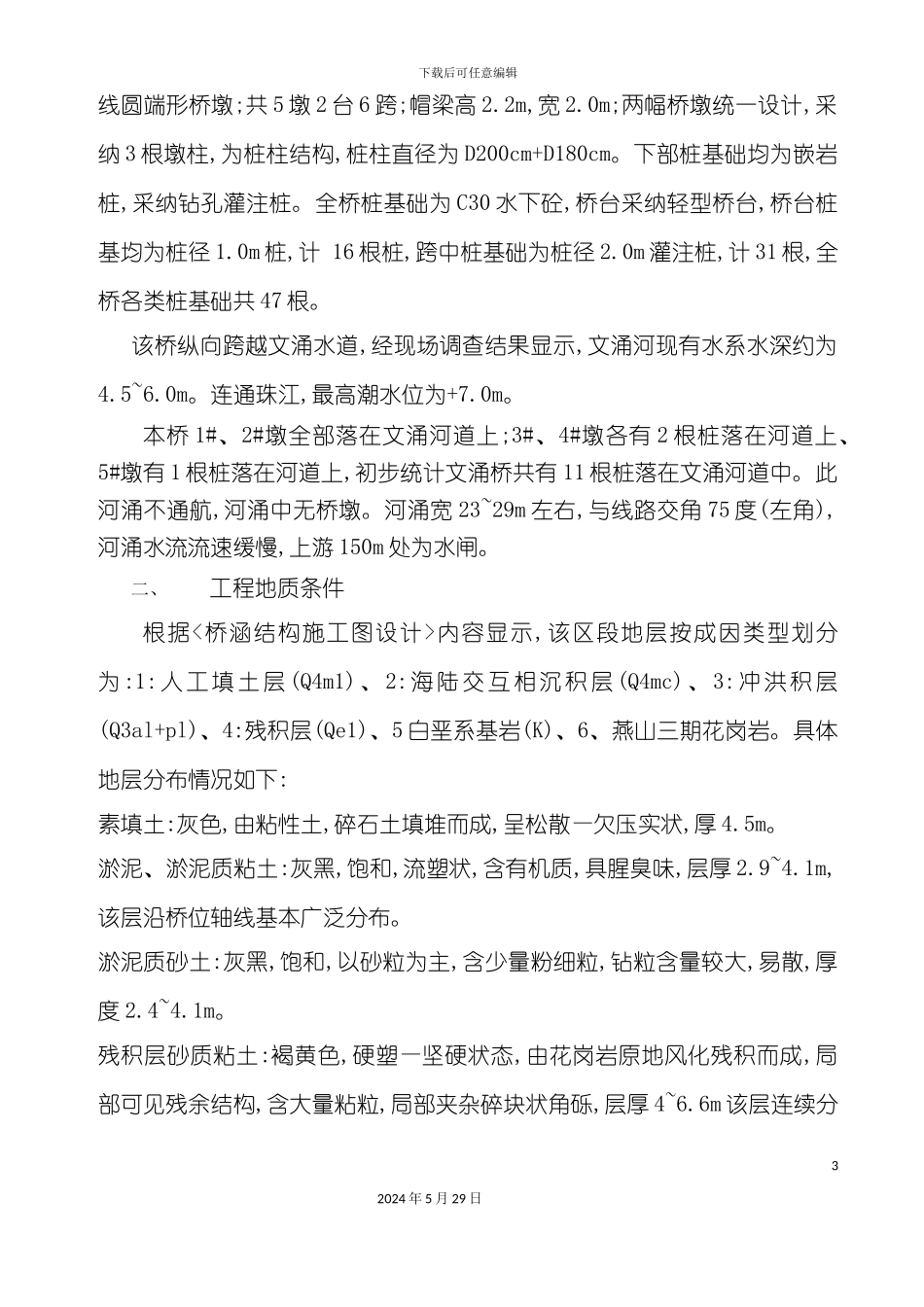

下载后可任意编辑大桥跨河涌施工方案培训资料12024 年 5 月 29 日下载后可任意编辑第一章编制依据1、 港前路(石化南路~开发大道)工程设计图;2、<公路工程施工技术标准>;3、<公路桥涵施工技术法律规范>;4、<公路桥涵地基与基础施工法律规范>;5、<建筑桩基技术法律规范>6、<公路工程基桩动测施工技术法律规范>;7、<公路钢筋混凝土及预应力混凝土桥涵施工技术法律规范>;8、 <城镇道路工程施工与质量验收法律规范>CJJ1- 9、 <城市桥梁工程施工与质量验收法律规范>CJJ2- 10、 施工合同及现场踏勘的实际情况;11、 我司已往类似桥梁工程的施工经验。第二章 工程概况一、工程概况文涌桥地处黄埔区庙头社区港前路,本桥系地形控制设计。设计时速40~50 Km/h,线路起讫里程桩号为 K0+444.251~K0+629.251,全桥长 185m,桥梁位于直线和缓和曲线上;桥梁横断面布置:3m(人行道)+2.5m(自行车道)+1.5m( 设 施 带 )+12.0m( 车 行 道 )+0.5m( 防 撞 墙 )+1.0m( 中 央 分 隔 带 )+12.0m(车行道)+1.5m(设施带)+2.5m(自行车道)+3m(人行道)=40.0m。桥列式为(20+2*35)m+(2*35+25 m)。文涌桥桥墩采纳框架圆柱墩,桥台为矩型实心台。简支梁桥墩均采纳双22024 年 5 月 29 日下载后可任意编辑线圆端形桥墩;共 5 墩 2 台 6 跨;帽梁高 2.2m,宽 2.0m;两幅桥墩统一设计,采纳 3 根墩柱,为桩柱结构,桩柱直径为 D200cm+D180cm。下部桩基础均为嵌岩桩,采纳钻孔灌注桩。全桥桩基础为 C30 水下砼,桥台采纳轻型桥台,桥台桩基均为桩径 1.0m 桩,计 16 根桩,跨中桩基础为桩径 2.0m 灌注桩,计 31 根,全桥各类桩基础共 47 根。该桥纵向跨越文涌水道,经现场调查结果显示,文涌河现有水系水深约为4.5~6.0m。连通珠江,最高潮水位为+7.0m。本桥 1#、2#墩全部落在文涌河道上;3#、4#墩各有 2 根桩落在河道上、5#墩有 1 根桩落在河道上,初步统计文涌桥共有 11 根桩落在文涌河道中。此河涌不通航,河涌中无桥墩。河涌宽 23~29m 左右,与线路交角 75 度(左角),河涌水流流速缓慢,上游 150m 处为水闸。二、工程地质条件根据<桥涵结构施工图设计>内容显示,该区段地层按成因类型划分为:1:人工填土层(Q4m1)、2:海陆交互相沉积层(Q4mc)、3:冲洪积层(Q3al+pl)、4:残积层(Qe1)、5 白垩系基岩(K)、6、燕山三期花岗岩。具体地层分布情况如下:素填土:灰色,由粘性土,碎石土填堆而成,呈松散—欠压实状,厚 4.5m。淤泥、淤泥质粘土:灰黑,饱和,流...
