大桥高位挂篮悬灌施工专项安全方案培训讲义

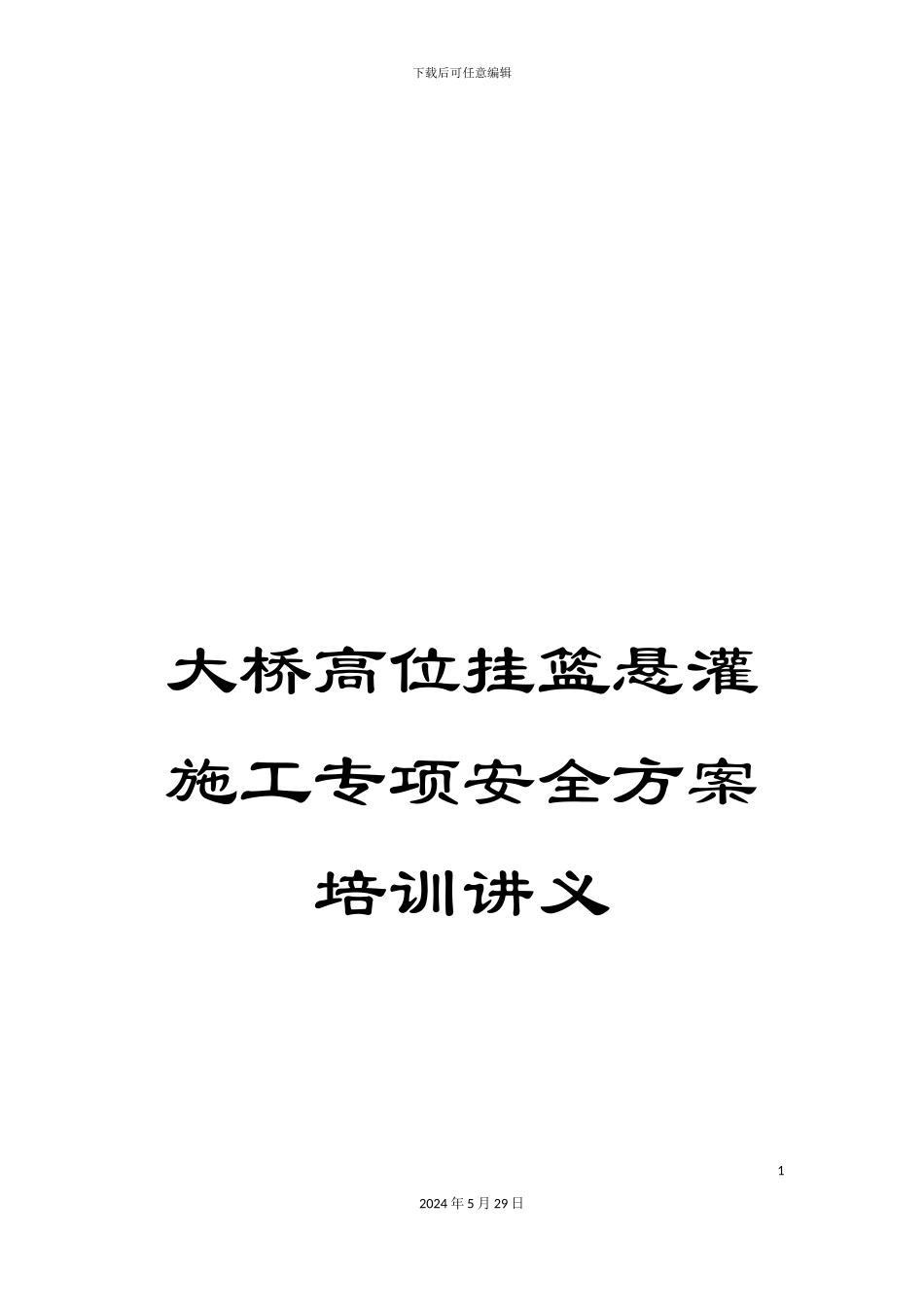

大桥高位挂篮悬灌施工专项安全方案培训讲义_第1页
1/45
大桥高位挂篮悬灌施工专项安全方案培训讲义_第2页
2/45

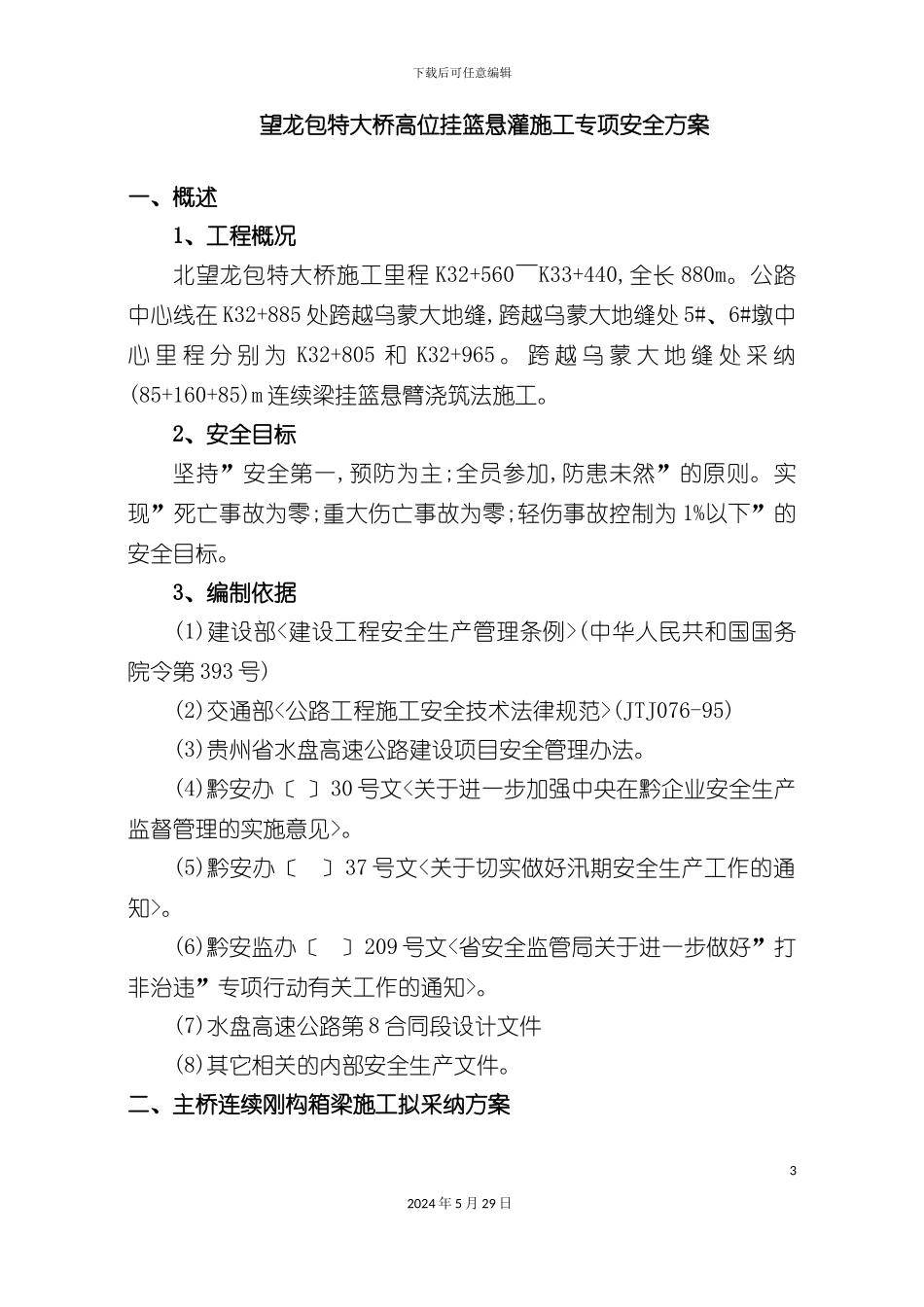

大桥高位挂篮悬灌施工专项安全方案培训讲义_第3页
3/45
下载后可任意编辑大桥高位挂篮悬灌施工专项安全方案培训讲义12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑望龙包特大桥高位挂篮悬灌施工专项安全方案一、概述1、工程概况北望龙包特大桥施工里程 K32+560~K33+440,全长 880m。公路中心线在 K32+885 处跨越乌蒙大地缝,跨越乌蒙大地缝处 5#、6#墩中心 里 程 分 别 为 K32+805 和 K32+965 。 跨 越 乌 蒙 大 地 缝 处 采 纳(85+160+85)m 连续梁挂篮悬臂浇筑法施工。 2、安全目标坚持”安全第一,预防为主;全员参加,防患未然”的原则。实现”死亡事故为零;重大伤亡事故为零;轻伤事故控制为 1%以下”的安全目标。3、编制依据(1)建设部<建设工程安全生产管理条例>(中华人民共和国国务院令第 393 号)(2)交通部<公路工程施工安全技术法律规范>(JTJ076-95)(3)贵州省水盘高速公路建设项目安全管理办法。(4)黔安办〔 〕30 号文<关于进一步加强中央在黔企业安全生产监督管理的实施意见>。(5)黔安办〔 〕37 号文<关于切实做好汛期安全生产工作的通知>。 (6)黔安监办〔 〕209 号文<省安全监管局关于进一步做好”打非治违”专项行动有关工作的通知>。(7)水盘高速公路第 8 合同段设计文件(8)其它相关的内部安全生产文件。二、主桥连续刚构箱梁施工拟采纳方案32024 年 5 月 29 日下载后可任意编辑望龙包特大桥主桥分别采纳 85+160+85 三跨预应力砼变截面连续刚构箱形梁,单箱单室三向预应力构造。箱梁根部高度为 10m,跨中高度为 3.5m。根据结构形式及实际情况,特大桥均采纳在桥墩墩顶的预埋件上搭设托架平台浇注主梁 0#块,然后利用三角形挂篮分块悬臂对称浇注梁段,最后使两岸悬臂梁合拢形成连续刚构的施工方案即挂篮悬浇施工法。(一)挂篮悬浇施工工艺1、0#梁段的施工利用预埋在墩顶的预埋件搭设平台,在平台上现浇的方法来施工0#段。首先在墩顶进行预埋件的埋设,墩身施工完成后在预埋件上安装三角形牛腿支架,在支架上采纳贝雷梁纵横铺设成 0#梁段现浇施工平台。平台模型见附图一。2、悬浇段的施工0#梁段浇注后,达到设计张拉强度时根据设计要求进行横,竖向预应力张拉并压浆,在 0#段上拼装挂篮,进行其它梁段的平衡对称悬臂法施工。(1)、挂篮设计挂篮采纳三角形挂篮,由三角形桁架、提吊系统、走行和锚固系统及模板系统四部分组成。挂篮组装图见附图二(2)、挂篮拼装墩顶 0#节段施工完毕后开始拼装已加工好的挂篮, 拼装时按构件编...
