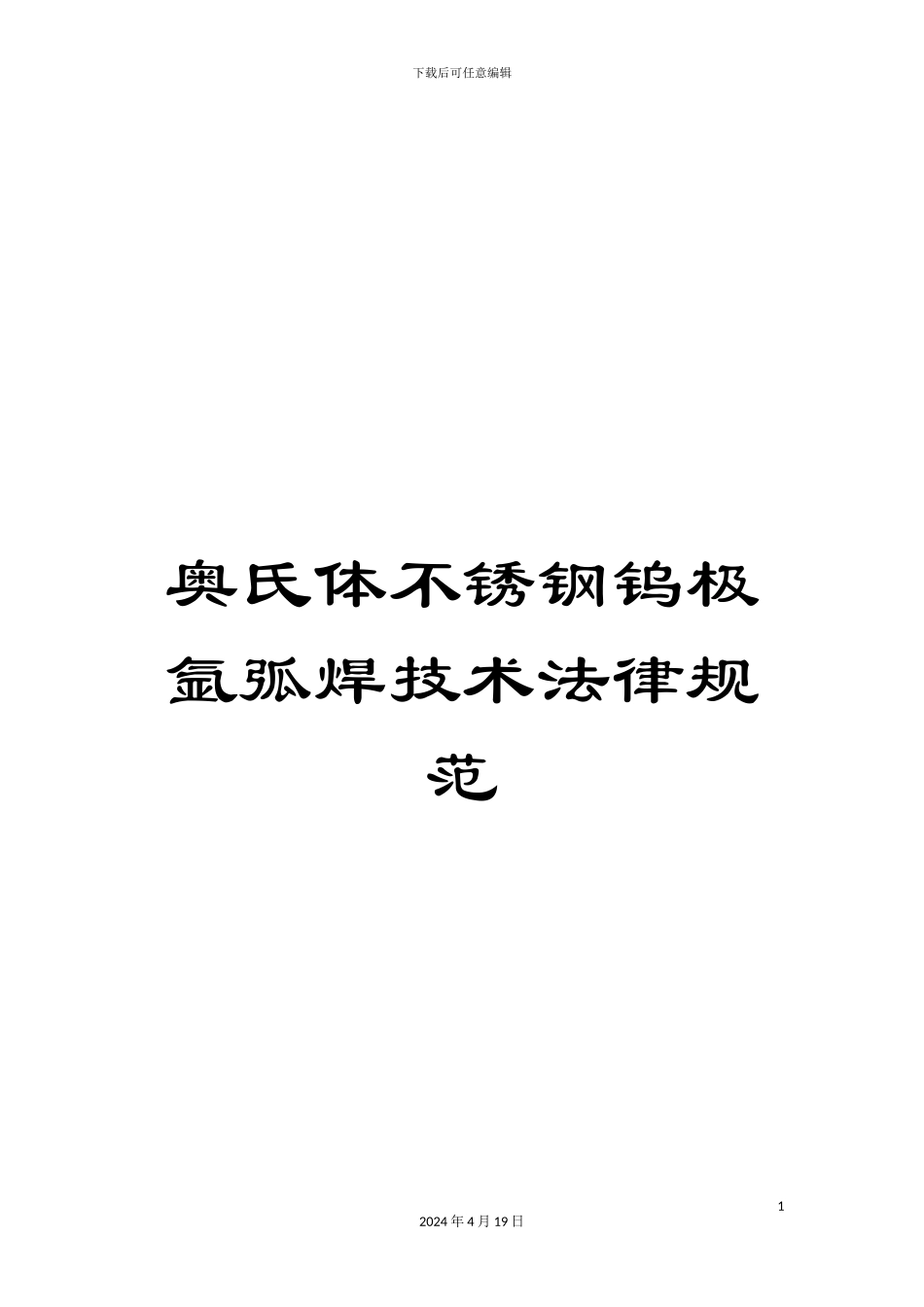

奥氏体不锈钢钨极氩弧焊技术规范

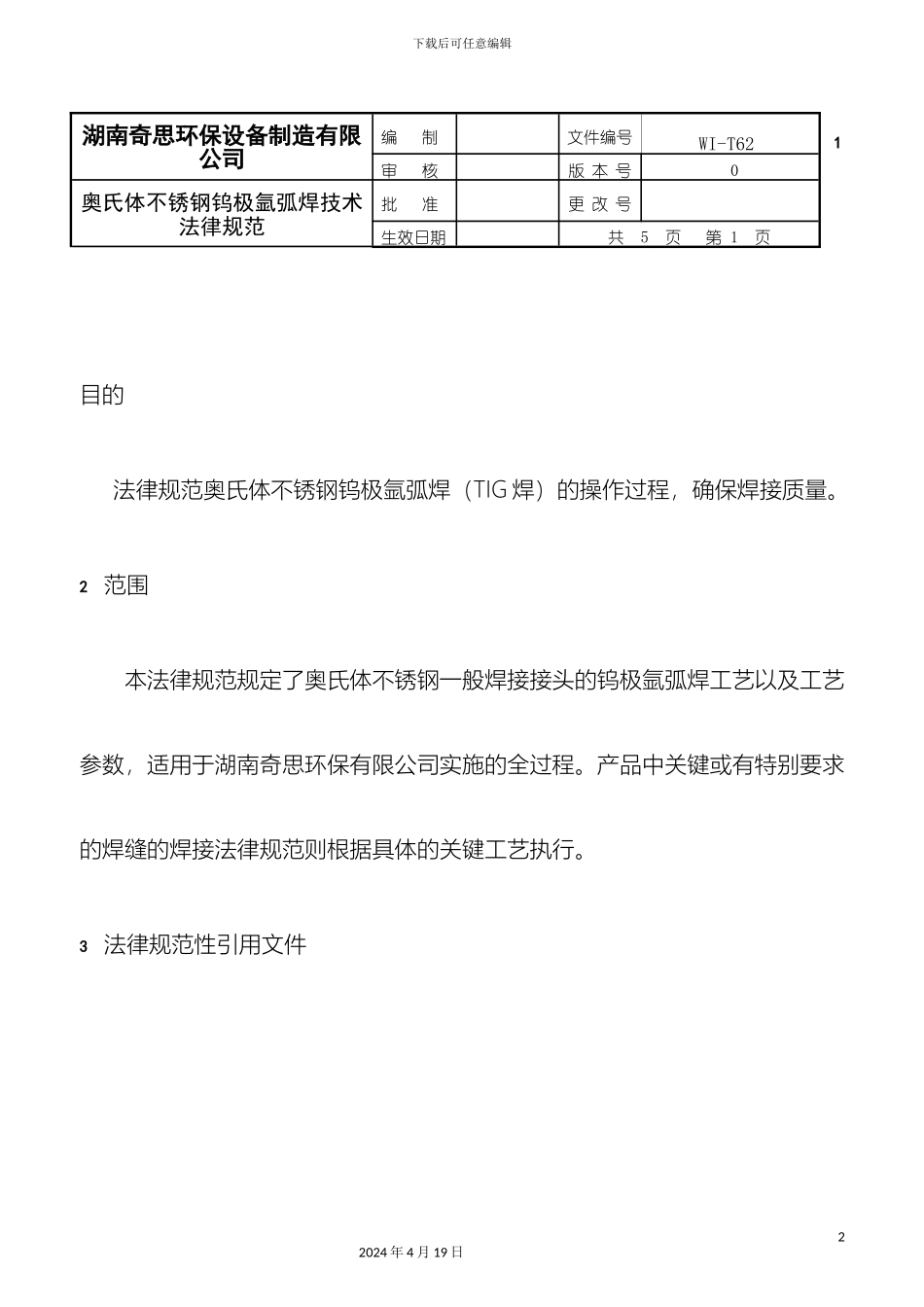

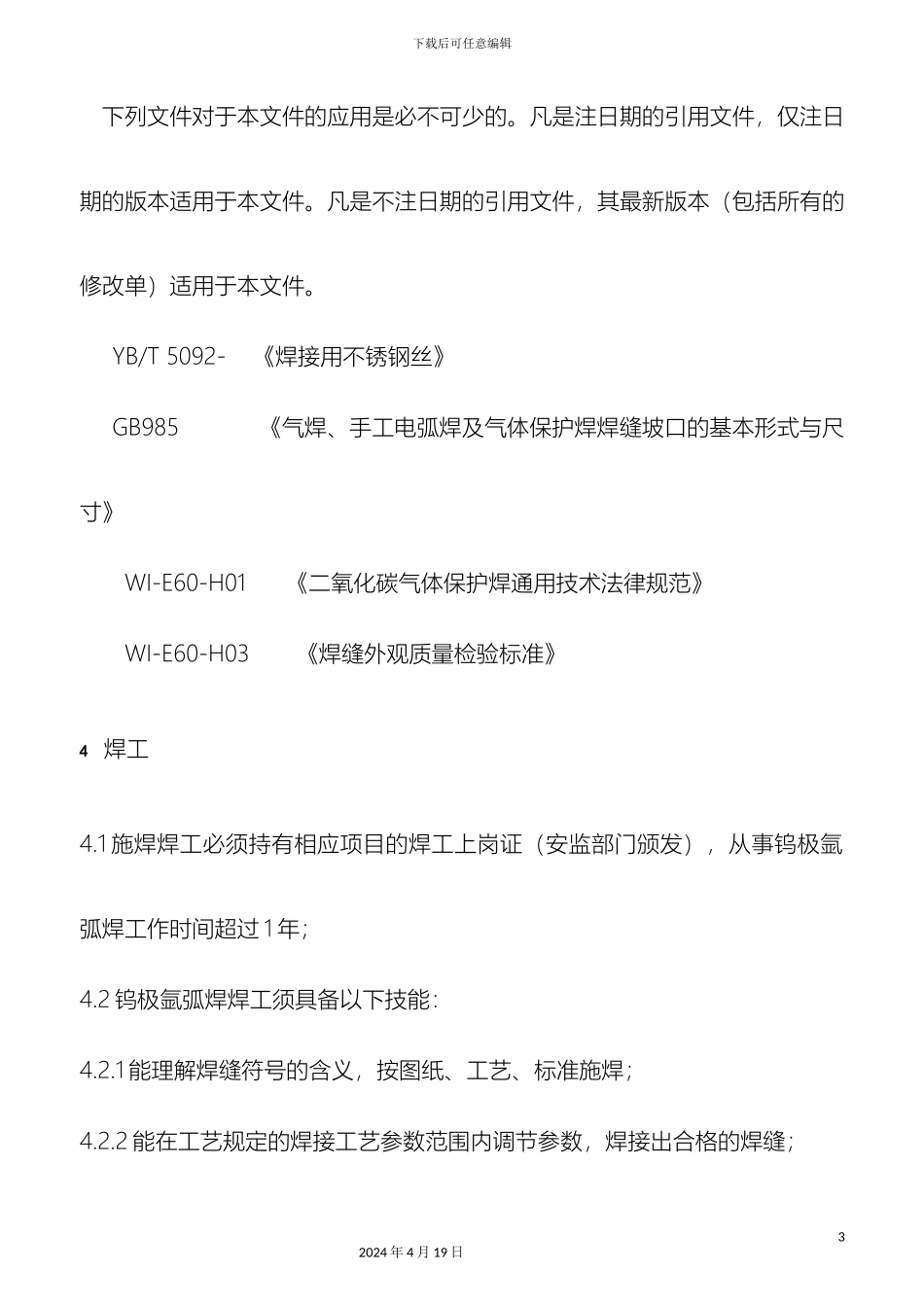

下载后可任意编辑奥氏体不锈钢钨极氩弧焊技术法律规范12024 年 4 月 19 日下载后可任意编辑1 目的法律规范奥氏体不锈钢钨极氩弧焊（TIG 焊）的操作过程，确保焊接质量。2 范围本法律规范规定了奥氏体不锈钢一般焊接接头的钨极氩弧焊工艺以及工艺参数，适用于湖南奇思环保有限公司实施的全过程。产品中关键或有特别要求的焊缝的焊接法律规范则根据具体的关键工艺执行。3 法律规范性引用文件22024 年 4 月 19 日湖南奇思环保设备制造有限公司编 制文件编号WI-T62审 核 版 本 号 0奥氏体不锈钢钨极氩弧焊技术法律规范批 准 更 改 号 生效日期 共 5 页 第 1 页下载后可任意编辑下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YB/T 5092- 《焊接用不锈钢丝》GB985 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》WI-E60-H01 《二氧化碳气体保护焊通用技术法律规范》WI-E60-H03 《焊缝外观质量检验标准》4 焊工4.1 施焊焊工必须持有相应项目的焊工上岗证（安监部门颁发），从事钨极氩弧焊工作时间超过 1 年；4.2 钨极氩弧焊焊工须具备以下技能：4.2.1 能理解焊缝符号的含义，按图纸、工艺、标准施焊；4.2.2 能在工艺规定的焊接工艺参数范围内调节参数，焊接出合格的焊缝；32024 年 4 月 19 日下载后可任意编辑4.2.3 能操作和维护焊接设备；4.2.4 能进行开坡口和不开坡口平对接的钨极氩弧焊操作，能进行开坡口和不开坡口 T 型接头角焊缝的钨极氩弧焊操作；4.3 关键工序的焊接，必须经工艺部门考核合格；5 焊接材料5.1 我司采纳的不锈钢焊丝型号为 ER304，规格为 φ1.6mm 和 φ3.2mm，应符合 YB/T 5092- 《焊接用不锈钢丝》标准的规定，适用于奥氏体不锈钢 304 之间的焊接；焊接气体采纳纯氩气；焊机采纳脉冲钨极氩弧焊机。5.2 焊丝验收：5.2.1 每批焊材入库，必须有供应商出具的质量证明书和合格证。5.2.2 焊丝表面光滑平整、不应有毛刺、锈蚀、油污和氧化等。5.3.3 规格为 φ1.6mm 的焊丝，允许偏差为 0～-0.100。 规格为 φ3.2mm 的焊丝，允许偏差为 0～-0.124。5.3 焊丝存放法律规范：5.3.1 存放焊丝的仓库应具备干燥通风环境避开潮湿，拒绝水、酸、碱等液体42024 年 4 月 19 日下载后可任意编辑极易挥发有腐蚀性的物质存在，更不宜...
