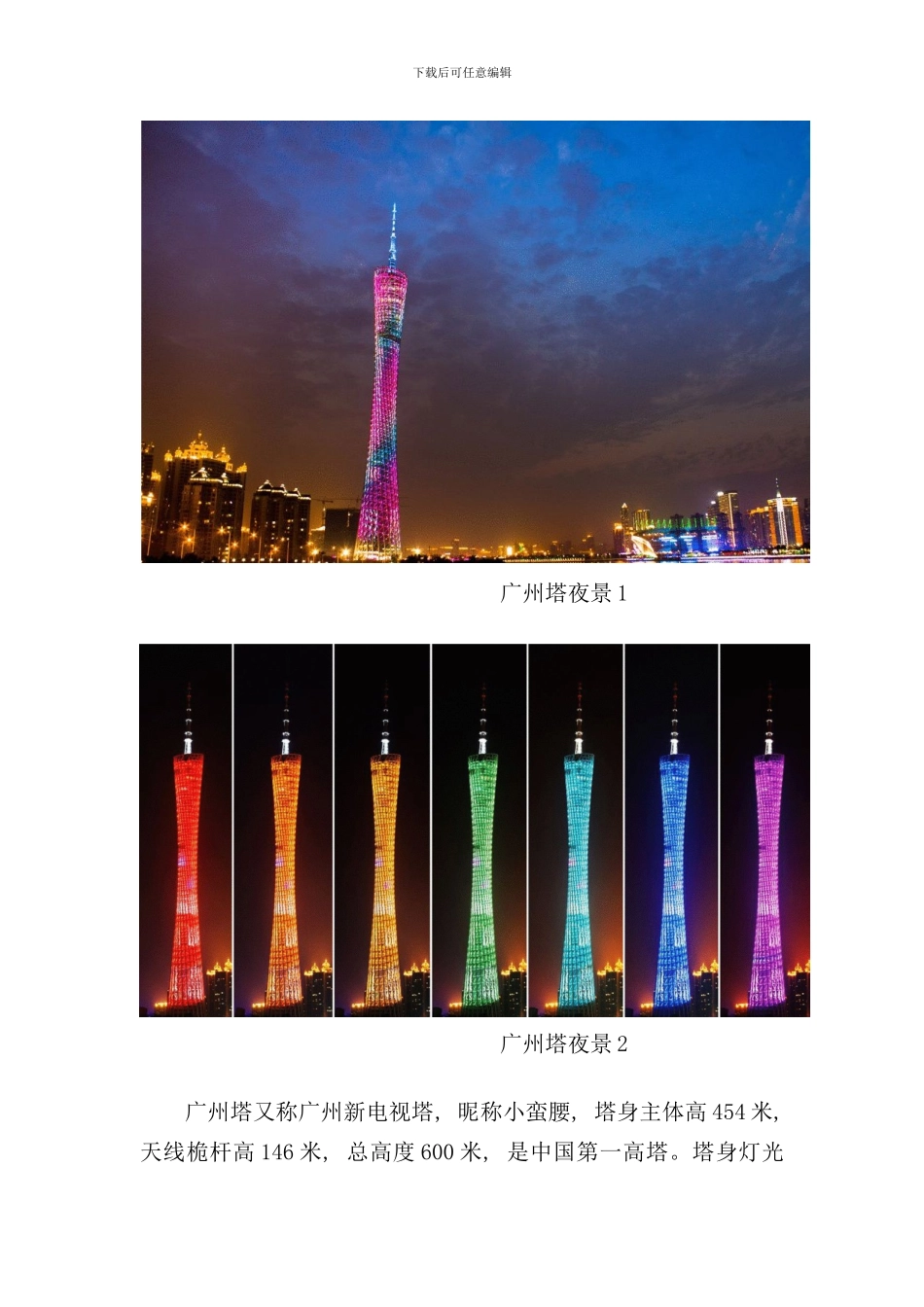

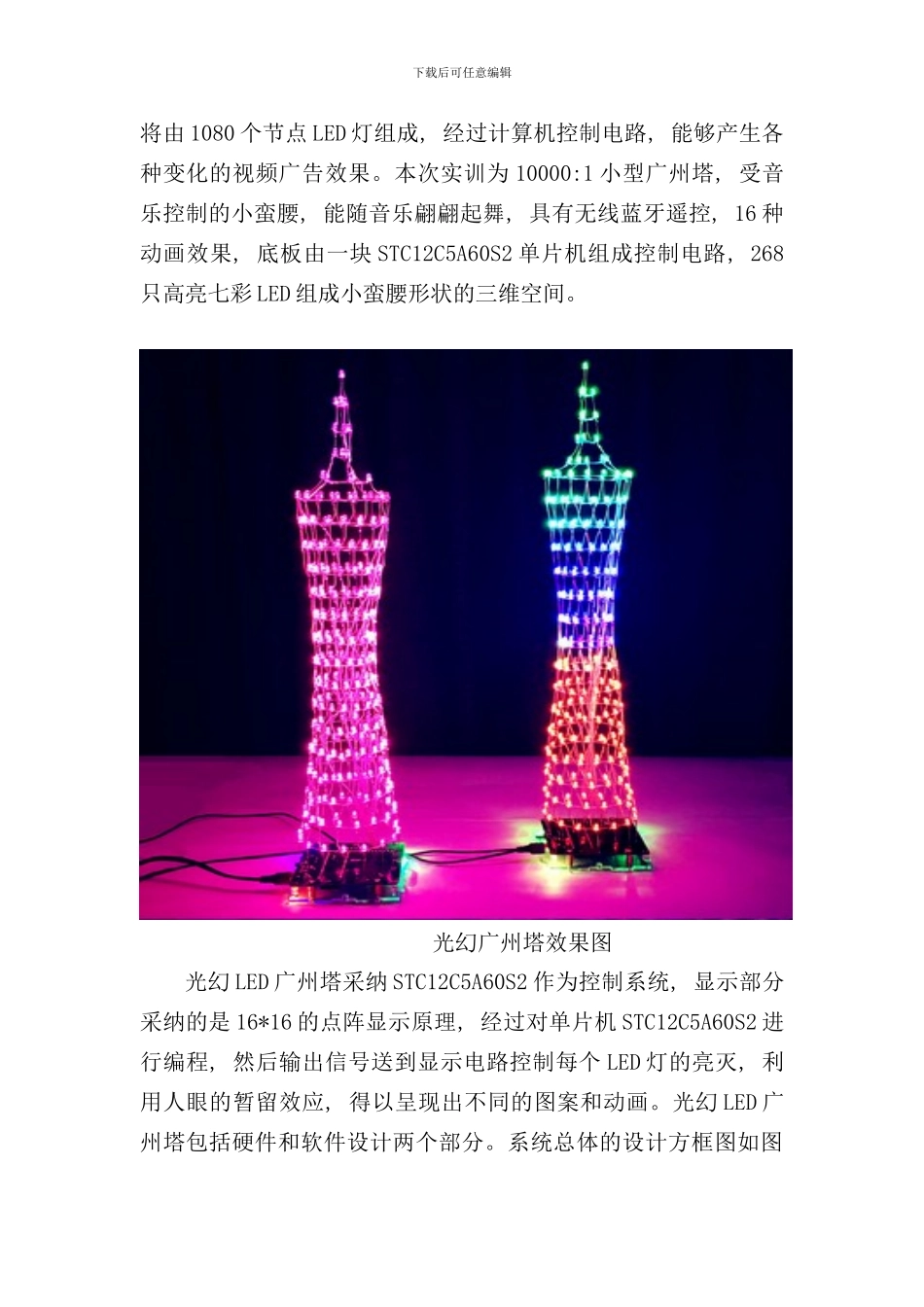

下载后可任意编辑项目三 光幻 LED 广州塔的装配与调试光幻 LED 广州塔是依据广州代表性建筑广州塔形状设计出的电子套件, 以 10000:1 的比例微缩成型的光立方器件, 采纳STC12C5A60S2 作为控制系统, 显示部分采纳的是 16*16 的点阵显示原理,由 268 只 LED 组成小蛮腰形状三维空间。经过单片机内部的 ADC 功能, 音频模式下可伴随音乐节奏而跳跃呈现出绚丽的效果, 也可自行实现多种动画效果,具有红外遥控功能, 可切换各种模式和完成调试。 知识目标 : 1、 了解光幻广州塔的电子产品工艺结构。2、 能够依据工艺文件安装光幻广州塔。3、 安装装配工艺标准完成光幻广州塔的装配。 技能目标 : 1.会依照工艺文件装配较复杂电子整机产品; 2.会依照工艺文件调试较复杂电子整机产品; 3.会简单的单片机程序编写。 职业素养目标 : 1．保持操作工位清洁卫生; 2. 在操作前检查安全措施检查; 3．能够安全使用焊接及安装工具进行产品的装配; 4．正确使用仪器仪表, 注意探头或表笔的摆放, 防止短路。 任务一 认识电路学习目标下载后可任意编辑 广州塔夜景 1 广州塔夜景 2广州塔又称广州新电视塔, 昵称小蛮腰, 塔身主体高 454 米, 天线桅杆高 146 米, 总高度 600 米, 是中国第一高塔。塔身灯光下载后可任意编辑将由 1080 个节点 LED 灯组成, 经过计算机控制电路, 能够产生各种变化的视频广告效果。本次实训为 10000:1 小型广州塔, 受音乐控制的小蛮腰, 能随音乐翩翩起舞, 具有无线蓝牙遥控, 16 种动画效果, 底板由一块 STC12C5A60S2 单片机组成控制电路, 268只高亮七彩 LED 组成小蛮腰形状的三维空间。 光幻广州塔效果图光幻 LED 广州塔采纳 STC12C5A60S2 作为控制系统, 显示部分采纳的是 16*16 的点阵显示原理, 经过对单片机 STC12C5A60S2 进行编程, 然后输出信号送到显示电路控制每个 LED 灯的亮灭, 利用人眼的暂留效应, 得以呈现出不同的图案和动画。光幻 LED 广州塔包括硬件和软件设计两个部分。系统总体的设计方框图如图下载后可任意编辑所示: 图 系统方框图 1.硬件实现及单元电路设计1.1 主控制模块主控电路一块 STC12C5A60S2 单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机, 是高速/低功耗/超强抗干扰的新一代8051 单片机, 指令代码完全兼容传统 8051,但速度快 8-12 倍。内部集成 MAX810 专用复位电路,2 路 PWM,8 路高速 10 位 A/D...
