家用自动洗鞋机设计说明书样本

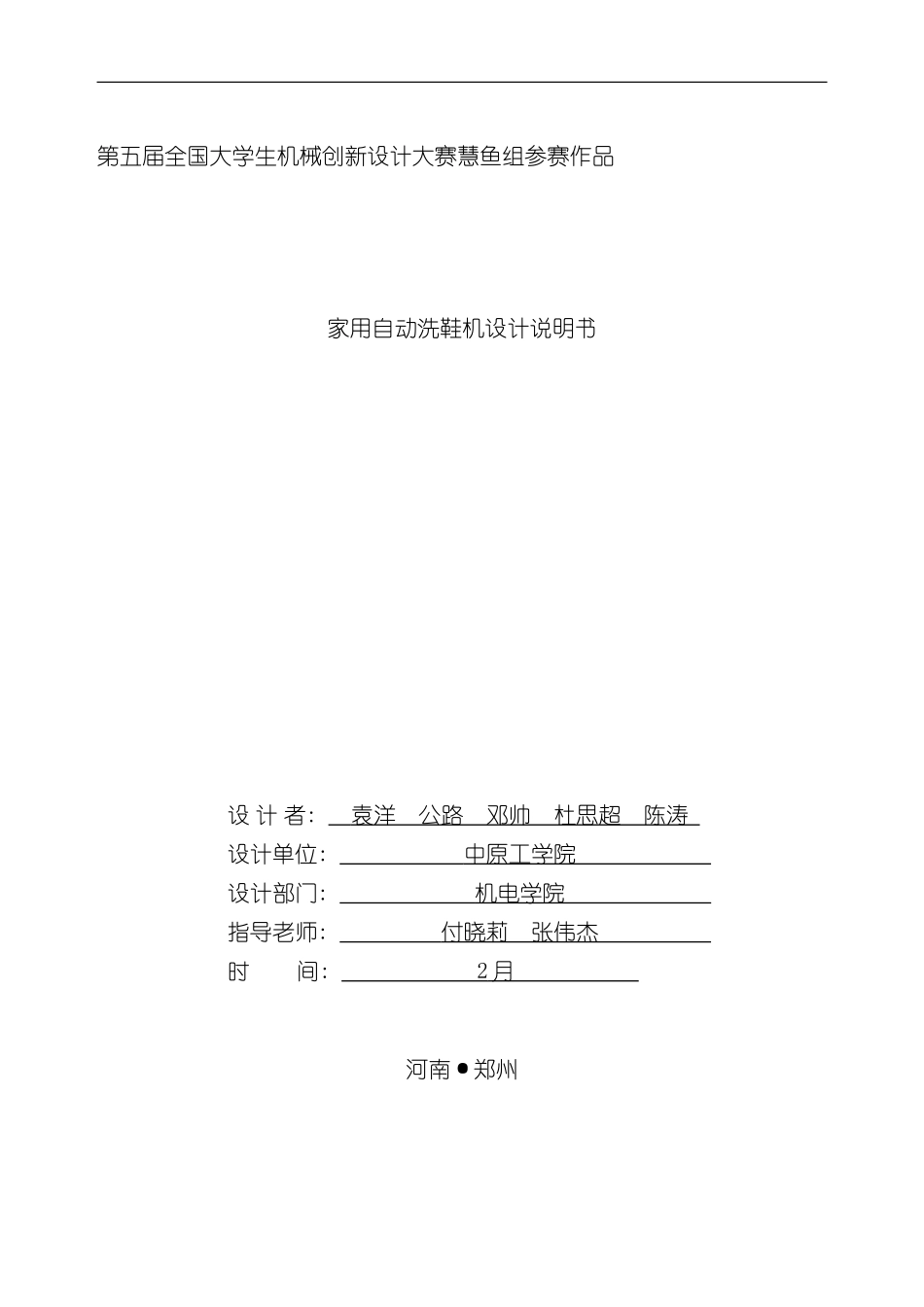

第五届全国大学生机械创新设计大赛慧鱼组参赛作品家用自动洗鞋机设计说明书设 计 者: 袁洋 公路 邓帅 杜思超 陈涛 设计单位: 中原工学院 设计部门: 机电学院 指导老师: 付晓莉 张伟杰 时 间: 2 月 河南·郑州下载后可任意编辑目 录1.研制背景及意义 ………………………………………………………………… 12.设计方案 ………………………………………………………………………… 23.运动、 动力分析 ………………………………………………………………… 94.工作原理及主要功能指标 ……………………………………………………… 205.控制设计 ………………………………………………………………………… 226.创新点 …………………………………………………………………………… 267.应用前景 ………………………………………………………………………… 26参考文献 …………………………………………………………………………… 27附录一 作品实物照片 ……………………………………………………下载后可任意编辑……… 28附录二 装配关系图 附录二 装配流程图 下载后可任意编辑家用自动洗鞋机设计者: 袁洋 公路 邓帅 杜思超 陈涛指导老师: 付晓莉 张伟杰( 中原工学院 机电学院 郑州 450007) 摘要: 以简便、 有用、 清洁, 能解决洗鞋过程鞋子清洁除菌问题设备为讨论对象, 提出横向刷洗机构, 竖向刷洗机构, 鞋底刷洗机构, 鞋内刷洗机构等四种刷洗机构, 再结合空水、 挤水机构, 设计了一种家用洗鞋机, 实验结果表明, 设备工作稳定, 性能可靠, 功能实现效果良好。关键词: 洗鞋; 家用洗鞋机; 清洁作品内容简介本作品根据本届机械创新设计大赛的主旨要求而设计, 属于”家庭清洁类机械”。本产品自动完成洗鞋全过程, 包括清洗、 空水、 挤水、 烘干杀菌等功能, 结构简单, 操作方便, 清洗快捷, 小型化, 适合家用。自动洗鞋机采纳鞋子静止, 刷子相对鞋子运动的刷洗方式, 清洗部分由横向刷洗机构、 竖向刷洗机构、 鞋底刷洗机构、 鞋内刷洗机构等机构组成, 对鞋子进行全方位的刷洗, 刷洗简便、 快捷, 解决了现有洗鞋机清洁度不够、 鞋底污物形成污水对鞋子造成二次污染等问题, 而且降低洗鞋机工作过程中对鞋子造成损坏的可能性; 空水功能使刷洗过程中鞋内的积水顺利流出; 挤水机构解决了刷洗后, 鞋体内残留积水难以挤出的问题, 确保鞋体内无残留; 烘...
