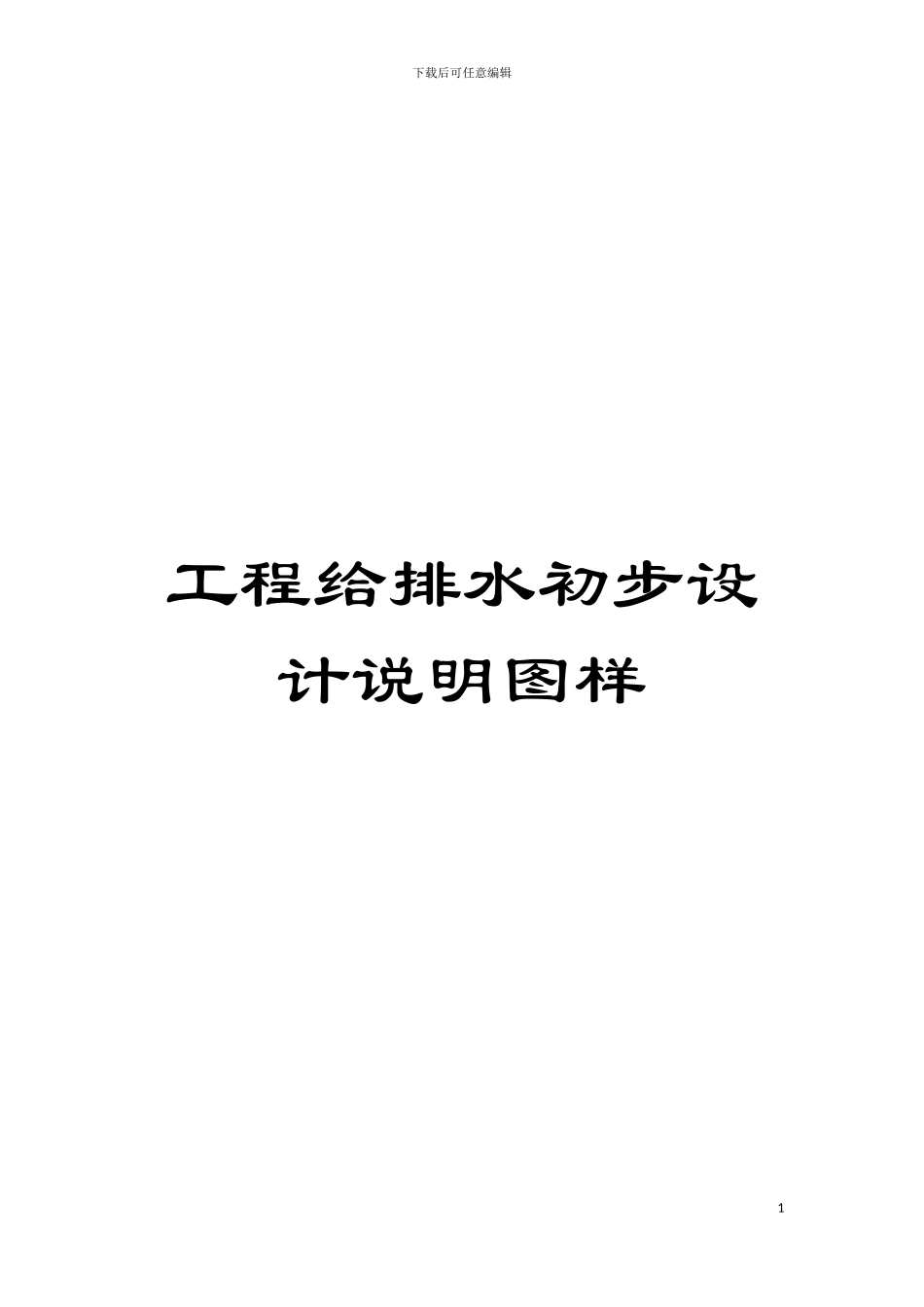

工程给排水初步设计说明图样模板

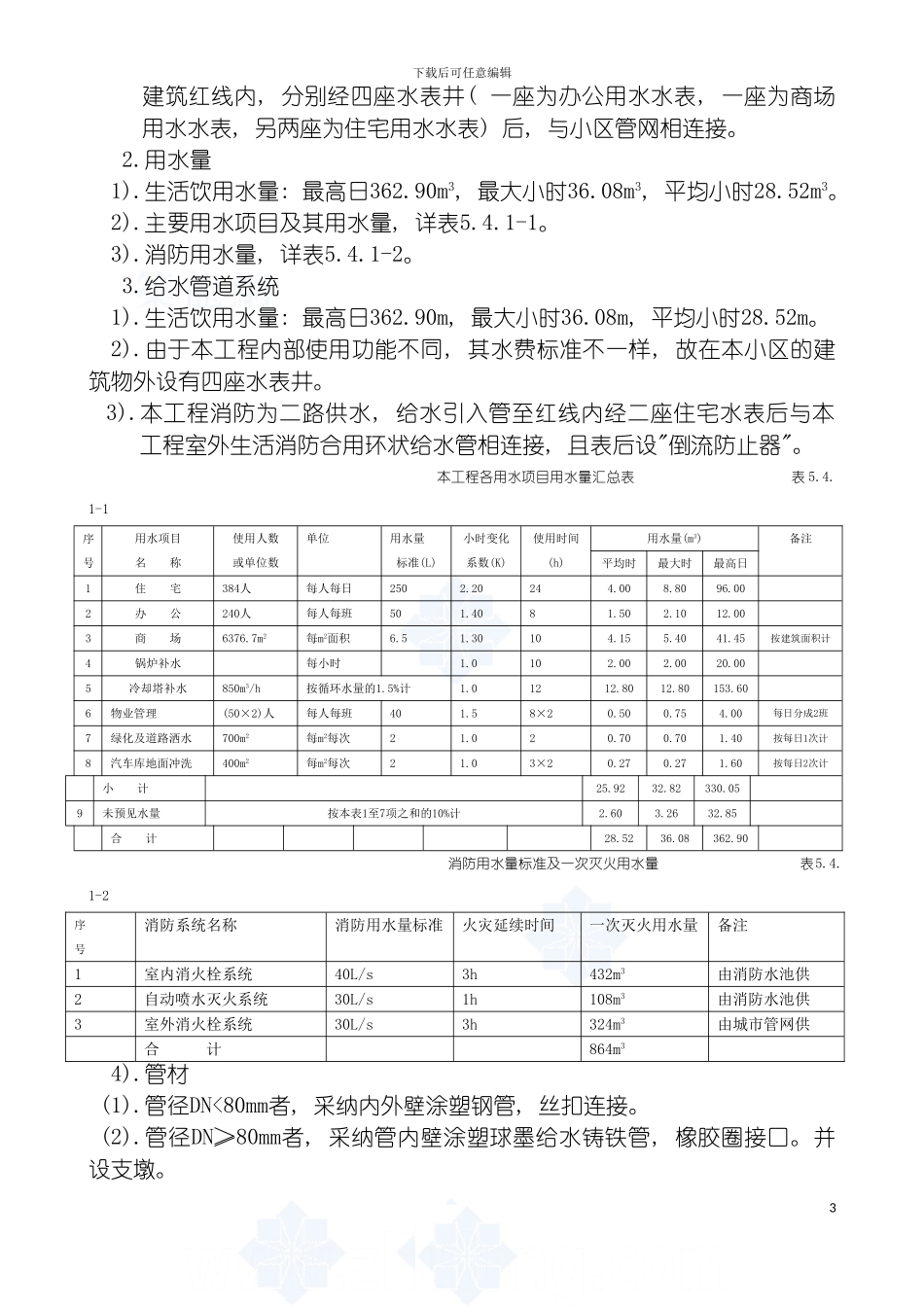

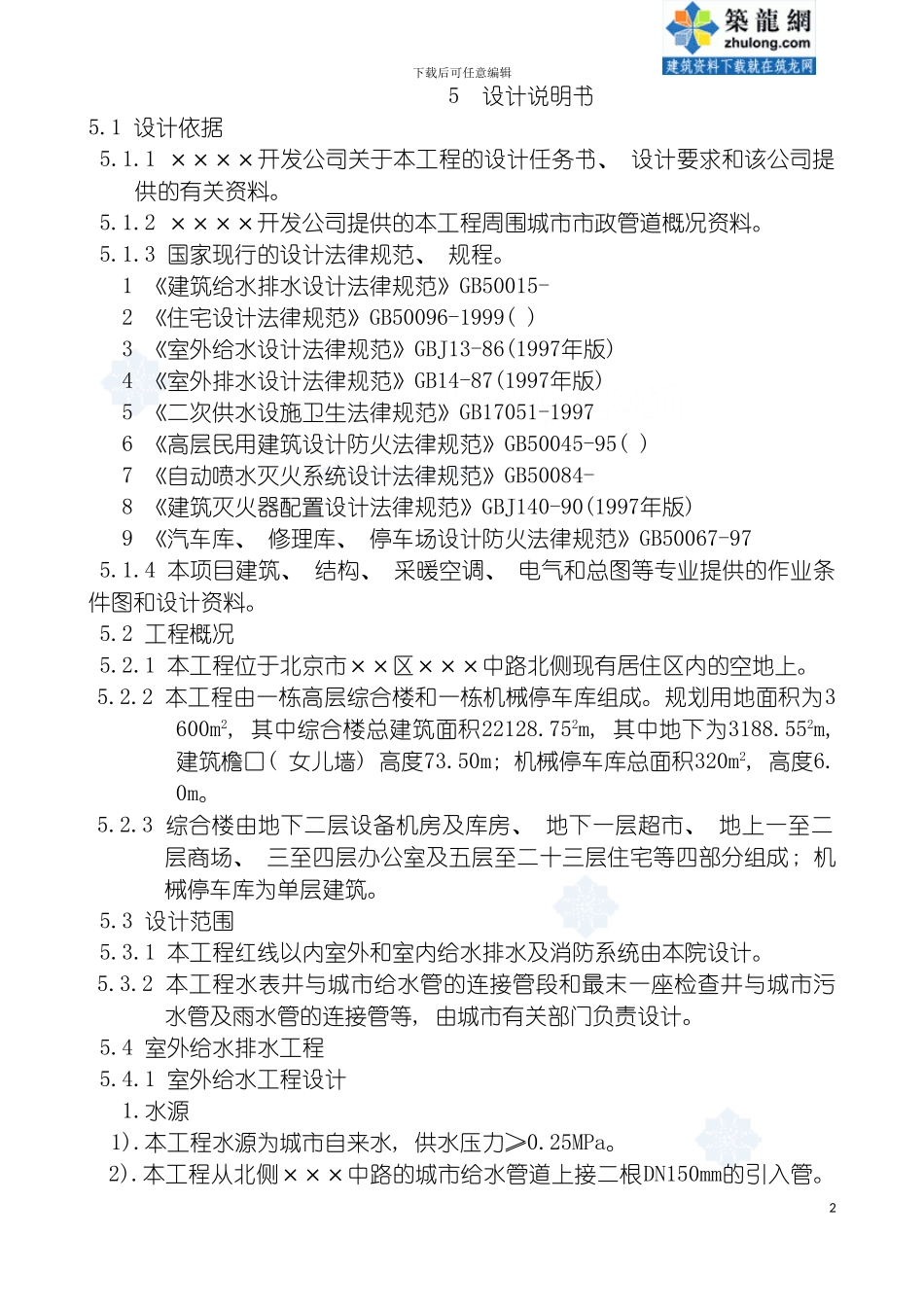

下载后可任意编辑工程给排水初步设计说明图样1下载后可任意编辑5 设计说明书5.1 设计依据 5.1.1 ××××开发公司关于本工程的设计任务书、 设计要求和该公司提供的有关资料。 5.1.2 ××××开发公司提供的本工程周围城市市政管道概况资料。5.1.3 国家现行的设计法律规范、 规程。 1 《建筑给水排水设计法律规范》GB50015- 2 《住宅设计法律规范》GB50096-1999( ) 3 《室外给水设计法律规范》GBJ13-86(1997年版) 4 《室外排水设计法律规范》GB14-87(1997年版) 5 《二次供水设施卫生法律规范》GB17051-1997 6 《高层民用建筑设计防火法律规范》GB50045-95( ) 7 《自动喷水灭火系统设计法律规范》GB50084- 8 《建筑灭火器配置设计法律规范》GBJ140-90(1997年版) 9 《汽车库、 修理库、 停车场设计防火法律规范》GB50067-975.1.4 本项目建筑、 结构、 采暖空调、 电气和总图等专业提供的作业条件图和设计资料。5.2 工程概况5.2.1 本工程位于北京市××区×××中路北侧现有居住区内的空地上。5.2.2 本工程由一栋高层综合楼和一栋机械停车库组成。规划用地面积为3600m2, 其中综合楼总建筑面积22128.752m, 其中地下为3188.552m, 建筑檐口( 女儿墙) 高度73.50m; 机械停车库总面积320m2, 高度6.0m。5.2.3 综合楼由地下二层设备机房及库房、 地下一层超市、 地上一至二层商场、 三至四层办公室及五层至二十三层住宅等四部分组成; 机械停车库为单层建筑。5.3 设计范围5.3.1 本工程红线以内室外和室内给水排水及消防系统由本院设计。5.3.2 本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等, 由城市有关部门负责设计。5.4 室外给水排水工程5.4.1 室外给水工程设计 1.水源 1).本工程水源为城市自来水, 供水压力≥0.25MPa。 2).本工程从北侧×××中路的城市给水管道上接二根DN150mm的引入管。2下载后可任意编辑建筑红线内, 分别经四座水表井( 一座为办公用水水表, 一座为商场用水水表, 另两座为住宅用水水表) 后, 与小区管网相连接。 2.用水量1).生活饮用水量: 最高日362.90m3, 最大小时36.08m3, 平均小时28.52m3。 2).主要用水项目及其用水量, 详表5.4.1-1。 3).消防用水量, 详表5.4.1-2。 3.给水管道系统1).生活饮用水量: 最高日362.90m, 最大小时36.08m, 平均小时28.52m。2).由于本工程内部使用功能不同, 其水费标准不一样, 故在本小...
