工艺污水处理工程设计样本

工艺污水处理工程设计样本_第1页
1/19
工艺污水处理工程设计样本_第2页
2/19
工艺污水处理工程设计样本_第3页
3/19

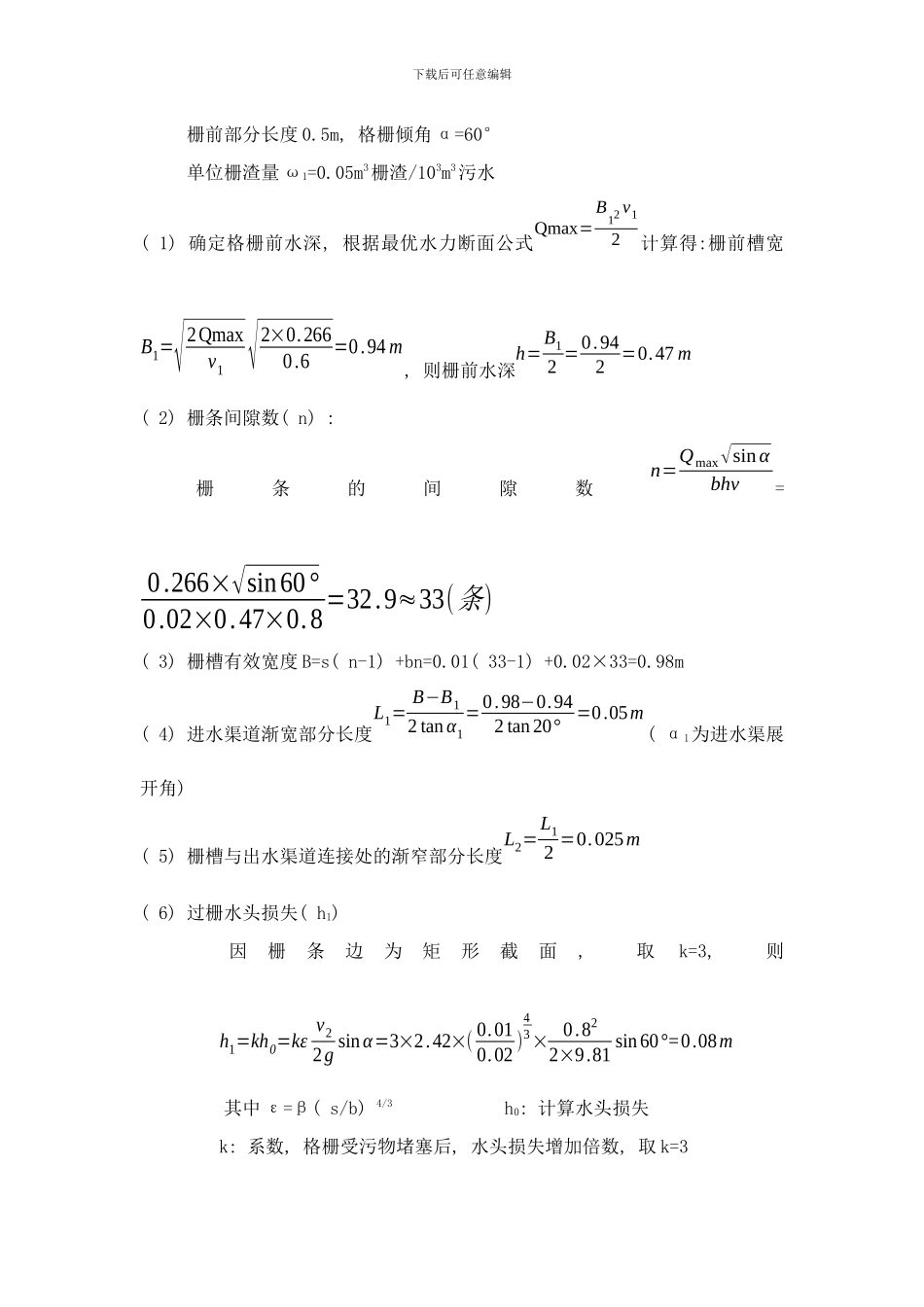

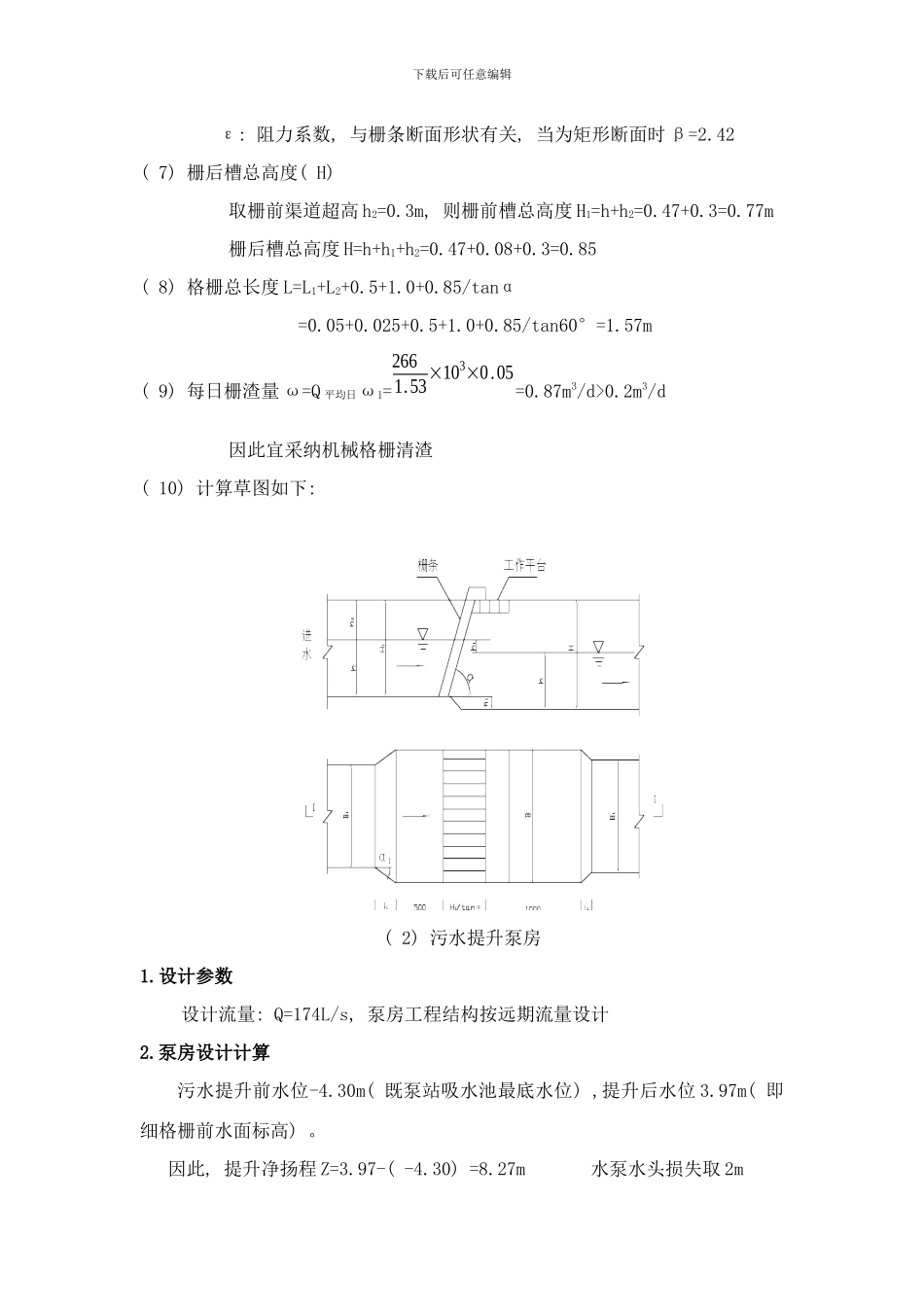

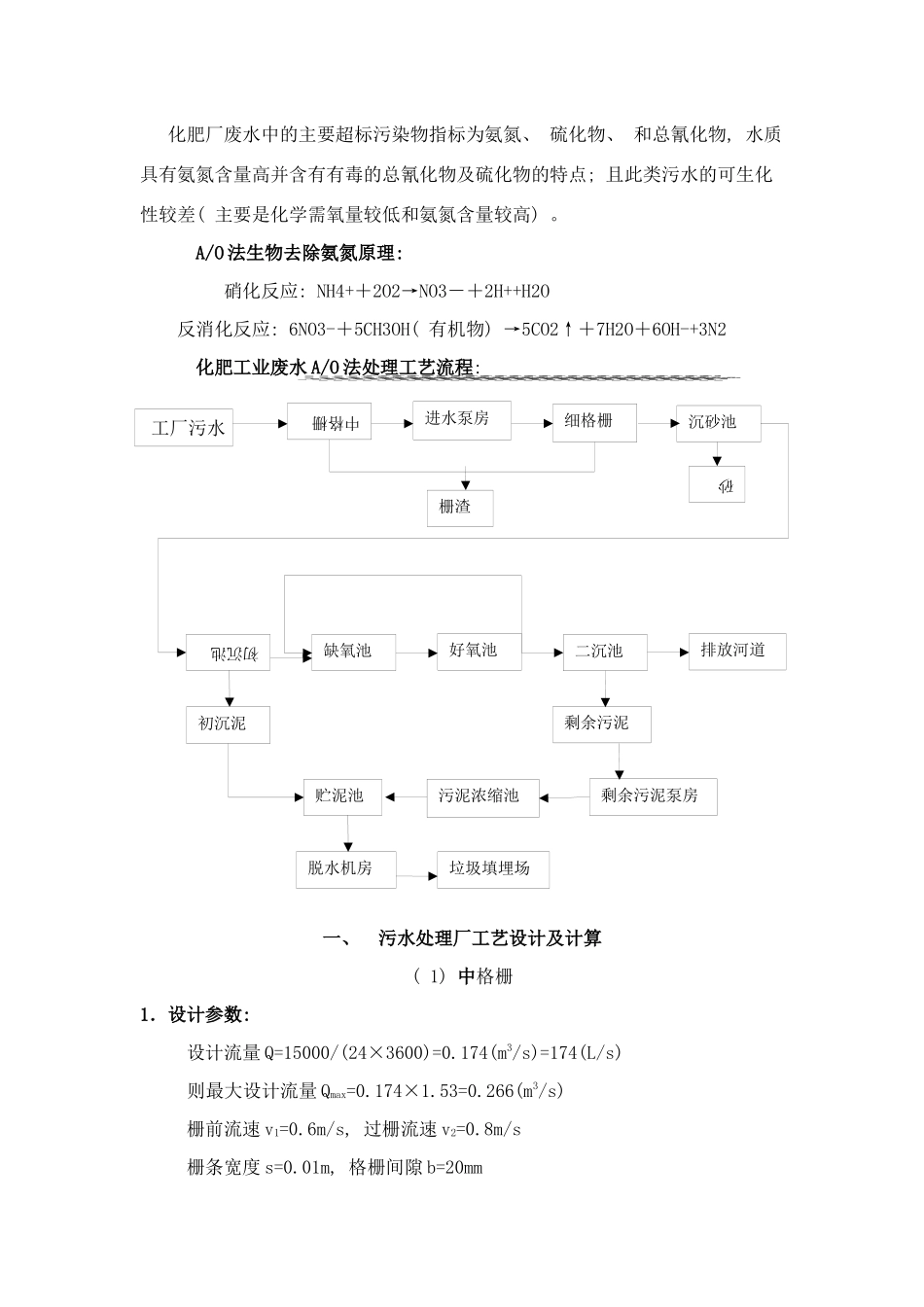

中格栅进水泵房细格栅沉砂池初沉池砂缺氧池好氧池二沉池排放河道栅渣剩余污泥初沉泥剩余污泥泵房污泥浓缩池贮泥池脱水机房垃圾填埋场 化肥厂废水中的主要超标污染物指标为氨氮、 硫化物、 和总氰化物, 水质具有氨氮含量高并含有有毒的总氰化物及硫化物的特点; 且此类污水的可生化性较差( 主要是化学需氧量较低和氨氮含量较高) 。 A/O 法生物去除氨氮原理: 硝化反应: NH4++2O2→NO3-+2H++H2O 反消化反应: 6NO3-+5CH3OH( 有机物) →5CO2↑+7H2O+6OH-+3N2 化肥工业废水 A/O 法处理工艺流程: 一、 污水处理厂工艺设计及计算( 1) 中格栅1.设计参数: 设计流量 Q=15000/(24×3600)=0.174(m3/s)=174(L/s) 则最大设计流量 Qmax=0.174×1.53=0.266(m3/s)栅前流速 v1=0.6m/s, 过栅流速 v2=0.8m/s栅条宽度 s=0.01m, 格栅间隙 b=20mm工厂污水下载后可任意编辑栅前部分长度 0.5m, 格栅倾角 α=60°单位栅渣量 ω1=0.05m3栅渣/103m3污水( 1) 确定格栅前水深, 根据最优水力断面公式Qmax=B12 v12计算得:栅前槽宽B1=√2Qmaxv1 √2×0.2660.6=0.94 m, 则栅前水深h=B12 =0.942=0.47 m( 2) 栅条间隙数( n) : 栅条的间隙数n=Qmax√sinαbhv=0.266×√sin60°0.02×0.47×0.8=32.9≈33(条)( 3) 栅槽有效宽度 B=s( n-1) +bn=0.01( 33-1) +0.02×33=0.98m( 4) 进水渠道渐宽部分长度L1=B−B12 tan α1=0.98−0.942 tan 20°=0.05m( α1为进水渠展开角) ( 5) 栅槽与出水渠道连接处的渐窄部分长度L2=L12 =0.025m( 6) 过栅水头损失( h1) 因栅条边为矩形截面, 取k=3, 则 h1=kh0=kεv22g sinα=3×2.42×( 0.010.02 )43 × 0.822×9.81 sin60°=0.08m其中 ε=β( s/b) 4/3 h0: 计算水头损失 k: 系数, 格栅受污物堵塞后, 水头损失增加倍数, 取 k=3下载后可任意编辑 ε: 阻力系数, 与栅条断面形状有关, 当为矩形断面时 β=2.42( 7) 栅后槽总高度( H) 取栅前渠道超高 h2=0.3m, 则栅前槽总高度 H1=h+h2=0.47+0.3=0.77m 栅后槽总高度 H=h+h1+h2=0.47+0.08+0.3=0.85( 8) 格栅总长度 L=L1+L2+0.5+1.0+0.85/tanα=0.05+0.025+0.5+1.0+0.85/tan60°=1.57m( 9) 每日栅渣量 ω=Q 平均日ω1=2661.53×103×0.05=0.87m3/d>0.2m3/d 因此宜采纳机械格栅清渣( 10) 计算草图如下: ( 2) 污水提升泵房1.设计参数设计流量: Q=174L/s, 泵房工程结构按远期流量设计2....
