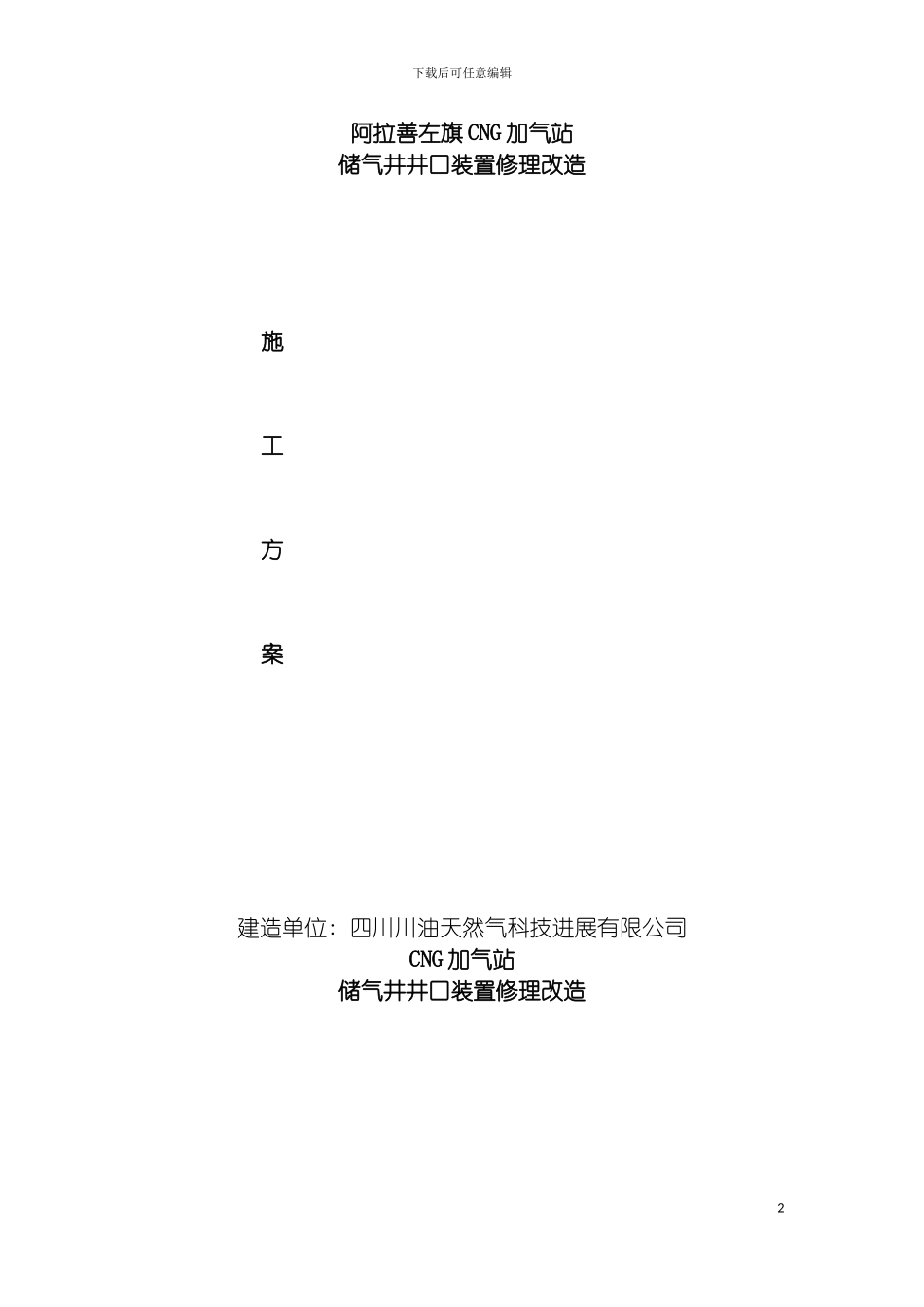

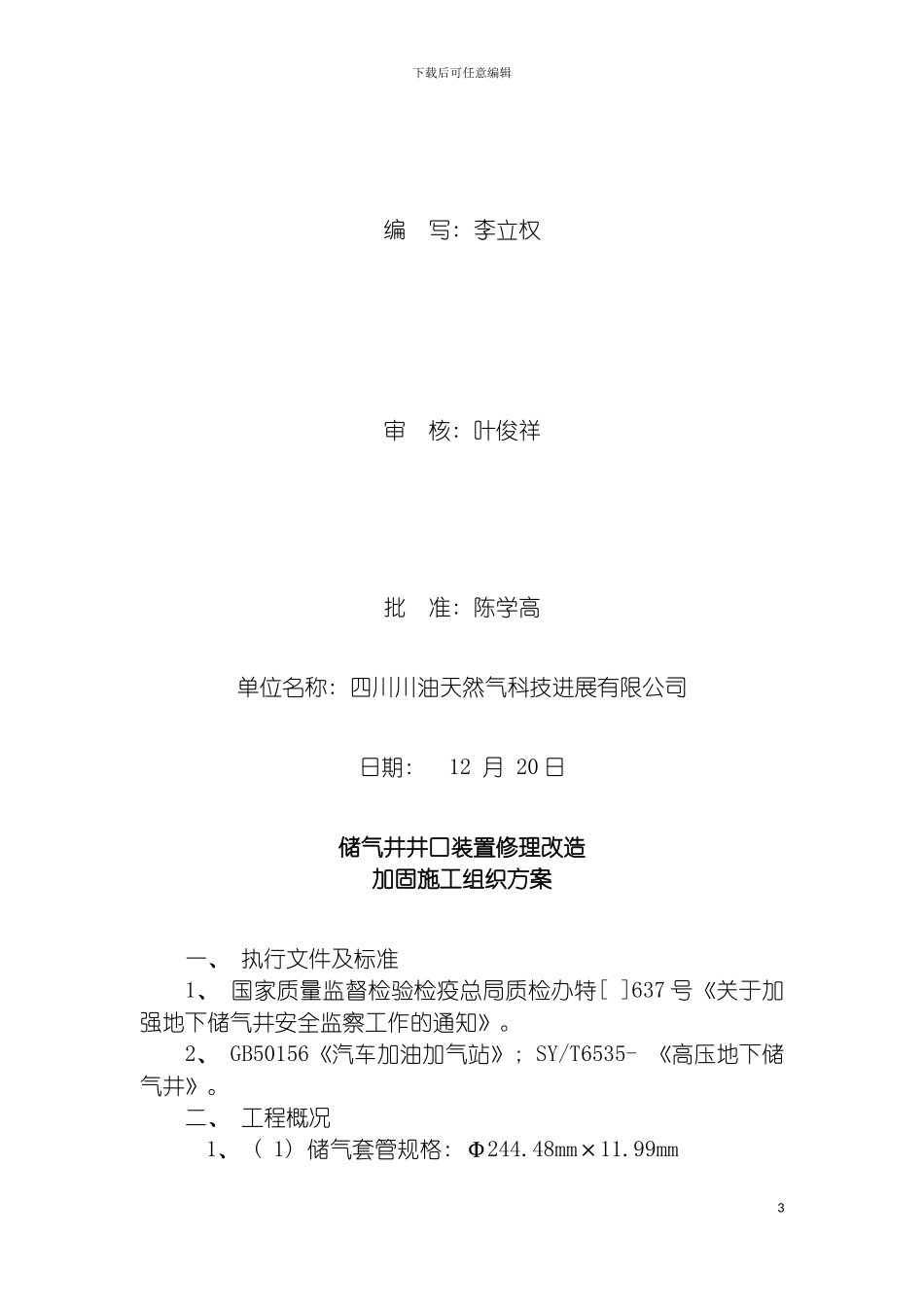

下载后可任意编辑左旗旧井改造施工方案1下载后可任意编辑阿拉善左旗 CNG 加气站储气井井口装置修理改造施工方案建造单位: 四川川油天然气科技进展有限公司CNG 加气站储气井井口装置修理改造2下载后可任意编辑编 写: 李立权审 核: 叶俊祥批 准: 陈学高单位名称: 四川川油天然气科技进展有限公司日期: 12 月 20 日储气井井口装置修理改造加固施工组织方案一、 执行文件及标准1、 国家质量监督检验检疫总局质检办特[ ]637 号《关于加强地下储气井安全监察工作的通知》。2、 GB50156《汽车加油加气站》; SY/T6535- 《高压地下储气井》。二、 工程概况1、 ( 1) 储气套管规格: Φ244.48mm×11.99mm3下载后可任意编辑 ( 2) 套管纲级: TP80CQJ ( 3) 井口数: 3 口 ( 4) 井口排列: 一字型 ( 5) 平均井深: 73 米 ( 6) 水容积: 8 立方米 ( 7) 井口装置: 老式 ( 8) 井间距: 2 米2、 根据质检办特[ ]637 号文件前设计制造的在用储气井井口装置, 影响检验的进行修理改造。井口实施钢筋混凝土加固技术。并根据 95/8〃( 244、 48mm) 管的储气井井口加固混凝土量不少于 40m3。对储气井的井口部分进行钢筋混凝土加固, 施工制作过程严格满足技术要求和上述规定。3、 储气井井口装置修理改造和检测, 应全停产或半停产进行施工。4、 设备、 人员、 物资准备( 1) 施工设备: TQ35 液压大钳一套, B 型大钳一把, 60mPa试压泵一台。其它配套工具。2、 专业施工人员 2-4 名。3、 材料准备根据储气井的套管规格, 准备与之相应的材料。( 1) 法兰式井口封头(含螺栓) : ( 2) 抱箍: ( 3) 小钢板: ( 4) 螺栓( 套) : ( 5) HBR335 钢筋: ( 6) 密封脂( 7) C30 商品混凝土三、 施工作业工序规程4下载后可任意编辑1、 勘察现场→人员、 设备、 材料进场→储气井卸压→拆除排污管、 井口阀件→储气井井筒内灌注清水→储气井基础加固→拆卸老式上封头和套管接箍→中特院检测→安装法兰井口→安装井口阀件→强度试压→下排液管→气密性试压→投入运行。2、 工程工期( 1) 本工程全停产工期从动工之日起工期 10 天内完工。( 2) 遇以下情况者工期应顺延。A、 检验检查机构及其辅助施工单位未按时到达施工现场检测者。B、 当地特检院监检人员接通知后未按时到施工现场监督检验者。C、 地质条件, 风雨雷电及恶劣天气对工程施工安全有重大影响者。D、 原储气井检...
