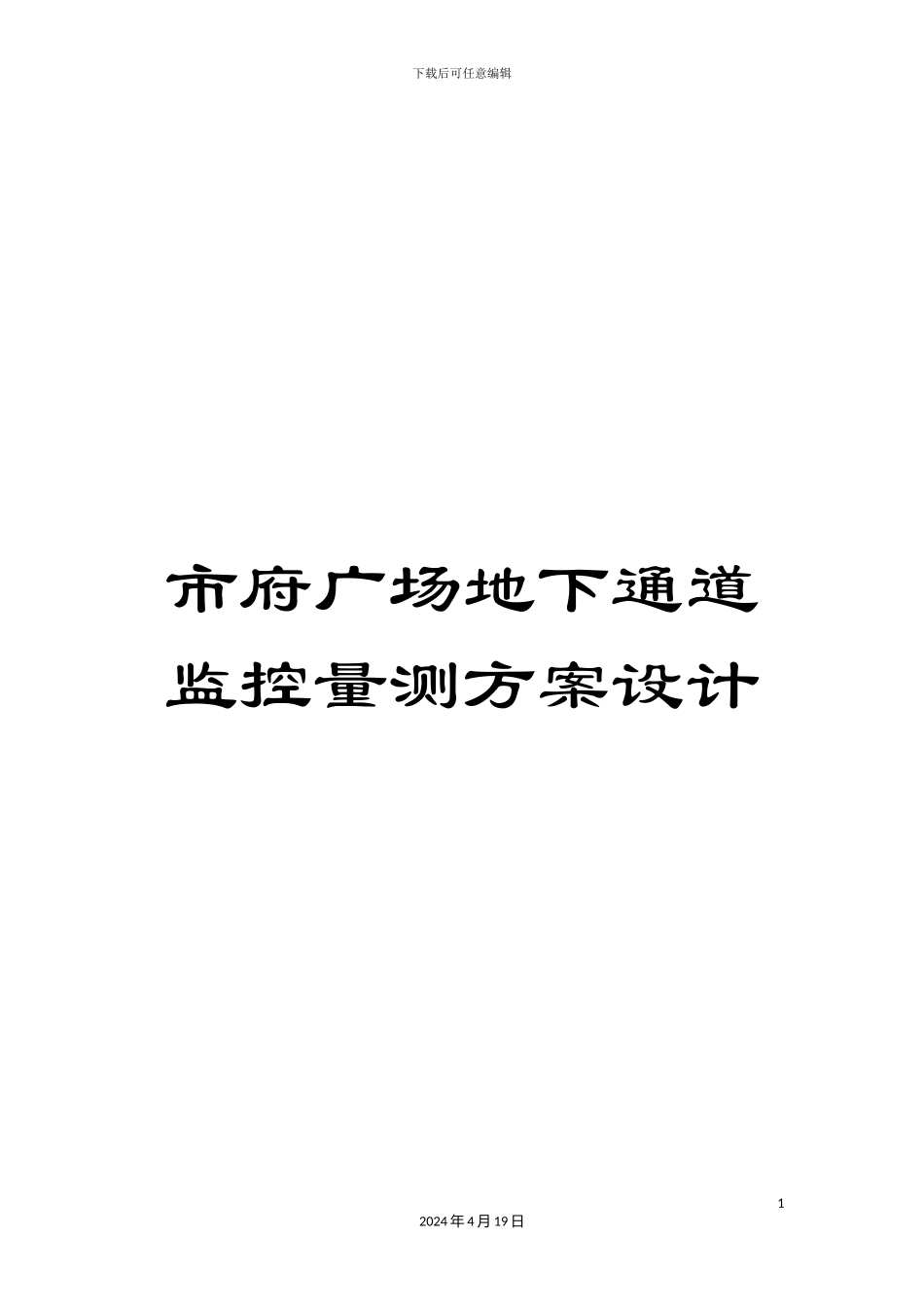

市府广场地下通道监控量测方案设计

市府广场地下通道监控量测方案设计_第1页
1/12
市府广场地下通道监控量测方案设计_第2页
2/12
市府广场地下通道监控量测方案设计_第3页
3/12

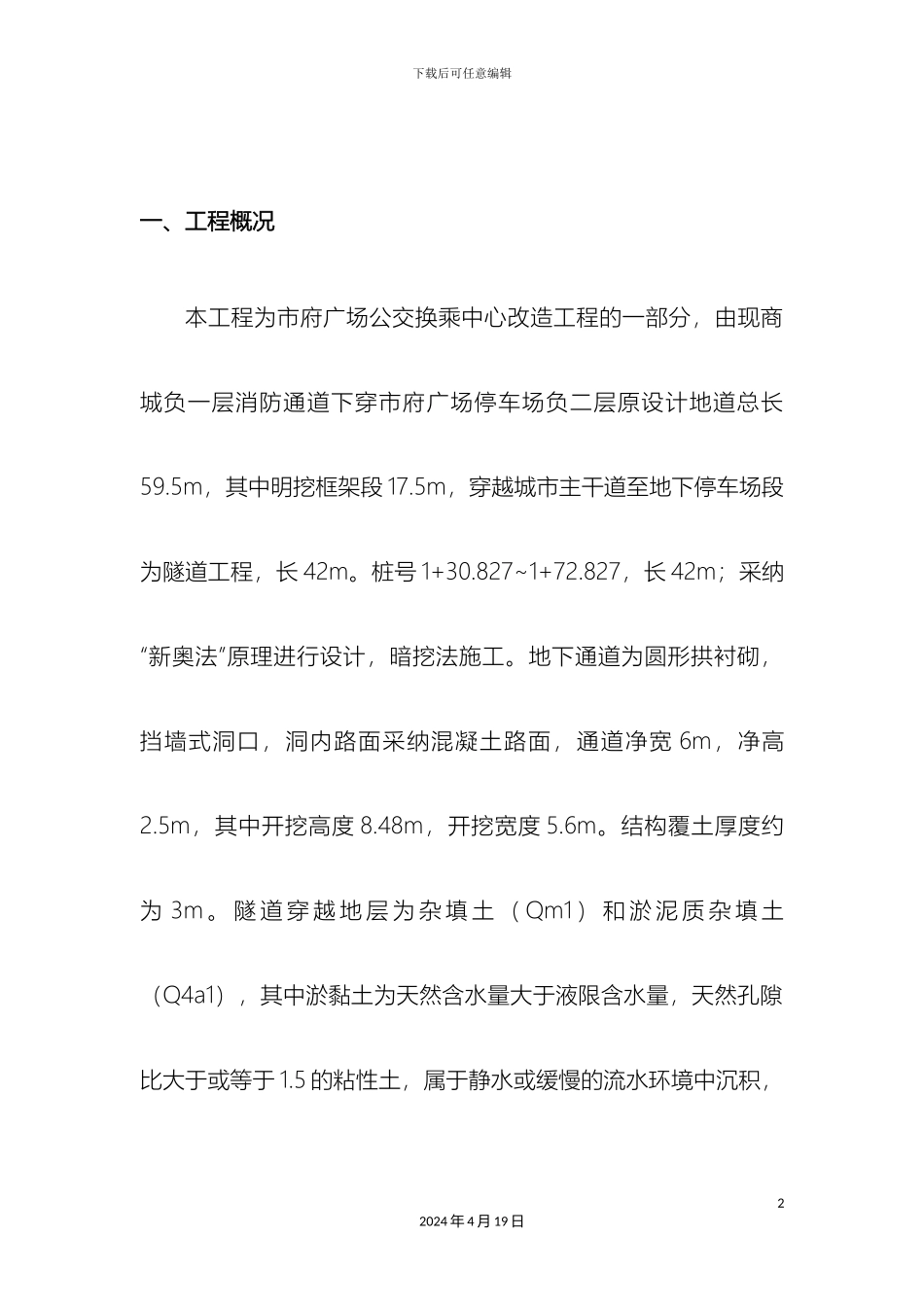

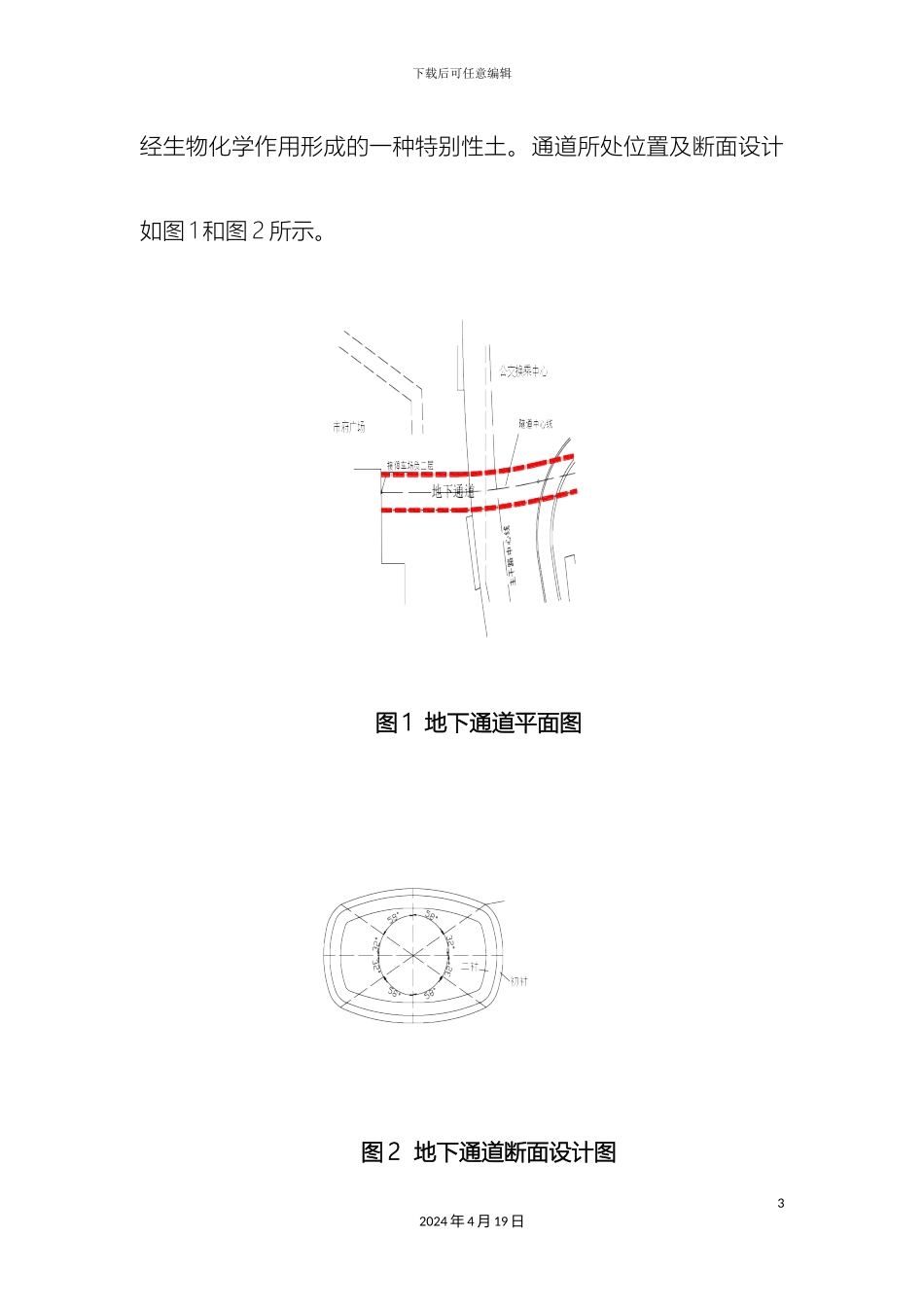

下载后可任意编辑市府广场地下通道监控量测方案设计12024 年 4 月 19 日下载后可任意编辑一、工程概况本工程为市府广场公交换乘中心改造工程的一部分,由现商城负一层消防通道下穿市府广场停车场负二层原设计地道总长59.5m,其中明挖框架段 17.5m,穿越城市主干道至地下停车场段为隧道工程,长 42m。桩号 1+30.827~1+72.827,长 42m;采纳“新奥法”原理进行设计,暗挖法施工。地下通道为圆形拱衬砌,挡墙式洞口,洞内路面采纳混凝土路面,通道净宽 6m,净高2.5m,其中开挖高度 8.48m,开挖宽度 5.6m。结构覆土厚度约为 3m 。 隧 道 穿 越 地 层 为 杂 填 土 ( Qm1 ) 和 淤 泥 质 杂 填 土(Q4a1),其中淤黏土为天然含水量大于液限含水量,天然孔隙比大于或等于 1.5 的粘性土,属于静水或缓慢的流水环境中沉积,22024 年 4 月 19 日下载后可任意编辑经生物化学作用形成的一种特别性土。通道所处位置及断面设计如图 1 和图 2 所示。 图 1 地下通道平面图 图 2 地下通道断面设计图32024 年 4 月 19 日下载后可任意编辑二、监控量测的目的及意义把量测结果反映到设计施工中的目的,首先是确认施工的安全性,其次是提高工程的经济性。现场监控量测是新奥法施工的三大要素之一,是复合式衬砌设计、施工的核心技术。经过施工现场监控量测监视围岩变化,掌握支护结构在施工过程的力学状态和稳定程度,确保施工安全。为确定二次衬砌和仰拱施作时机,了解和掌握围岩变化规律, 评价和修改支护参数及施工方法。为最终稳定时间等提供信息依据,并为以后设计、施工积累资料。其目的是:1、提供监控设计的依据和信息。掌握围岩力学形态的变化和规律,掌握支护的工作状态。2、指导施工,预报险情。作出工程预报,确立施工对策,做42024 年 4 月 19 日下载后可任意编辑到监视险情、安全施工。3、经过回归分析,确定围岩变形收敛的准确时间和最大变形量,为隧道二次衬砌的施工时间提供一个科学依据。具有如下重要的意义:(1)经过施工和环境监测进行信息反馈及预测预报,优化施工组织设计,指导现场施工,确保隧道施工的安全与质量和工程项目的社会、经济和环境效益。(2)在施工过程中对前进的开挖工作面附近围岩的岩石性质、状态进行目测,掌握围岩动态,以及围岩的施工力学性能,了解支护结构在不同工况时的受力状态和应力分布,及时改进支护,对围岩稳定性、安全性作出评价来指导现场施工。...
