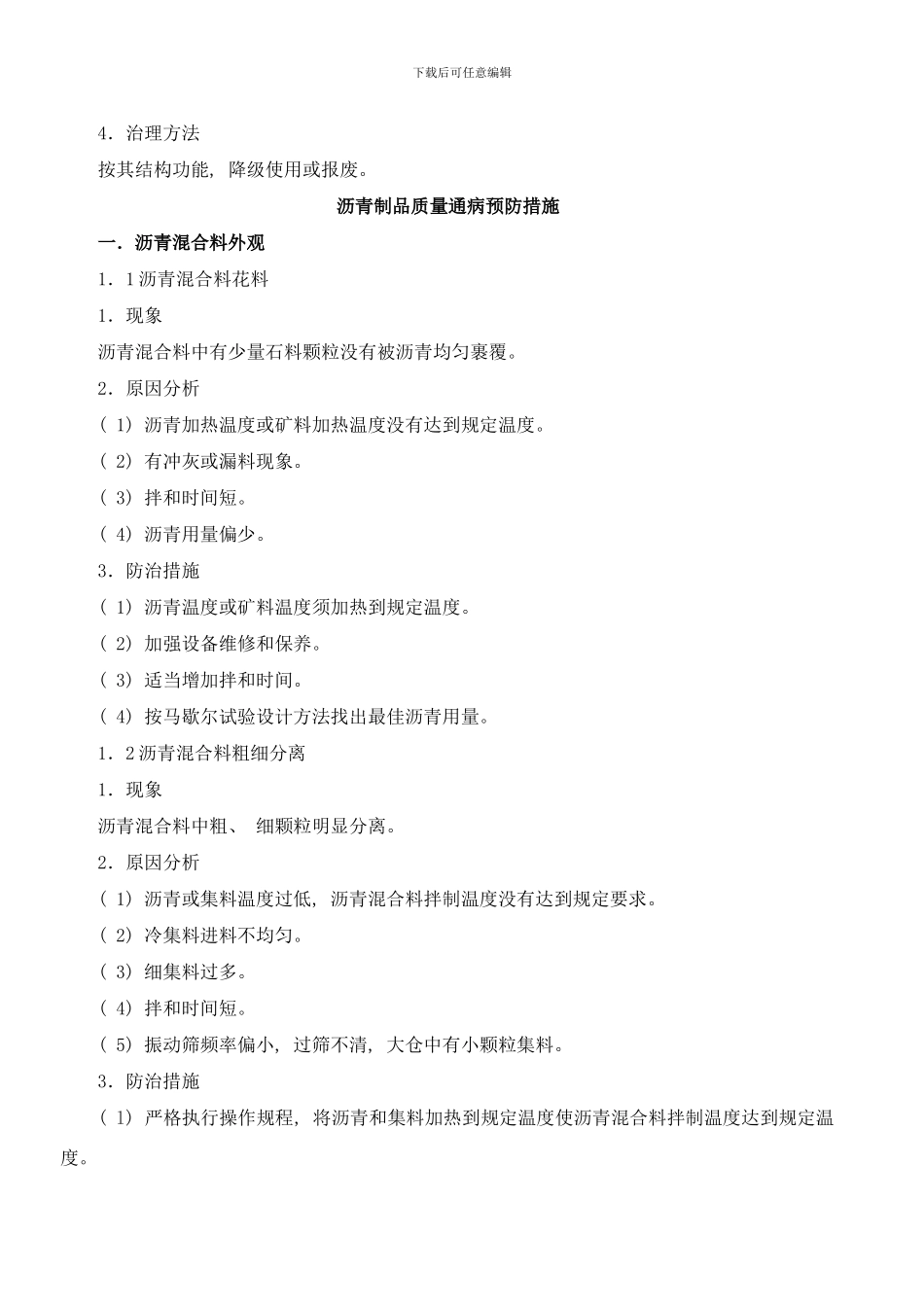

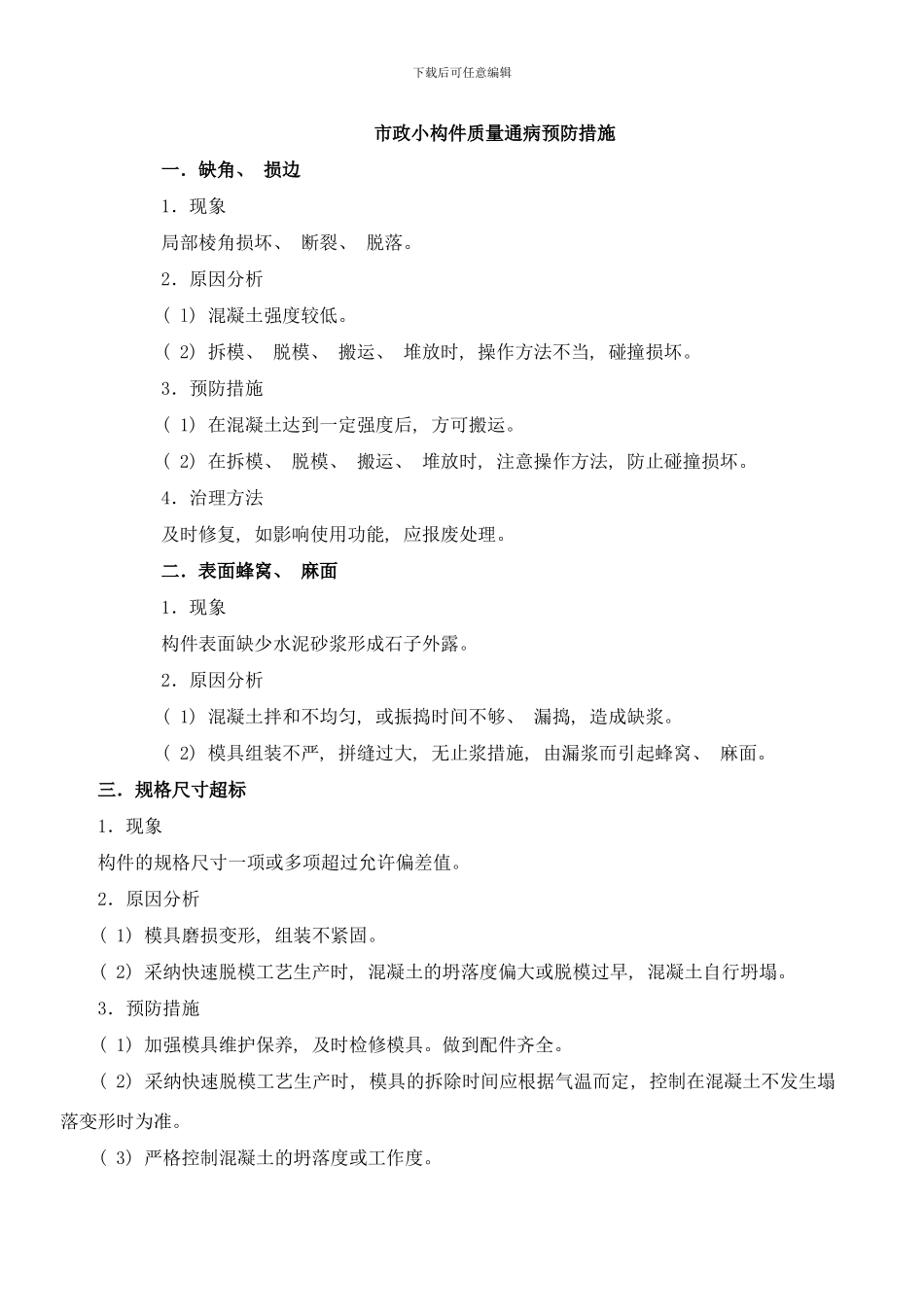

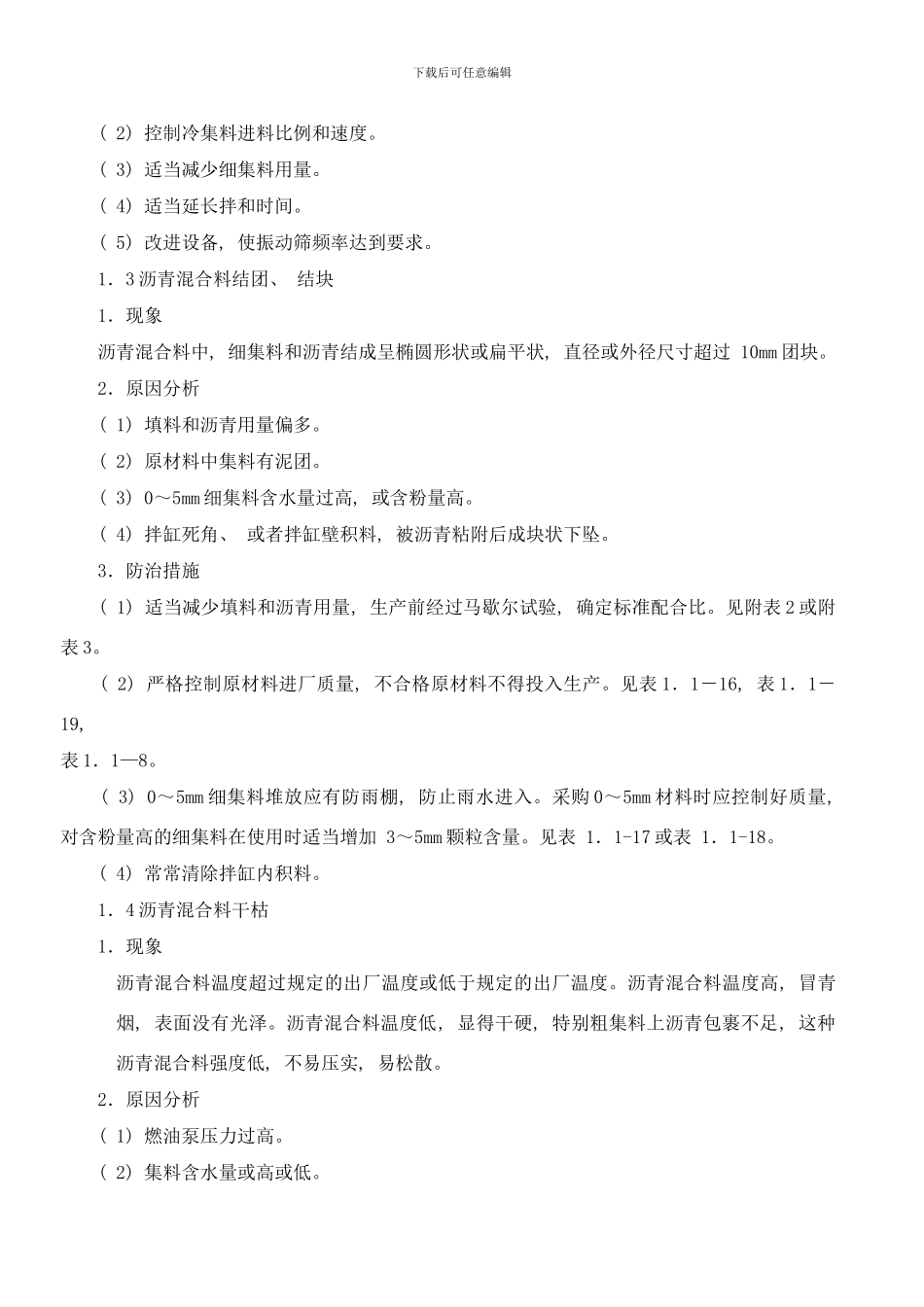

下载后可任意编辑市政小构件质量通病预防措施一．缺角、 损边1．现象局部棱角损坏、 断裂、 脱落。2．原因分析( l) 混凝土强度较低。( 2) 拆模、 脱模、 搬运、 堆放时, 操作方法不当, 碰撞损坏。3．预防措施( 1) 在混凝土达到一定强度后, 方可搬运。( 2) 在拆模、 脱模、 搬运、 堆放时, 注意操作方法, 防止碰撞损坏。4．治理方法及时修复, 如影响使用功能, 应报废处理。二．表面蜂窝、 麻面1．现象构件表面缺少水泥砂浆形成石子外露。2．原因分析( 1) 混凝土拌和不均匀, 或振捣时间不够、 漏捣, 造成缺浆。( 2) 模具组装不严, 拼缝过大, 无止浆措施, 由漏浆而引起蜂窝、 麻面。 三．规格尺寸超标 1．现象 构件的规格尺寸一项或多项超过允许偏差值。 2．原因分析 ( 1) 模具磨损变形, 组装不紧固。 ( 2) 采纳快速脱模工艺生产时, 混凝土的坍落度偏大或脱模过早, 混凝土自行坍塌。 3．预防措施 ( 1) 加强模具维护保养, 及时检修模具。做到配件齐全。 ( 2) 采纳快速脱模工艺生产时, 模具的拆除时间应根据气温而定, 控制在混凝土不发生塌落变形时为准。 ( 3) 严格控制混凝土的坍落度或工作度。下载后可任意编辑 4．治理方法 按其结构功能, 降级使用或报废。沥青制品质量通病预防措施 一．沥青混合料外观 1．1 沥青混合料花料 1．现象 沥青混合料中有少量石料颗粒没有被沥青均匀裹覆。 2．原因分析 ( 1) 沥青加热温度或矿料加热温度没有达到规定温度。 ( 2) 有冲灰或漏料现象。 ( 3) 拌和时间短。 ( 4) 沥青用量偏少。 3．防治措施 ( 1) 沥青温度或矿料温度须加热到规定温度。 ( 2) 加强设备维修和保养。 ( 3) 适当增加拌和时间。 ( 4) 按马歇尔试验设计方法找出最佳沥青用量。 1．2 沥青混合料粗细分离 1．现象 沥青混合料中粗、 细颗粒明显分离。 2．原因分析 ( 1) 沥青或集料温度过低, 沥青混合料拌制温度没有达到规定要求。 ( 2) 冷集料进料不均匀。 ( 3) 细集料过多。 ( 4) 拌和时间短。 ( 5) 振动筛频率偏小, 过筛不清, 大仓中有小颗粒集料。 3．防治措施 ( l) 严格执行操作规程, 将沥青和集料加热到规定温度使沥青混合料拌制温度达到规定温度。下载后可任意编辑 ( 2) 控制冷集料进料比例和速度。 ( 3) 适当减少细集料用量。 ( 4) 适当延长拌和时间。 ( 5) 改进设备, 使振动筛频率达到要求。 1．3...
